mentor valor 面向制造的设计dfm凯发娱乐登录的解决方案
概述

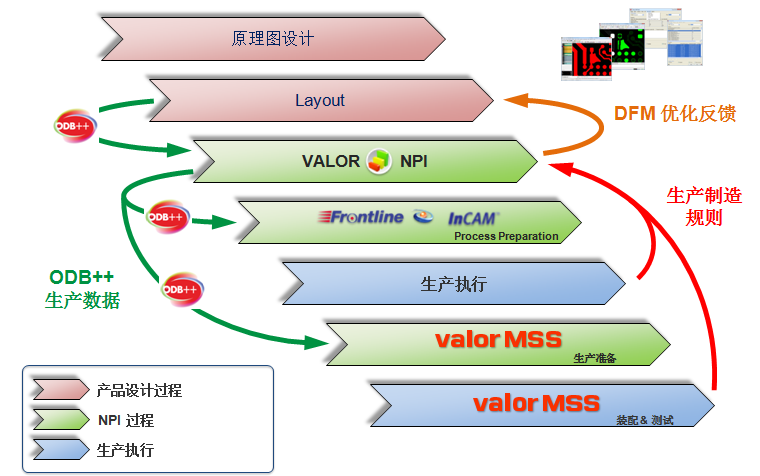

mentor graphics 公司的valor npi 凯发娱乐登录的解决方案，它可将印刷电路板（pcb）设计和制造业务无缝对接，是集成式和自动化的pcb 设计、制造和工艺验证流程。
valor npi 提供全面的dfm 分析，与设计流程并行执行，可获得更大的好处，也可以在设计完成后使用valor npi 执行dfm。 将valor npi 制造优化工具与dfm 相结合，可在设计早期得到全面检查的周全的设计，并可直接交付生产，大大减少因工艺问题的设计反复，提高设计质量和设计效率。
产品模块和功能介绍
1. 元件模型库（vpl）
npi包含庞大的元件模型库vpl（valor parts library），在vpl中只需简单输入元件的外形尺寸，就可以轻松建立自己的模型库，方便管理和应用。
元件模型库vpl主要有以下特色：
• 四千万个以上的元件库，支持将近2500家元件供应商
• 精确的元件3d数据（长度,宽度,高度,倾斜度等）
• 精确的元件引脚数据:数量,间距,焊盘尺寸等
• 可制造性分析的核心数据源
• 替代料校验的依据之一
• 保持与业界新器件的同步更新
• 提供各种封装类型的建库向导模板
2. 规则管理器（erf）
npi具有强大规则管理器，包含近800种规则，支持各种加工工艺。规则管理器按照产品、部门、客户和供应商种类对特殊规则进行分类管理，方便对不同设计进行dfx分析。
.jpg)
主要特色
1. npi-eda工具实时同步
npi将dfm分析嵌入到设计环节，pcb工程师在设计阶段或者设计完成后运行npi，软件中发现的问题实时同步到eda layout界面，方便设计者审核修改。
2. 全方位dfm分析
valor npi根据制造数据，检查设计的网表，确保没有连通性方面的问题。npi还可以进行layout与gerber数据比对，保证设计数据的一致性，进行不同版本的gerber数据比较，优化设计。
3. 支持各类cad图形数据导入
4. 强大的bom管理功能

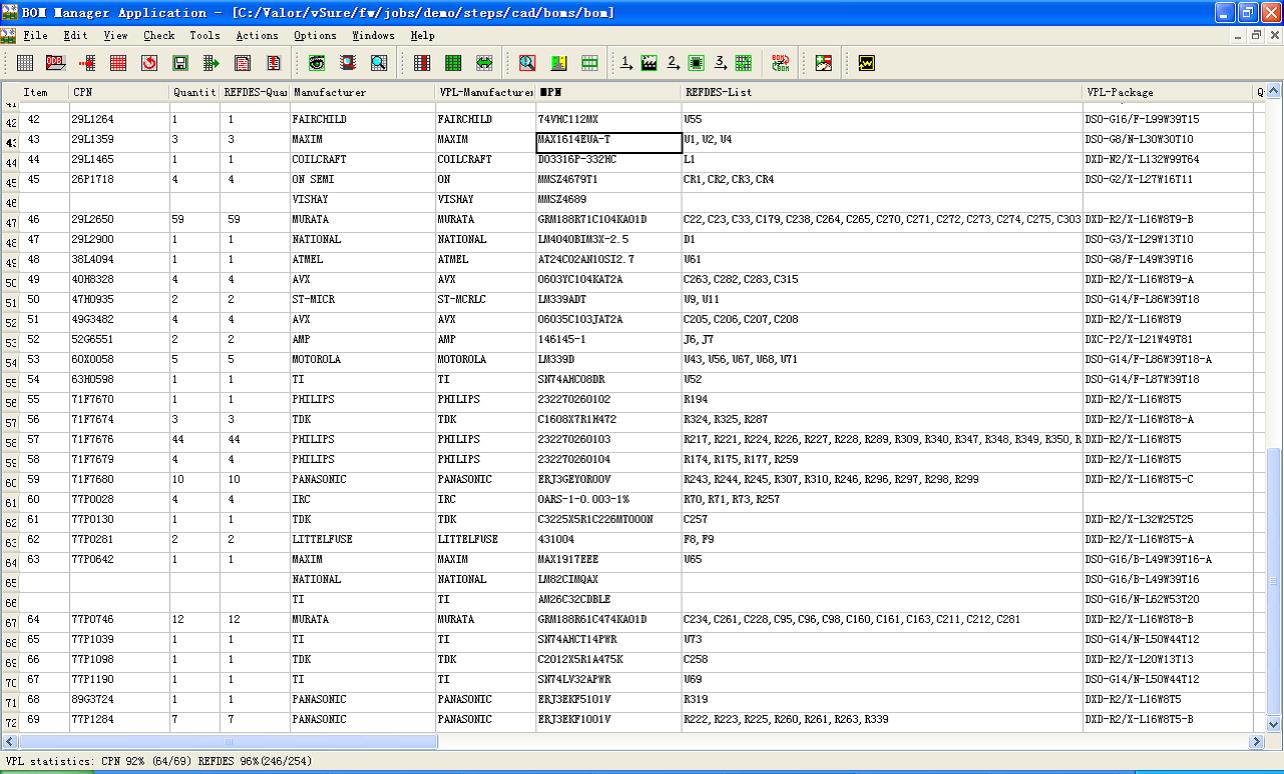

npi有独立的bom管理器，它可以完成各种bom数据的导入和分析对比工作。
5. 装配效果3d检查
npi支持以三维方式检查设计有无生产、测试方面的问题，使测试结果更加真实有效，并通过可视化结果快速定位装配问题。
6. dfx报告输出
npi支持输出html格式的dfx报告，并可自定义公司模板和输出内容。它集成pdm接口，可与pdm系统进行数据交互。
