凯发娱乐登录的解决方案

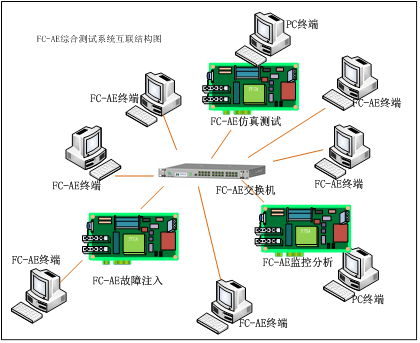

        fc-ae 综合测试凯发娱乐登录的解决方案主要包括fc-ae 监控系统、fc-ae 仿真测试系统、fc-ae 故障注入系统、fc-ae 存储回放系统以及fc-ae 交换系统共5 部分，以控制管理软件系统为中心，通过控制网络、数据网络、时间同步网络，实现5 个分立系统的协同运行，期间实现了fc-ae 系统的仿真测试、监控分析、数据交换、故障注入等测试功能。

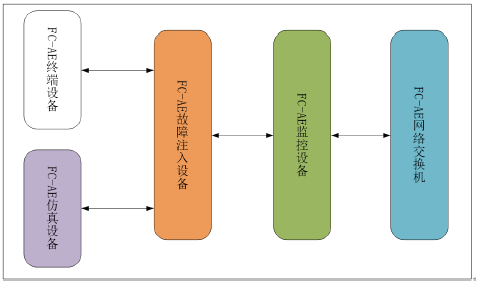

        仿真测试、监控分析、数据交换、故障注入设备，恒润科技提供了fc-ae项目整体凯发娱乐登录的解决方案，完整的流程框图如下所示：





1．fc-ae监控分析功能

        在对fc-ae 网络监控分析时，采用fc-ae 监控分析卡，满足高速光纤接口、多种通讯速率、复杂的fc-ae 协议的监控分析的需求。fc-ae 监控分析卡以gjb6410 系列协议规范为基础，以实现对系统中的fc-ae 设备端口通讯、链路状态的监控以及fc-ae 报文数据分析和协议格式解析的功能。在使用过程中，需要将光纤端口连接到fc-ae 功能设备或者fc-ae 交换机设备上，可在不影响正常通讯的情况下，按照用户的设定匹配触发条件，对目标设备上传输的报文进行监控分析；协议监控分析软件支持widonws7 系列操作系统，能实现fc 多种协议监控分析。



2．fc-ae 仿真测试功能

        在进行fc-ae 仿真测试时，通过fc-ae 仿真测试卡进行仿真建模，以满足高速光纤接口、多种通讯速率、复杂fc-ae协议的仿真测试的需求。fc-ae 仿真测试卡以gjb6410 系列协议规范为基础，以实现模拟真实互联系统中的fc-ae 真件的需求，同时，也能为fc-ae 终端设备开发提供模拟数据，方便开发人员迅速定位问题，提供开发效率。使用过程中，用户可根据自身需要，将fc-ae 仿真测试卡与终端设备互联或者与交换设备互联，按照用户设定的条件进行通讯。fc-ae 仿真测试软件支持widonws 系列操作系统，能实现多种fc-ae建帧、simulink 建模功能。



3．fc-ae故障注入功能

        fc-ae 故障测试时，需要将fc-ae 故障测试设备串联到系统中，可通过fc-ae 故障注入卡的两个光纤端口直接串入到系统，实现fc-0、fc-1、fc-2 层的故障注入。其中注入方式包括修改帧头、有序集、插入/ 删除新数据等等多种方式，方便开发测试人员进行故障适应性分析和故障定位。使用时，用户也可通过图形或者文本模式进行自定义故障。



4．fc-ae数据交换功能

        数据交换采用8/16 端口fc-ae 光纤交换机，满足高速光纤接口、多种通讯速率、复杂fc-ae 协议的小型拓扑星型结构需求。fc-ae 交换机以gjb6410 系列协议规范为基础，支持多路fc-ae 协议无阻塞交换，同时，预留有2 路监听端口用于监听fc-ae 交换报文。8/16 端口fc-ae 交换机支持上位机配置管理，具备高带宽、低延时、低误码率的特点，完全能满足航空电子环境下数据的交换要求。fc-ae 交换机是星型网络的核心设备，可支持其他fc-ae 节点机、hba 板卡的开发和测试验证网络的搭建，为其他fc-ae 产品性能、功能评估和优化提供重要支持。
