•  专用型环境参数记录仪









1.2 手持机





1.3 无线网络适配器









1.4 数据采集分析软件

        数据采集分析软件与环境参数记录仪建立通信，可以实现对监测装置的参数配置并读取装置内部存储的采集数据，读取的数据分类存储于数据库中，方便后续的查询与管理。针对存储的数据进行判断报警，统计分析，时域绘图以及数据分析等各功能。

•  数据采集分析软件功能

    ♦ 数据通信功能：通过usb或者以太网接口建立通信，可对环境参数记录仪进行相关的配置，也可读取其内部存储的采集数据，读取的数据分类存储于数据库中；

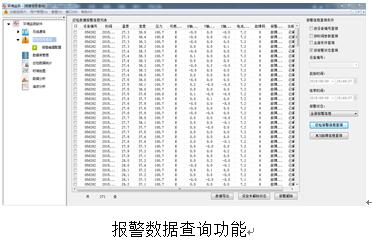

    ♦ 报警数据查询：巡检数据导入至数据库同时进行数据超限判断，对超限的数据进行报警存储，报警数据可查询并导出；

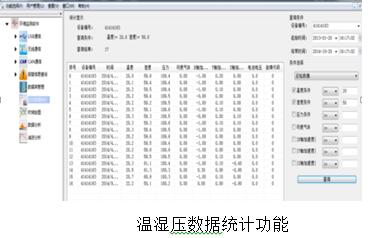

    ♦ 巡检数据统计：根据输入的统计条件从数据库中查询满足条件的数据并列表显示；

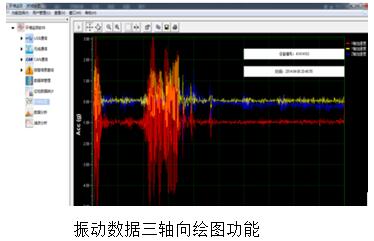

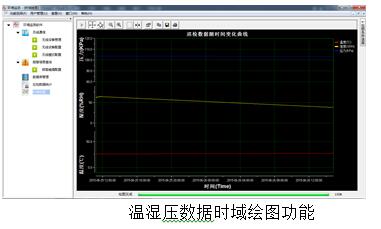

    ♦ 数据时域绘图：根据输入的设备编号以及时间段条件，查询满足条件的数据按照时间的顺序绘图显示，可针对温湿压，加速度三轴向以及加速度rms进行时域绘图；

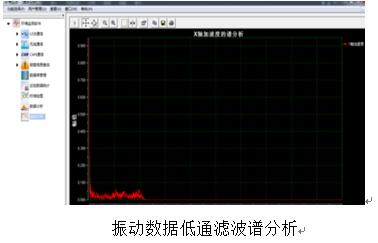

    ♦ 数据谱分析：根据输入的设备编号以及时间段条件，查询满足条件的振动三轴向/rms数据进行fft谱分析或者功率谱分析；

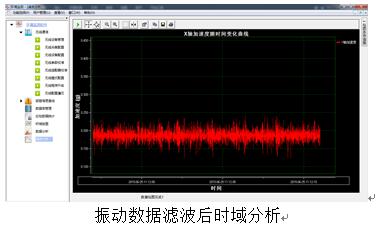

    ♦ 数据滤波分析：根据输入的设备编号以及时间段条件，查询满足条件的振动三轴向/rms数据进行巴特沃斯、切比雪夫等滤波分析，以及滤波后数据的时域分析。

•  数据采集分析软件功能界面示意





2、系统主要特点

•  丰富的传感器种类
    环境参数记录仪具备温度、湿度、压力、加速度、冲击振动、易燃易爆或有毒有害气体等环境参数监测能力
•  灵活的布局方式
    ♦  单环境参数记录仪集中式监测及点对点传输
    ♦  多环境参数记录仪分布式监测及组网传输
•  可配置的采集触发方式
    ♦  振动事件触发功能
    ♦  周期采集触发功能
•  可选配的存储容量
    512mb/2gb/4gb/6gb/8gb/10gb/12gb/14gb/16gb/64gb选配
•  可选供电方式
    ♦  外部供电
    ♦  电池供电，最长续航时间5年
•  无线通信
    采用自定义zigbee通信协议，具有128bit aes加密，数据传输便捷安全。
•  有线通信
    ♦  usb：使用方便、传输速度快，适用于需要快速读取大量存储数据的应用
    ♦  can：具有出色的安全性和抗干扰能力，适用于车载或分布式组网应用
    ♦  以太网：使用灵活、传输速度快的优势，适用于分布式组网或快速读取大量存储数据的应用
•  环境适应性与特殊防护能力(选配)
   专用型环境参数记录仪可在各种恶劣环境下工作，满足客户特殊的应用场景，包括：
    ♦  气密；
    ♦  防尘防水（ip65）；
    ♦  防盐雾；
    ♦  耐受1000℃高温高压燃气流冲击。
•  功能强大的数据分析软件
   数据分析软件对采集到的环境数据进行深入分析，挖掘提炼关键信息。具备以下功能：
    ♦  组网通信及数据交互；
    ♦  实时监控报警；
    ♦  时域绘图；
    ♦  功率谱分析；
    ♦  rms分析；
    ♦  直方图统计、条件统计；
    ♦  数据导出。

3、通信模式

3.1 无线通信





3.2 有线通信

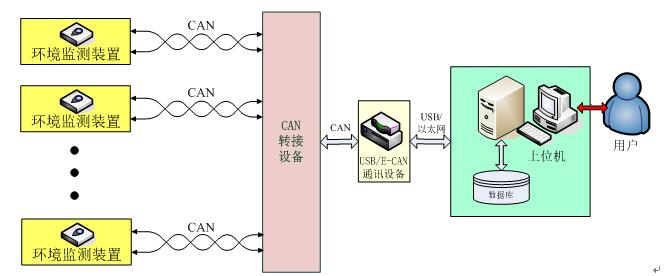

can通信工作模式

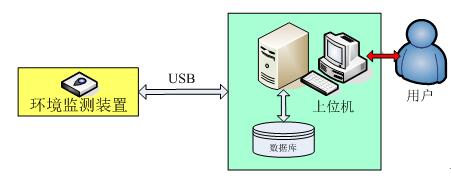

usb通信工作模式



ethernet通信工作模式



4、适用范围

•  大型装备整机环境试验中针对部件的专点监控；
•  跑车试验过程中的环境参数监测、关键点振动冲击监测；
•  冲击试验过程中用于测量和确定产品或包装的抗冲击性能；
•  冷链运输过程温度检测；
•  集装箱振动数据监测；
•  药品运输过程环境参数监测；
•  危险品运输过程可燃气体浓度监测；
•  贵重工艺品或文物储存及运输环境数据监测；
•  监测及分析快递或物流的分发状态。
