概述
在实际战场环境下，数据链和通信终端面临着电子战系统的扰乱、欺骗、延迟、压制视听等多种影响，如何在激烈的电子对抗条件下，保证数据链和通信系统正常工作，是抗干扰技术领域的重要内容。为了在成本、时间可控的情况下准确地确定数据链/通信系统的抗干扰特性，测试设计的技术指标是否合理，确定在干扰下的系统性能，需要建立真实的电子战环境的模拟系统。通信干扰模拟器可以使实验室数据链验证的每一个步骤都与数据链和通信电台终端实战使用环境密切相连，可以随时考核各个环节的薄弱点，可以通过模拟终端实际工作时的环境，设置并改动干扰方式和类型，完成通信链波形抗干扰能力的验证和通信性能综合评估分析等工作。
产品介绍
恒润科技通信干扰模拟器侦察并接收数据链/通信终端发送信号，分析获得载波频率、幅度等参数，所获得的参数作为后面自主产生干扰信号的输入参数，使之根据侦收到的被测数据链工作参数、制定的干扰样式实时计算产生干扰信号，同时，通过高速数字储频技术（drfm）实时采集、记录数据链发射信号，并通过存储板对信号进行存储和回放。

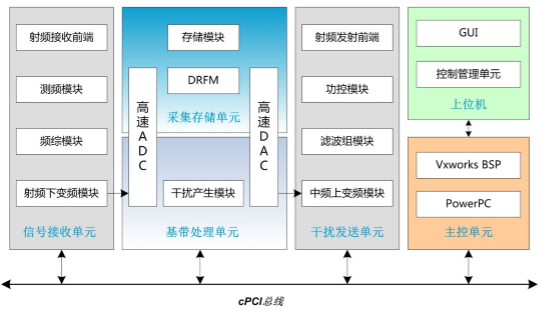

干扰模拟器系统包括信号接收单元、干扰发射单元、基带处理单元、采集存储单元、主控单元和上位机，系统框图如下所示：
.png)
干扰模拟器框图
信号接收单元主要由射频接收前端，测频模块，频综模块以及下变频模块组成，负责接收来自射频线缆或天线的数据链/通信终端发射射频信号。基带处理单元包括高速adc采集、干扰信息自主产生、高速dac回放部分，根据接收的控制命令及参数，干扰信息自主产生模块可产生多种干扰类型的压制式干扰/转发式干扰，包括扫频干扰或宽带噪声干扰信息等。采集存储单元通过drfm数字射频存储板卡和存储模块实现采集、存储和回放等功能，供后期进行处理。干扰发送单元包括上变频单元，滤波组、功率控制及发射前端，其中上变频单元对基带处理单元产生的干扰信号进行多次上变频，变换到相应频段的数据链目标信号，通过滤波器组得到相应的目标频段，再经过功率衰减/放大控制及前端处理后得到最终的干扰信号输出。主控单元作为干扰模拟器的下位机，通过cpci总线对各硬件模块进行管理控制，并作为终端与上位机通道进行指令下发及数据传输。上位机通过以太网与主控制单元进行交互，gui响应客户输入并提供可视化界面显示，对全部干扰波形样式进行管理。
产品特点
恒润科技通信干扰模拟器具有以下特点：
• 具有丰富的预存干扰波形，并支持波形的自主开发和配置导入；
• 基于sca规范，采用corba结构进行设计，以corba作为sca通信软总线，提供分布式处理环境，以透明的方式实现组件间的连通互动，提高干扰波形应用开发速度，并提升波形组件的可重用性；
• 能够长时间记录实验数据（包括工作模式、工作参数、数据速率、收发时刻等），记录文件可本地浏览或导出；
• 支持后期数据分析处理，回放分析功能可定制；
• 采用标准cpci架构，模块化设计，可进行模块级升级（如存储版扩展、射频频段扩展）；
• 支持参数的自动生成，根据用户输入，可通过算法获得其他相关参数值；
• 支持射频线缆直连和空口辐射两种使用方式，既可以在实验室作为通信干扰模拟发生设备，也可以作为外场干扰源使用。
.png)

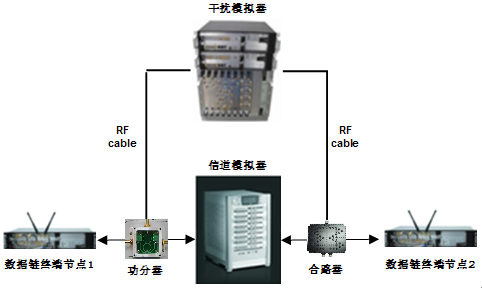

通信干扰模拟器使用方式
干扰样式
通信干扰模拟器支持支持噪声调频干扰、梳状谱干扰、随机调相干扰、单音干扰、多音干扰、瞄准式干扰、拦阻式干扰、转发式干扰、灵巧干扰等多种干扰样式。其中梳状谱干扰的干扰带宽可达50mhz，转发式干扰最大干信比可达15db。
.png)

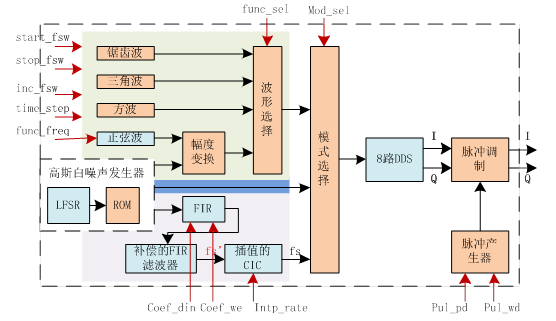

噪声与扫频式干扰实现框图
