概述

        nutaq picosdr是一个桌面sdr凯发娱乐登录的解决方案，其包含多达多个强大的、多模式的sdr双通道射频收发器模块，丰富的fpga逻辑和存储可以组成2x2、4x4或8x8 mimo凯发娱乐登录的解决方案，涵盖了从基带处理到空中接口。picosdr通过高速以太网接口可以实现上行链路和下行链路到远程linux或windows计算机的数据流交互。通过增加一个嵌入式处理器板卡来实现（仅linux）嵌入式处理功能。这种配置中，radio-fpga部分和4核i7嵌入式主机间用多达4x pcie链进行流数据交互。结合nutaq软件架构，picosdr极大的缩减了产品面市时间。

产品介绍
        nutaq picosdr的无线电部分基于nutaq radio420x或nutaq radio640x fmc模块，由两个（2x2）、四个（4x4）或八个（8x8）先进的多模式、多频带射频收发器组成，并可扩展至更多titanmimo。radio420x支持300mhz~3ghz频段范围，radio640x支持70mhz~6ghz频段范围，二者均支持tdd或fdd。可选带宽（radio420x：1.5mhz~28mhz，radio640x：200khz~56mhz）使它适合大量的从窄带到宽带的应用，具有极好的信道选择特性。基带处理模块基于高性能的virtex-6 sx315t和sx475t，配备64mb flash和高达4gb的外部ddr3 sodimm。同时，可选的嵌入式cpu模块围绕第二代英特尔双核i7 cpu而设计，主频达到2.1ghz并配有8gb ddr3 sdram，支持集成的ssd和sata ii/iii接口。

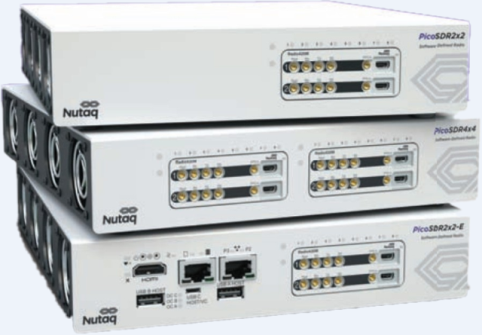

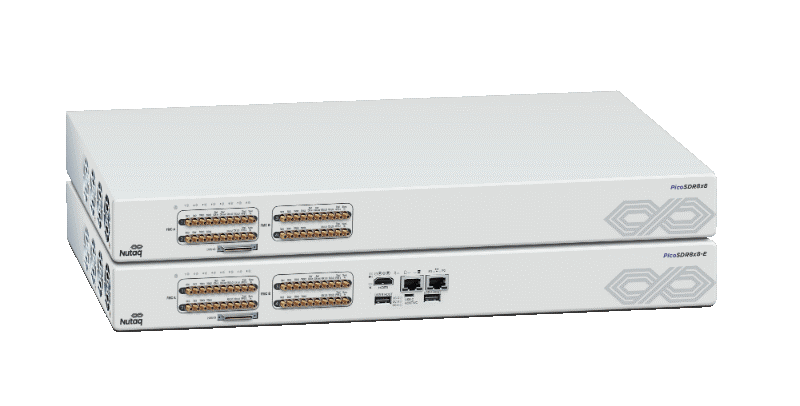

     图 1 nutaq picosdr桌面式快速原型系统样机

产品特点
        picosdr集成了一系列完整的工具和功能，增加了效率和易用性：
•  支持2x2、4x4、8x8的一致收发通道，并可扩展至多达128x128的大型系统， 例如 titanmimo 128x128；
•  无缝集成到matlab/simulink的基于模型设计流程；
•  支持由matlab数学仿真—>simulink模型仿真—>xilinx system generator模型仿真—>硬件在回路仿真—>快速原型的完整流程，并逐级可验证；
•  包含了nutaq通道校准与mimo ofdm参考设计。
