spirent — 车载以太网测试工具
概述
伴随着汽车电子产品的不断增多，车内电控系统规模和复杂性日益增加，传统的can、lin、flexray、most 已经满足不了这样的需求。而broadr-reach® 技术的推出，成功实现了以太网的车载化应用，这种使用广泛的网络技术提供了100mbps 的带宽，能更好地满足当前以及未来汽车发展对通信的需求，特别是信息娱乐系统和adas 领域。
思博伦作为open 联盟注（open alliance special interest group）的成员，在确立基于broadr-reach 的车载网络测试用例标准方面发挥着至关重要的作用。凭借网络测试领域超过25 年的经验，思博伦的工程师一直在与汽车制造商密切合作，共同开发专为该行业定制的凯发娱乐登录的解决方案，确保未来的汽车能够充分利用以太网的巨大优势。
产品介绍

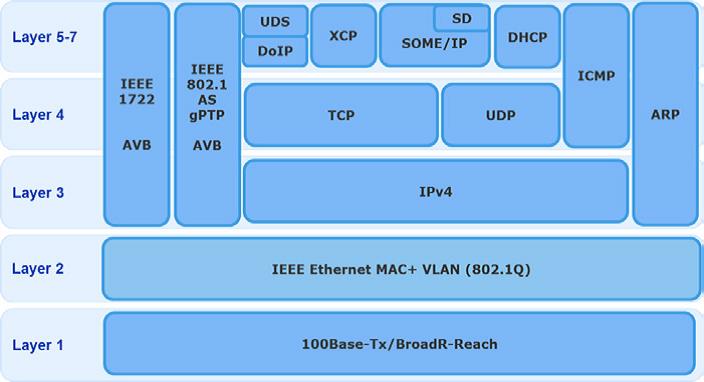

区别于传统以太网，车载以太网的协议架构如下：
.jpg)
• broadr-reach：一对双绞线实现100mbps通信，符合车载要求的新型物理层技术（l1）
• 标准以太网mac + vlan （l2）
• ieee 802.1 as gptp实现时钟同步，ieee 1722用于流媒体传输
• tcp/ip协议族（ipv4/tcp/udp/icmp/arp/dhcp），为上层协议提供支持
• 基于udp和tcp的some/ip（sd），可用于控制指令传输
• doip和uds，可用于诊断和bootloader
测试内容
• 一致性测试
协议一致性测试就是选取相关国际标准文档、行业标准文档以及oem 需求规范中的某项要求，并通过测试来了解被测设备（dut）的运行情况是否符合该项要求。包含单部件测试和系统测试。
对车载以太网来说，此类测试，有时可能是数千项测试（例如open tc8 定义了899 条测试用例），由于测试的量十分巨大，因此通常都以自动方式执行。
.jpg)
• 性能测试
性能测试通常可以被看成是一种“压力测试”，目的是观察被测设备在数据传输压力下的表现。
♦ 相关国际标准为rfc 2544，rfc 2889等
♦ 关键指标有：吞吐量、延迟、丢包率等
.jpg)
• 网络安全测试
凭借思博伦在传统领域的网络安全测试经验，为车载以太网提供以下网络安全测试：
♦ fuzzing
♦ denial of service （ddos）等
产品优势
• 测试全面，覆盖一致性、性能和网络安全测试
• 支持多路原生broadr-reach和100base-tx接口
• 基于硬件的时戳测量可以实现精度更高的时延测试
• 支持协议丰富，可扩展的avb协议支持包
