chroma ats8000 — 汽车电力电子测试系统
概述
新能源车辆融合和传统汽车电子技术和电力电子技术，使得新能源车辆电子系统变的更加复杂。复杂的电子系统给新能源车辆电子电气开发和测试带来了更大的挑战，尤其具有大功率、大电流、高速度、高安全和高可靠性要求的电力电子系统一直缺少高效全面的测试手段。chroma 是一家从事电力电子测试设备研发与销售的台湾企业，具有丰富的电力电子领域测试开发和测试经验。
产品介绍
恒润科技和chroma 基于chroma ats8000 系统联合推出了新能源车辆电力电子测试凯发娱乐登录的解决方案，包含：
• 交直流充电桩测试系统
• obc/dc-dc测试系统
• 安规测试系统
1. 电动汽车测试的标准化产品-ats8000
ats8000 测试系统涵盖交流充电桩、直流充电桩（站）、车载充电机（obc）、dc-dc、电池包、hcu、mcu、电气安规测试等测试内容，适用于电动汽车信号级和功率级测试，符合国际标准、中国国家标准及行业标准。
.jpg)

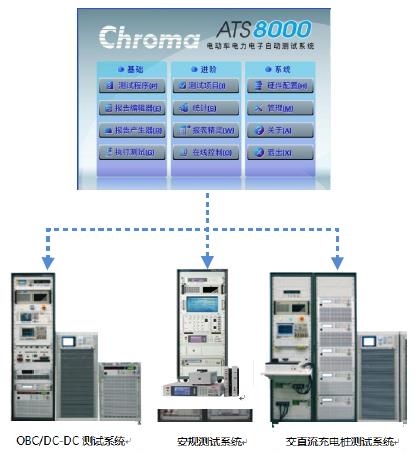

ats8000 系列产品
ats8000 软件典型功能包括：
• 硬件管理
• 测试系列编辑
• 自动测试执行
• 测试报告导出
2. 交直流充电桩自动测试系统
以chroma8000 ats 为基础的定制化系统， 专门针对交流充电桩、直流充电机（evse）进行验证，该系统符合sae-j1772、cns15511、nb/t 33001、nb/t 33002、nb/t33008.1、nb/t33008.2、gb/t 18487、gb/t 27930、中国电动汽车传导充电互通性测试规范测试要求。
.jpg)

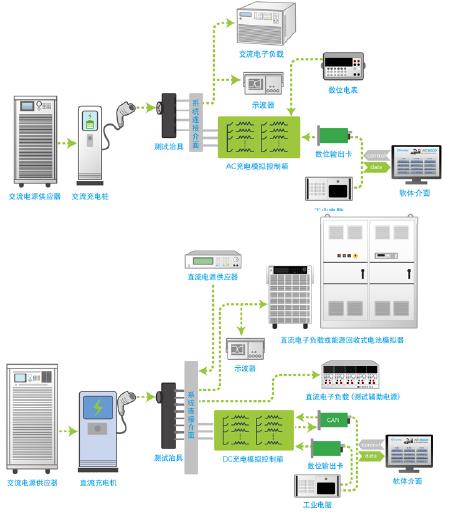

ats8000 交直流充电桩测试系统
该测试系统符合以下标准，并提供支持以下标准的自动测试库：
• gbt 18487.1-2015《电动汽车传导充电系统 第1部分：通用要求》
• gbt 20234.1-2015《电动汽车传导充电用连接装置 第1部分：通用要求》
• gbt 20234.2-2015《电动汽车传导充电用连接装置 第2部分：交流充电接口》
• gbt 27930-2015《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》
• sae j1772_oct2012
3.obc/dc-dc 自动测试系统
符合qc/t 895 法规标准，针obc 及dc-dc 转换器的整合式测试平台，测试内容包含基本电气特性测试及通信协议测试，全自动化的测试可以大幅缩短测试时间。
.jpg)
ats8000 obc/dc-dc 测试系统
该测试系统符合以下标准，并提供支持以下标准的自动测试库：
• qc/t895-2011
• gb/t 24347-2009
4. 安规测试系统
支持的法规和标准：
• 绝缘电阻测试（iso 6469-1，gb/t 18384-1）
• 耐压绝缘测试（iso 6469-3，gb/t 18384-3）
• 电位均衡测试（iso 6469-3，gb/t 18384-3）
• 相关法规：ul 2202，ul 2251，ece r100,ul 2580，gb18488
.jpg)

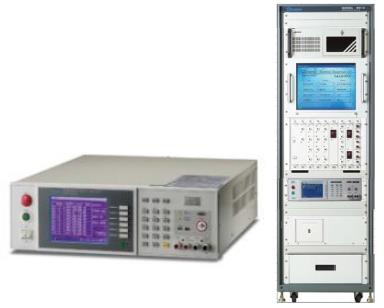

ats8000 安规测试系统
19032-p 电气安规分析仪
• 符合en50191标准floating高压输出设计500va输出能力
• 具备五合一功能,单台即可完成所有电气安规测试要求: 交/直流耐压、绝缘/ 接地电阻测试及动态泄漏电流测试8900 电气安规自动测试系统electrical safety ats
• 整合19200 est扫瞄器scanner ，(超过100 test points)，全自动测试, 测试速度快：
• relay控制,及模块化系统组成
• 支持wv/ir/gb测试, functional测试
应用& 案例
.jpg)

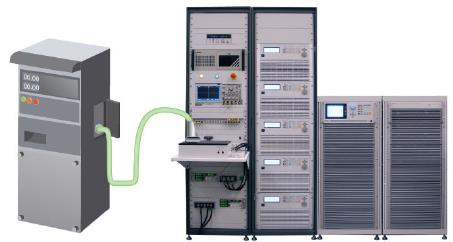

按客户需求定制的电动汽车交流充电桩测试系统
• 符合sae-j1772、cns15511、gb/t18487、gb/t27930、gb/t20234 测试要求
• 不同电网环境模拟与不同状况下的电动车模拟
• 包含的测试项目：
♦ 连接确认测试
♦ 充电准备就绪测试
♦ 启动及充电阶段测试
♦ 正常充电结束测试
♦ 充电连接控制时序测试
♦ 断开开关s3测试
♦ cc中断测试
♦ cp中断测试
♦ cp断电测试
♦ pe中断测试
♦ 失电状态测试
♦ 输出过流测试
♦ pwm中断测试
♦ pwm自恢复测试
♦ pwm占空比变化和电流测试
♦ pwm占空比超限测试
♦ pwm频率超限测试
♦ 回路电阻测试
♦ cc回路电阻测试
♦ …
