himatrix 综合配线和试验构型管理系统
在复杂电子系统的集成和测试过程中，系统综合验证技术直接决定着设计验证工作的科学性和时效性。以飞机系统为例，在机载设备的研制、测试过程中，需要将各种总线信号接入不同的采集和测试设备进行测试验证。同时在飞机系统地面集成测试过程中，也会涉及到设备真件和仿真件之间的频繁切换。
传统的切换方式需通过插拔航插实现，在涉及较多系统、设备、接口的复杂试验中，检查确认和排故验证都极其浪费时间，工作效率较低，且极易出现失误，同时频繁切换操作也易造成损耗，这将直接导致试验系统工作的不可靠。因此有必要在系统综合验证过程中，对各种设备、接口切换状态进行控制和管理，确保试验系统的可靠。himatrix 综合配线和试验构型管理系统提供多种总线信号的切换控制功能，可以通过灵活的试验构型配置，实现不同试验场景的快速切换，支持用户完成复杂电子设备及系统的集成验证工作，从而提高试验效率、缩短研制周期。
产品功能

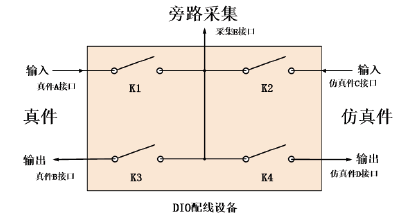

综合配线和试验构型管理系统采用c/s 架构，通过上位机软件和配线设备的协同工作，完成对多种总线信号的切换以及试验构型管理，系统主要功能如下：
综合配线和试验构型管理系统采用c/s 架构，通过上位机软件和配线设备的协同工作，完成对多种总线信号的切换以及试验构型管理，系统主要功能如下：
.png)
• 能够根据实际场景对试验设备及其连接关系进行调整，形成一系列系统配置构型；
• 对试验系统的构型进行管理，可以对构型进行创建，修改，组合，调用，自动切换，创建构型库；
• 能够导出当前系统构型信息；能够导入构型配置信息并自动恢复构型；
• 支持用户按照系统、设备、总线或通路进行批量状态切换。
• 对试验系统的构型进行管理，可以对构型进行创建，修改，组合，调用，自动切换，创建构型库；
• 能够导出当前系统构型信息；能够导入构型配置信息并自动恢复构型；
• 支持用户按照系统、设备、总线或通路进行批量状态切换。
产品特点
.png)

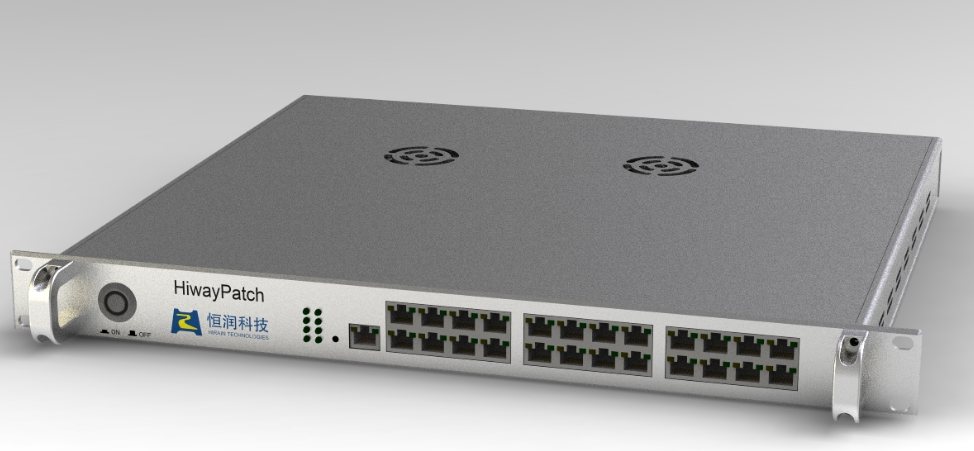

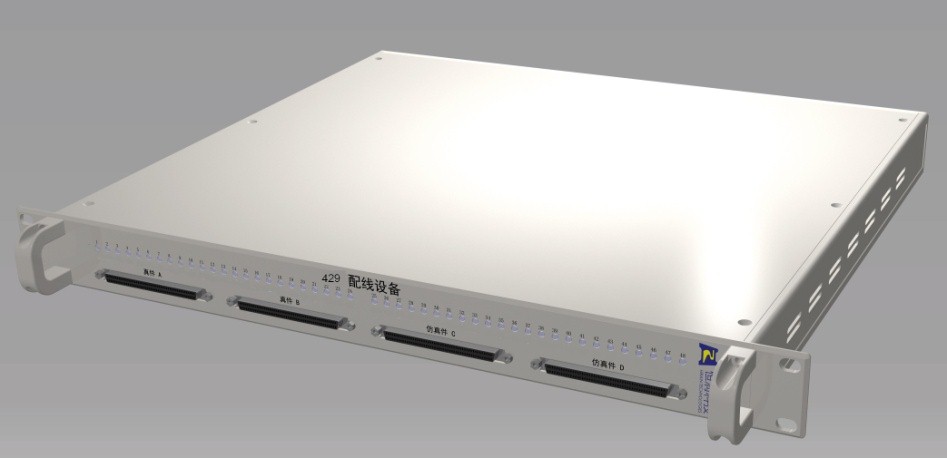

• 采用高密度标准上架设备实现通路切换；

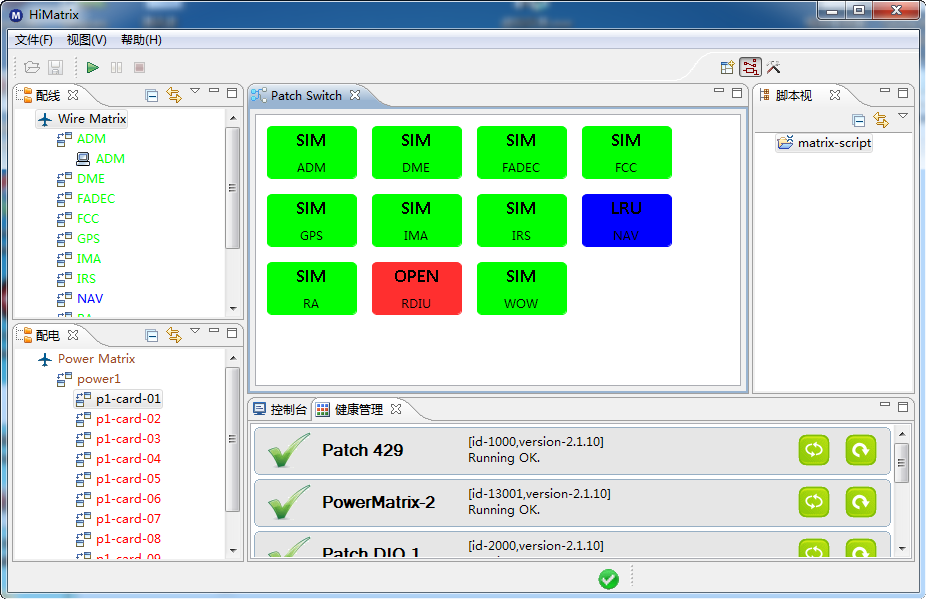

• 上位机软件能够对试验构型进行保存和管理；
• 为采集系统提供旁路信号接口；
• 提供断路测试面板：
♦ 支持信号采集或注入；
♦ 方便第三方设备接入；
♦ 直连真件，以隔离故障。
• 支持arinc664、arinc429、can、rs422、离散量等多种信号类型；
• 支持矩阵式切换，可实现32×32路切换矩阵。
.jpg)
.png)
应用领域
himatrix综合配线和试验构型系统可应用在复杂电子系统的研制试验过程中，实现针对电子设备试验构型的管理以及设备真件与仿真件之间的灵活切换，并提供旁路采集及断路测试等功能，该系统具有成熟稳定的产品线，已成功应用于航空、航天、兵器和轨道等行业项目中。
