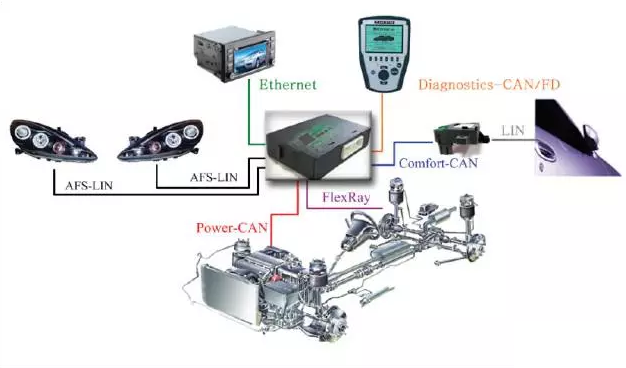

网关控制器是整车电子电气架构中的核心部件，其作为整车网络的数据交互枢纽，可将总线数据在不同网络中进行路由。此外，由于独立网关控制器的存在，整车电子电气架构的设计可以更加优化，整车厂可以通过它来提高整车拓扑结构的可扩展性、整车的安全性，以及整车网络数据的保密性。因此，网关控制器已经日益成为整车电子电气架构中不可或缺的重要部件。

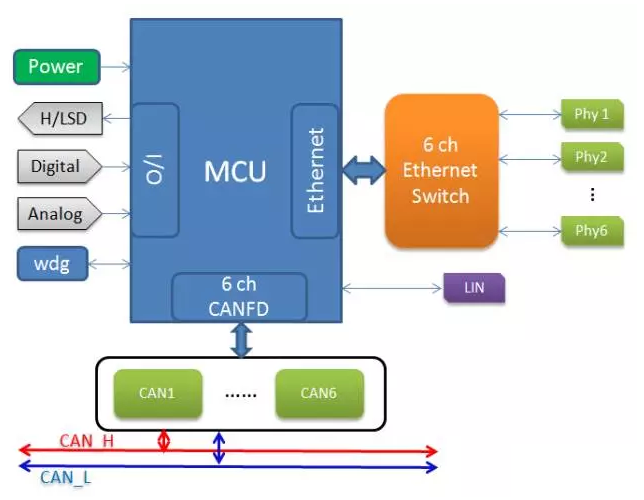

随着汽车电控系统规模和复杂性日益增加，can/fd、ethernet得到了越来越广泛地应用。恒润科技紧跟行业发展趋势，推出了基于can/fdðernet的网关控制器，可将can/fd、lin、ethernet 等网络数据在不同网络中进行路由。
1. 产品功能
• 基本功能
♦ 报文 / 信号路由功能
♦ 速率转换与协议翻译
♦ 整车网络相关诊断
♦ 网关自诊断
♦ 网络管理
♦ 本地唤醒
♦ 基于 can/fd的 bootloader
♦ 基于 ethernet的 bootloader
♦ 总线唤醒
♦ 4路高边输出
♦ 2路低边输出
♦ 8路数字开关采集
♦ 5路 ad采集
• 特色功能
♦ 整车节点配置
♦ 整车数据信息备份
♦ 整车对外诊断接口
♦ 整车运输模式控制
.jpg)
.jpg)
2. 产品特点
产品平台化，开发时间短，可有效配合客户整车开发计划。同时，可根据客户需要，配置以下内容：
♦ 配置 can 通道个数 2~6 个通道 全部支持can/fd
♦ 配置 can收发器类型
♦ 配置 lin通道个数 1~2个通道
♦ 配置 ethernet通道个数 1~6 个通道
♦ 高低边输出个数
♦ 数字开关/ad 采集个数
♦ 低功耗
»工作电流小于 500ma
»休眠电流小于 1ma
♦ 可靠性
»接口具备完备的 emc 性能保证措施
»mcu具备双看门狗监控
»关键数据双备份
»瞬态电压抑制、esd 静电防护以及过压与反接保护等一系列保护措施
