引言

       随着轨道车辆技术的不断发展，tcms系统在整车地位越来越重要，对车辆控制和数据传输的要求也不断提高，而tcn网络则承载着列车控制指令及状态数据传输的作用。因此在tcms网络的设计、测试及使用维护过程中都需要对tcn网络信号进行分析处理。

产品概述

        润科通用结合自身强大的软硬件研发能力和丰富的列车网络测试经验开发出一款tcn协议分析仪产品，并且已经成功应用于高铁车辆、城际列车、地铁车辆等各种轨道车辆的研发、设计及运营维护过程中，协助诸多行业内客户解决了车辆网络端口丢失、网络信号不稳定、总线调度异常、冗余线路切换异常、tcms信号异常等网络相关问题，得到了客户的一致好评。

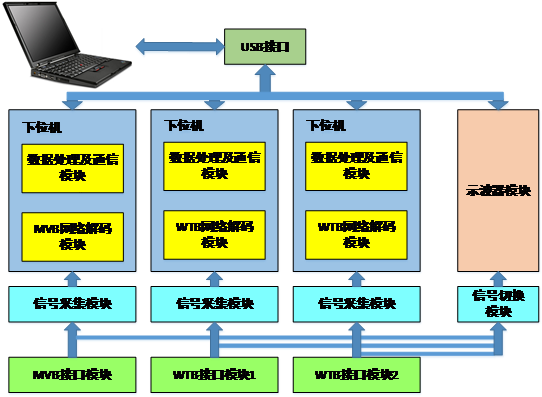

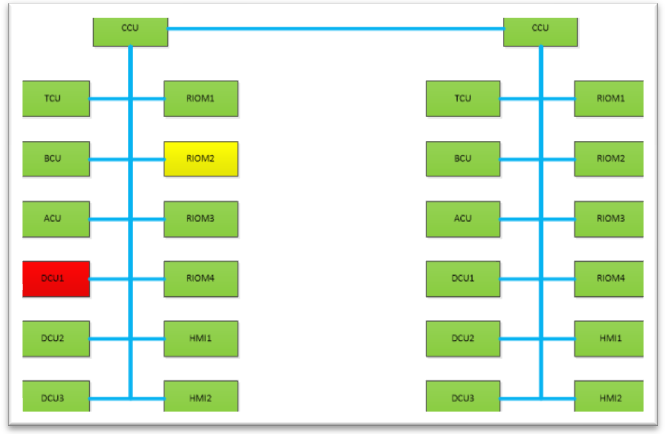

产品架构







产品特色

       • 数据采集————100%不丢帧全采集

       • 总线扫描————自动总线设备、端口扫描

       • 报文过滤————丰富的过滤功能组合

       • 总线统计————负载率、误码率等自动统计

       • 监控信号————实时信号变量监控

       • 记录信号————针对性记录信号数据，辅助分析

       • 波形触发————针对错误的触发、针对帧信息的触发配置多样

       • 波形分析————专业的波形解码、质量分析

       • 供电方便————适用于220v ac/110v dc/自带电池供电等场景

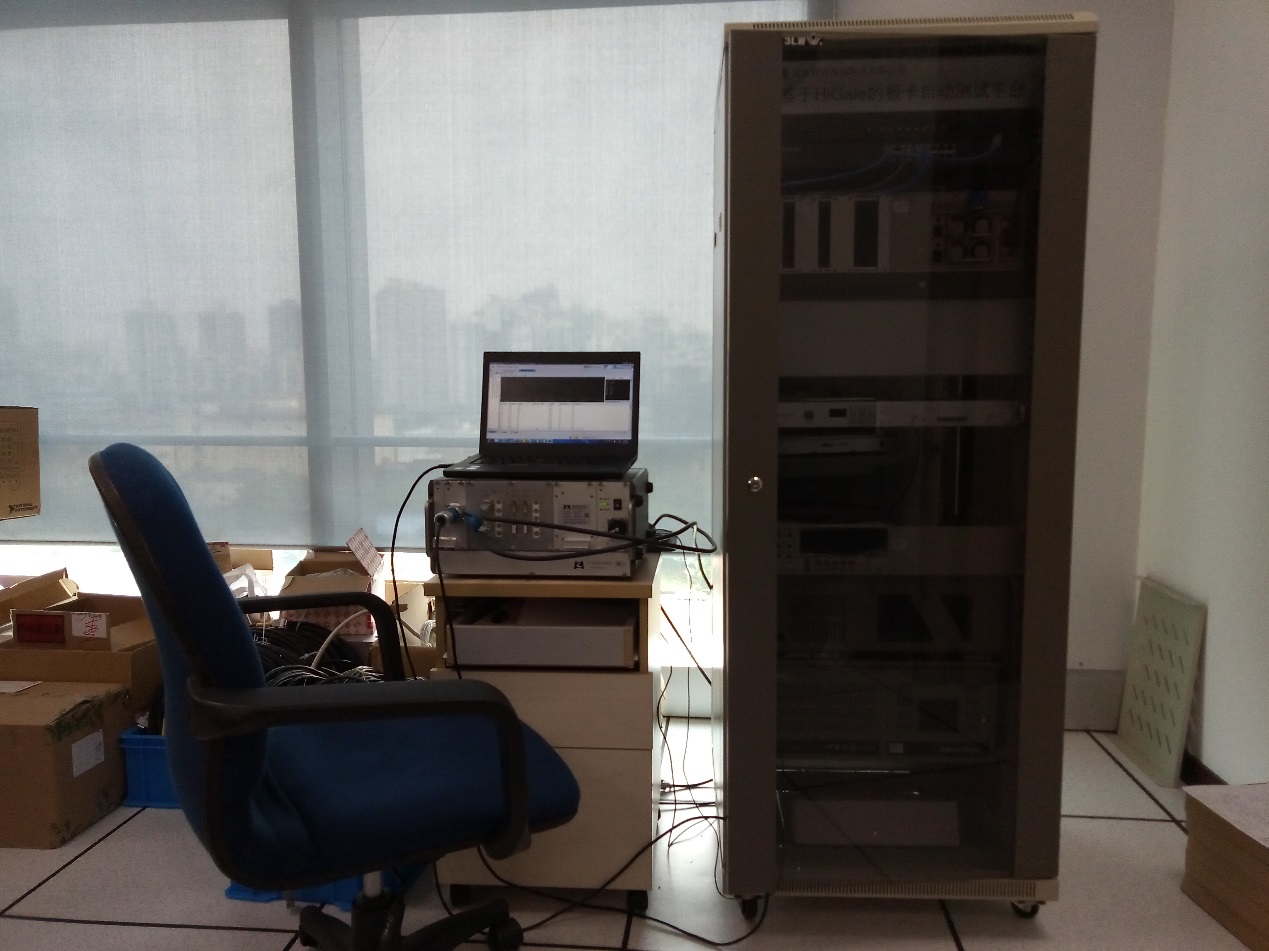

应用案例展示

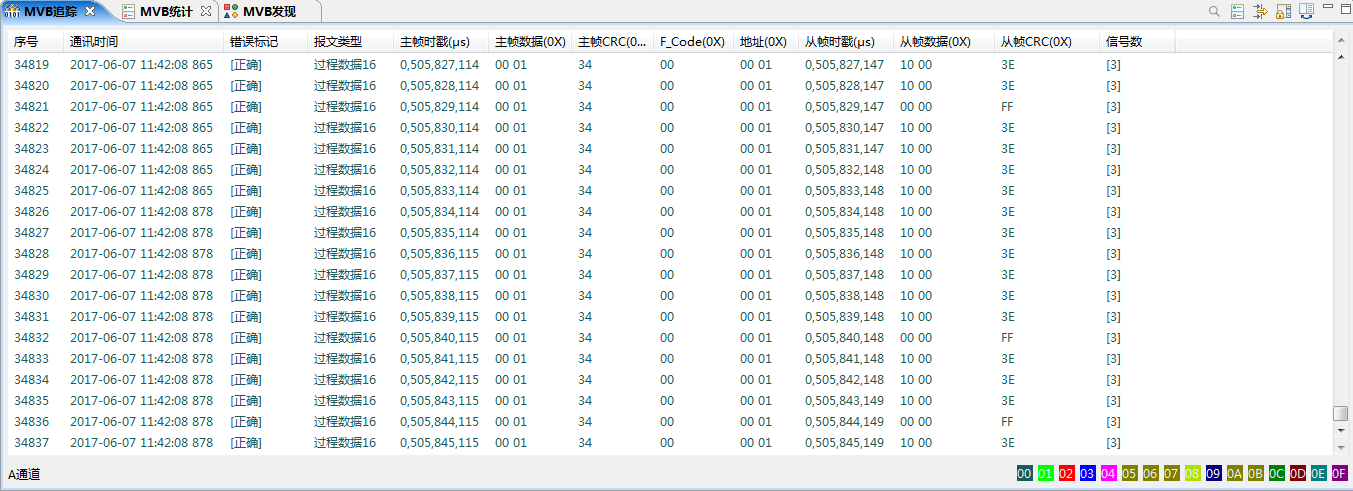

        tcn协议分析仪实时采集链路层所有报文，分析报文特征、报文错误、网络组态，实现网络拓扑解析。

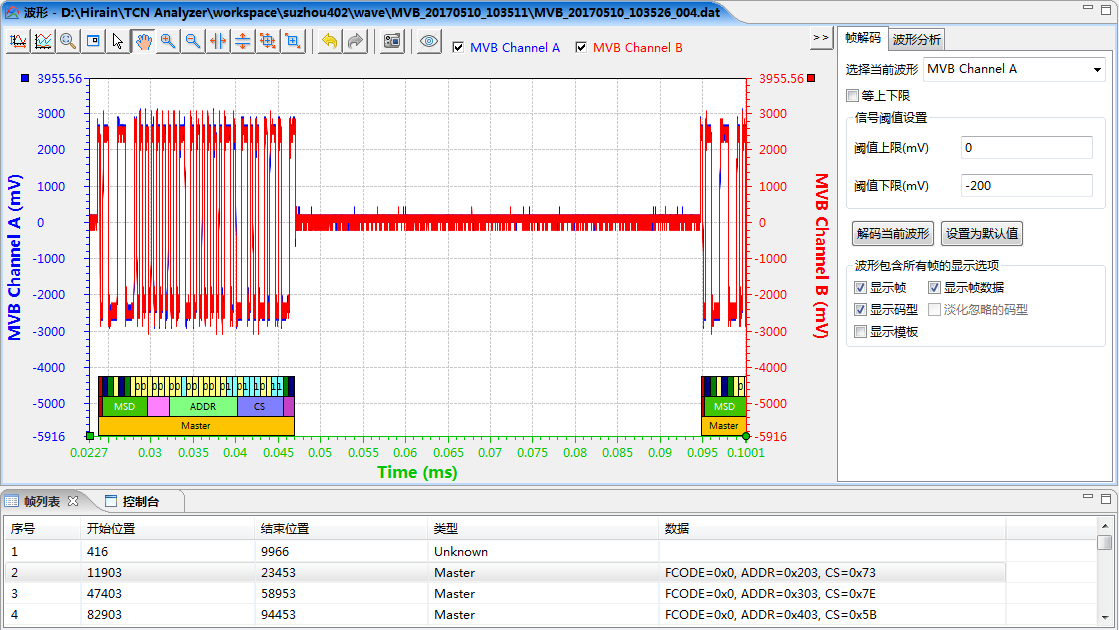

        tcn协议分析仪可以解析并监控由文件导入、自动发现和手动创建三种形式创建的网络数据流。根据采集到的报文数据可以方便的定位到网络中存在问题的端口及设备。可以根据链路层错误类型、端口地址、端口数据等信息触发采集物理层波形，方便直观的定位网络故障的原因。

        典型的测试案例：

       • 网络数据丢失→链路层端口丢失→物理层波形无从帧响应

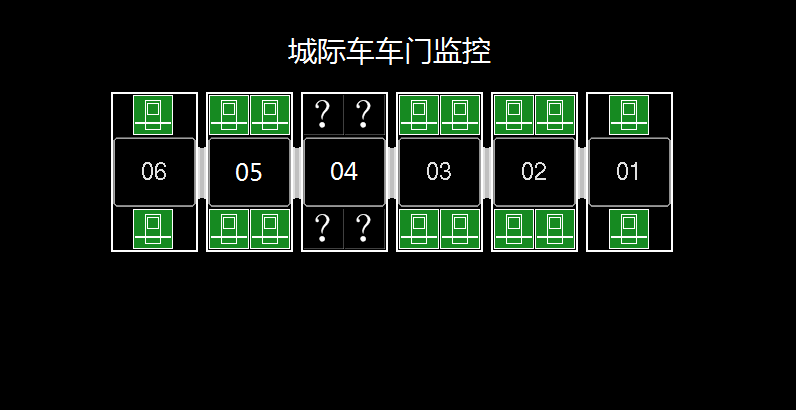

车门状态数据丢失

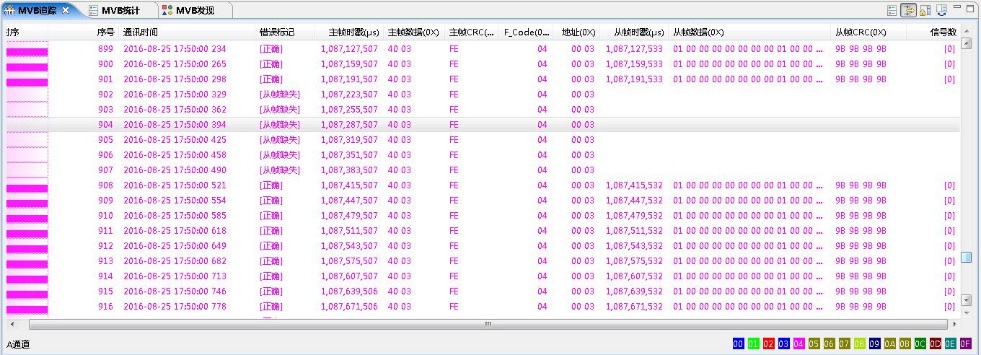

链路层从帧缺失

物理层无从帧响应



        • 网络状态不稳定→链路层存在错误→物理层波形干扰严重



网络状态不稳定



链路层存在错误

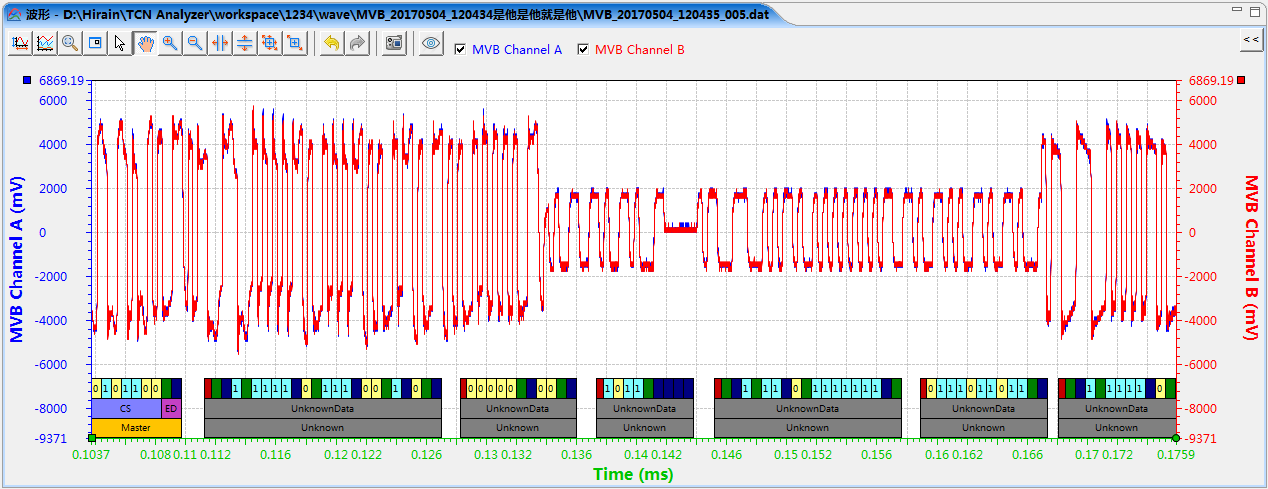

波形叠加冲突

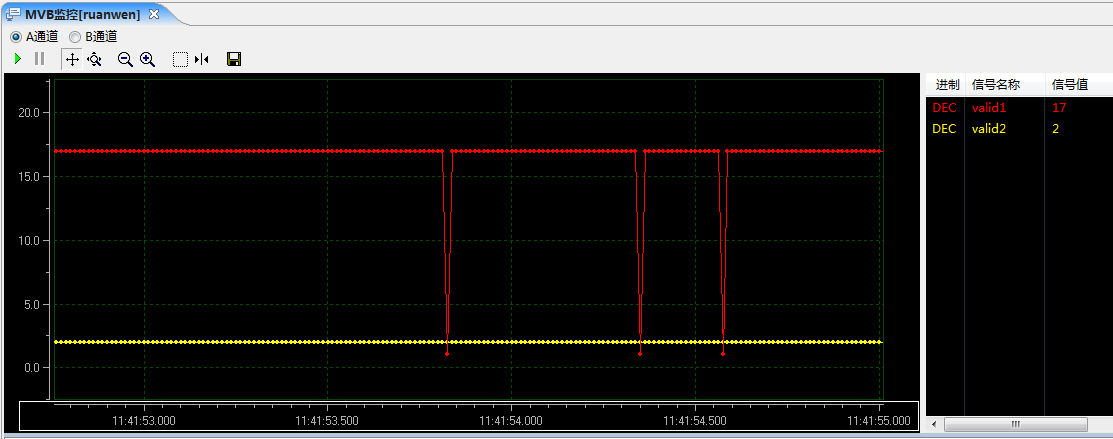

        • 列车功能不正常→某信号量存在跳变→链路层数据存在跳变

列车功能不正常



列车信号突变



链路层数据突变



成功案例与客户

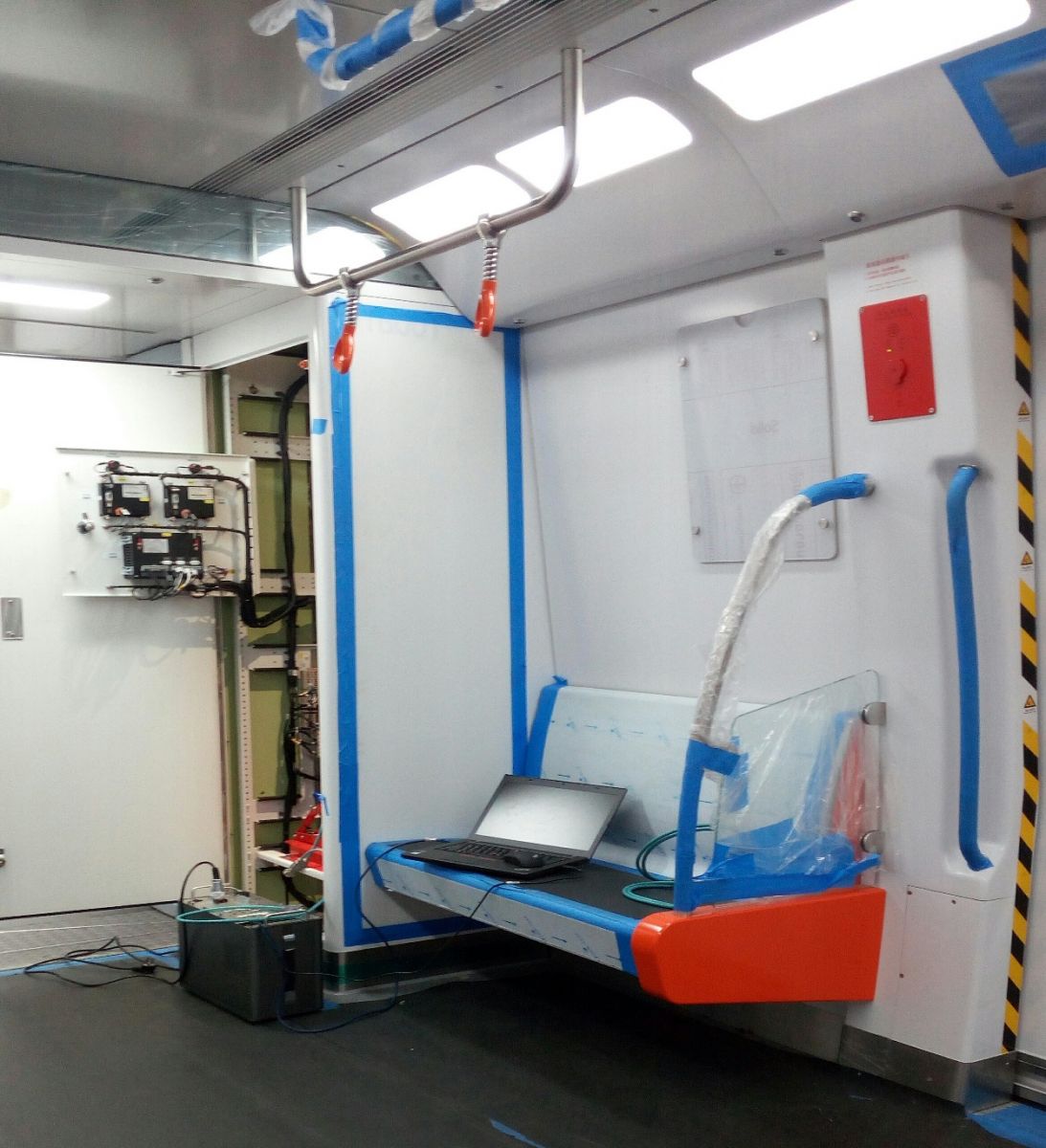

        截至目前，润科通用开发的tcn协议分析仪在中国中车旗下唐车公司、四方所、大连电牵、地铁运营公司、相关配套厂商等都已应用于列车网络开发、设计、运营及维护过程中。

tcn协议分析仪已成功应用于：

       • 某型动车组tcms系统研发

       • 某型动车组出厂测试及型式试验

       • 某地铁线路试运行

       • 某型动车组日常运营维护







tcn系列产品

        在tcn协议分析仪的应用探索中，润科通用结合不同使用场景相继开发出手持式mvb/wtb记录仪、车载mvb/wtb网络分析仪、便携式mvb网络发送设备、便携式mvb网络信号监测设备等产品，满足客户不同场景应用的需求。





       手持式mvb/wtb记录仪采用便携式设计，方便现场人员携带及操作，可以实时采集并解析mvb/wtb网络上的所有数据，并且根据解析结果分析总线上存在的通信问题类型，另外还可以实现信号层面的监控等功能。
