数据链系统是复杂的综合型电子系统，涉及到电子技术、通信技术、计算机技术、网络技术，且其规模越来越大，功能越来越多，性能要求也越来越高，整个系统的成型周期长，研发风险大，可靠性难以控制。因此，在装备定型和使用前，
需要进行详尽、细致、可靠和真实的地面测试。
数据链/ 通信终端模拟测试系统结合通信技术、数字信号处理技术、仿真技术、计算机网络技术及软件无线电技术，可为数据链通信链路的测试设备提供多波段、多模式、多通道、多制式的通信信号测试能力。系统可以模拟数据链或通信终端节点的全部功能，也可作为一个通信终端节点加入多节点网络实现协同通信能力的验证，并扩展了测试软硬件，以评估数据链性能指标和分析通信对抗的效能，保证数据链波形设计性能和实物装备的试验效果。
1. 凯发娱乐登录的解决方案

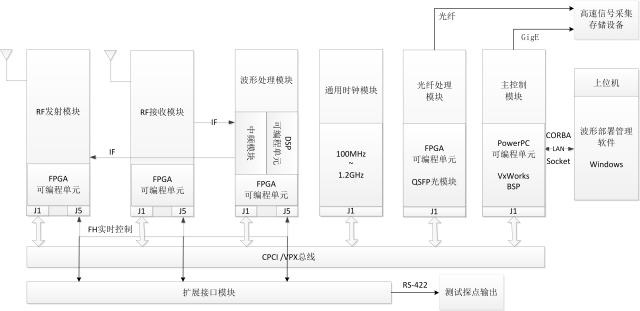

可重构多模式数据链终端模拟系统完全按照数据链系统通用架构设计，包括rf收发、波形处理、主控模块等。平台采用cpci或vpx总线结构，涵盖从射频到基带的完整通信子系统、主控制系统和管理系统。数据链/ 通信终端模拟测试系统架构如下图所示：
.jpg)
数据链/ 通信终端模拟测试系统主要包含射频发射模块、射频接收模块、波形处理模块、通用时钟模块、光纤处理模块、扩展接口模块、高速信号采集存储设备及相关软件。
• 射频发射模块与射频接收模块指标可定制, 可覆盖hf、vhf、uhf、l、s、c、x、ku 等频段
• 波形处理模块板载中频ad/da 子模块，集成高性能fpga 与dsp
• 通用时钟模块可产生100mhz~1.2ghz 高精度时钟
• 光纤处理模块集成qsfp 光模块，用于将高速数字信号通过光纤传输至外部系统（如高速信号采集存储设备），用于诸如matlab 实时信号分析或非实时后期回放等工作
• 扩展接口模块采用背插方式与背板连接，用于扩展射频板和波形处理模块的外部接口，该外部接口主要用于测试时探点输出使用
• 高速信号采集存储设备由采集计算机、分析评估工作站、pcie- 采集处理板、raid 磁盘阵列和pcie 光纤卡组成，用于对高速数字信号的采集、存储、分析、回放
.jpg)
2. 方案功能
• 可作为点对点数据链或典型数据链 / 通信网络的一个通信节点，也可以作为点对点链路或多点协同通信网络中任一链路性能的标准测试设备
• 可验证协同网络中节点的入网和组网通信功能
• 上位机可对下位机波形和协议等进行控制管理，通信波形、网络协议可灵活地从上位机注入下位机
• 支持扩展润科通用自主知识产权的 hitl 半实物接口，实现与数据链/ 通信网络仿真验证系统的联动
3. 方案特点
• 通用性强
硬件上完全采用通用平台架构，硬件指标可定制，一台设备可适应不同型号的实际装备或其他第三方终端测试
软件上采用sca技术，将硬件模块化，减少软件与硬件的耦合度，使不同型号装备的波形移植、部署更为方便
• 测试性好
具备多种测试能力，包括机内自检、状态监测、软件和硬件测试以及波形测试，同时，配置多种探点使通信收发过程的中间处理结果可见
• 扩展性高
除了可单独使用作为装备的测试设备外，还具有丰富的扩展功能，如在测试过程中的探点定制及扩展半实物仿真接口，可以适应更广泛的使用需求
• 定制性强
具有高度的可定制性，可针对用户目标应用，定制诸如射频频段、射频带宽、中频带宽等参数指标
在芯片级，fpga、dsp、powerpc可根据性能要求选择提供；同时，可根据使用环境加入功放、天线、t/r开关等外设
4. 应用案例

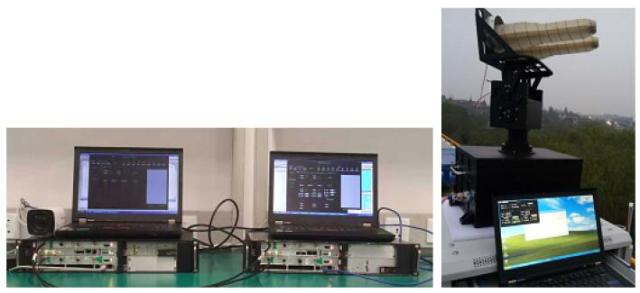

航天科技某所cdl/tcdl 数据链地面测试系统
由润科通用为航天科技某所提供cdl/tcdl 数据链模拟测试系统及配套软件。润科通用成功研发并集成了自主研发的cdl/tcdl 数据链波形，同时定制了大量测试接口与软件，所实现的模拟测试系统具有以下功能：
• 能够模拟飞行器测控工作
1、包含cdl/tcdl的8种典型波形，分别用于遥测（图像、视频）、遥控与状态回传
2、能够模拟可独立配置的控制指令上行收发功能
3、能够模拟机载平台高速数据侦察信息、飞行参数以及设备工作状态的实时回传功能
• 能够长时间记录，记录项目包括工作状态 / 参数、信号收发时间、信号模式、数据速率等，记录文件可本地浏览或导出
该系统为客户提供了一体化的数据链模拟与综合测试平台，硬件平台本身具有自测试、回环测试能力，还具备误码率分析、调制质量分析、灵敏度分析等装备测试能力，同时，具备高速信号采集存储记录功能与自定义波形探点输出功能，相比于传统综测设备具有更丰富的测试功能与测试问题定位能力。
