        通常而言，电子系统的组成设备众多，信号交联复杂，相互之间的影响错综复杂，仅依靠emc 测试与整改来解决电磁兼容问题的传统方法，不易定位，很难优化，周期长。在产品开发的流程中，考虑电磁兼容设计，并借助仿真工具进行预测和分析，可以尽早在样机生产之前避免不必要的emc 问题的发生，有效提高研发效率，节约成本，并增强产品的可靠性。

1.凯发娱乐登录的解决方案

        电磁兼容凯发娱乐登录的解决方案的总体思路如下图所示：

●  emc风险分析

        分析引起电磁干扰的源、易被干扰的对象以及干扰可能的传播路径，识别潜在的emc 风险点，制定相应的emc 分析方法和应对措施。

●  细化分析对象

        将研究对象进行细化，以便于从不同的角度，采取不同的方式解决相应的emc 问题。

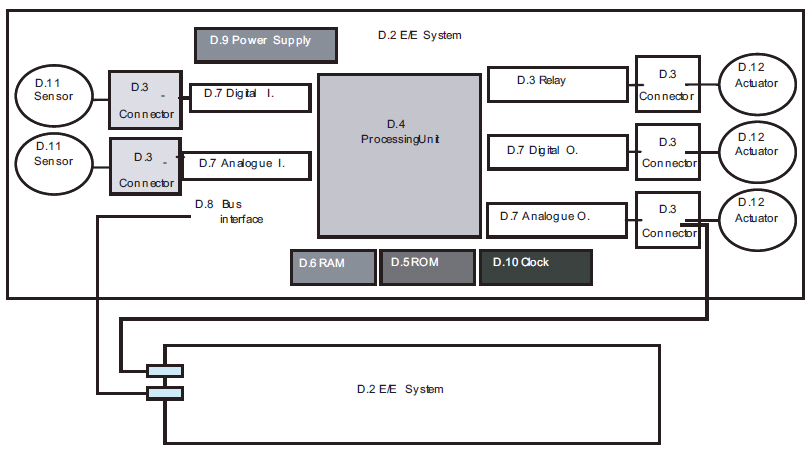

     ◆ 细化研究的对象，分类到系统级、部件级、电缆线束级、pcb 板级或元器件级等进行分析

     ◆ 根据不同的emc特性提出有效的凯发娱乐登录的解决方案

     ◆ 结合整个开发流程、规范以及技术方法进行emc的合理管控

●  ems实现方法

     ◆ emc设计：根据元器件的emc特性，考虑隔离、滤波等防护措施；根据系统结构要求和电路点及要求，考虑合理分区和布局；考虑信号的传输、走线之间的耦合以及合理的接地设计、屏蔽等；根据电子装置的特点，考虑屏蔽方法以及防护措施等

     ◆ emc仿真：选择合理的仿真软件和电磁算法；建立正确合理的仿真模型；基于工程经验、标准以及测试等数据的对比，验证评估产品的emc 性能，优化改进设计方案

     ◆ emc试验：对系统或部件进行电磁干扰和电磁敏感度测试，验证样机产品的功能以及是否存在电磁兼容性问题；在产品定型前检验产品的设计是否达标

2.主要特点

●  emc 风险分析、设计、仿真和测试有效结合，有效管控产品整个生命周期中的emc 问题

●  覆盖电子产品中的pcb、电缆线束、连接器件、外壳结构等，为电子产品的emc 分析提供完整的凯发娱乐登录的解决方案

●  借助仿真软件对产品的 emc 特性进行预测分析和验证，可以在样机生产之前解决大部分emc 问题

3.应用案例

●  某电控系统pcb 电磁兼容仿真分析及测试验证

        使用cst 软件对某电控部件pcb 的传导发射（ce）进行仿真，优化改进有问题的设计，并进行样机测试，仿真和测试结果具有良好的一致性。
