•  产品特征：
  ♦  统采用1000m以太网进行控制，系统构建的灵活性大；

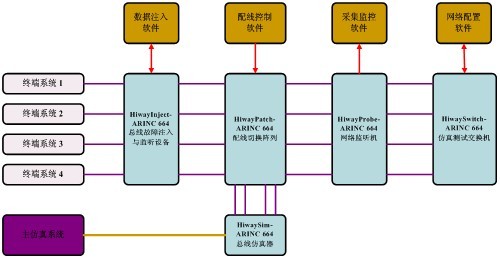

  ♦  系统内的不同设备可以相互组合以构成更加完备的测试与仿真应用；
  ♦  全部采用1u上架结构类型，满足机柜内高密度布置的需要；
  ♦  充分考虑测试与仿真的需要，多种设备具有对数据的采集与监控功能；
  ♦  具备外部触发和irig-b码时统功能，满足全网同步的需要。



产品优势及介绍
       arinc 664总线测试系列产品是在充分理解arinc664协议的基础之上，采用先进的可编程逻辑技术和独特的算法来实现。产品无论是在协议覆盖率还是在设备性能指标上都在国内处于前沿水平，拥有完全的自主知识产权。产品已经应用于实际的项目，经过了市场的检验，产品的技术成熟度和稳定性有可靠的保障。
•  hiwayswitch-arinc 664仿真测试交换机
       单机可提供8/16/24个arinc664接口。



•  性能指标：
  ♦  多级流水线工作的交换引擎，内部交换带宽4gb/s；
  ♦  真正实时交换，绝对交换延迟小于1us；
  ♦  支持交换机的mac和ip地址设置；
  ♦  支持4096个虚拟链接配置，子虚拟链接数量不限；
  ♦  通过虚拟链接（vl）和带宽分配间隔（bag）实现流量控制；
  ♦  过滤：
      ►字节完整性检查；
      ►crc32校验字检查；
      ►源/目的mac地址检查；
      ►帧长度检查；
      ►目的地址有效性检查；
  ♦  触发与时统信息：
      ►针对接收到的数据帧提供1us分辨率的相对时戳信息；
      ►内置irig-b解码器，提供绝对时统信息；
      ►通过外触发实现本地计时器清零；
  ♦  用户感兴趣数据通过1000m以太网实时上传；
  ♦  交换机的错误统计信息通过1000m以太网实时上传；
  ♦  支持用户感兴趣虚拟链接数据（virtual link）的上传与采集分析；
  ♦  支持2种配置信息加载模式：配置模式和编程模式；
•  hiwayinject-arinc 664总线故障注入与监听设备
       单机可同时提供12个arinc 664通路的故障注入与数据监听功能。

•  性能指标：
  ♦  以vl为单位，对其中特定的有效数据负载中的部分进行替换；
  ♦  多级流水线工作的端口数据处理引擎；
  ♦  真正实时注入，流水引擎引入的延迟小于10us；
  ♦  针对特定vl的故障注入提供多个不同位置的数据替换功能；
  ♦  故障注入的位置与数据可以通过上位机实时加载设定；
  ♦  用户感兴趣的vl可以通过1000m以太网接口方便上传；
  ♦  故障注入与采集可以独立进行；
  ♦  支持基于端口的错误统计；
  ♦  支持本机的mac和ip地址设置；
  ♦  触发与时统信息：
      ►针对接收到的数据帧提供1us分辨率的相对时戳信息；
      ►内置irig-b解码器，提供绝对时统信息；
      ►通过外触发实现本地计时器清零；
  ♦  用户感兴趣数据通过1000m以太网实时上传；
  ♦  支持2种配置信息加载模式：配置模式和编程模式；

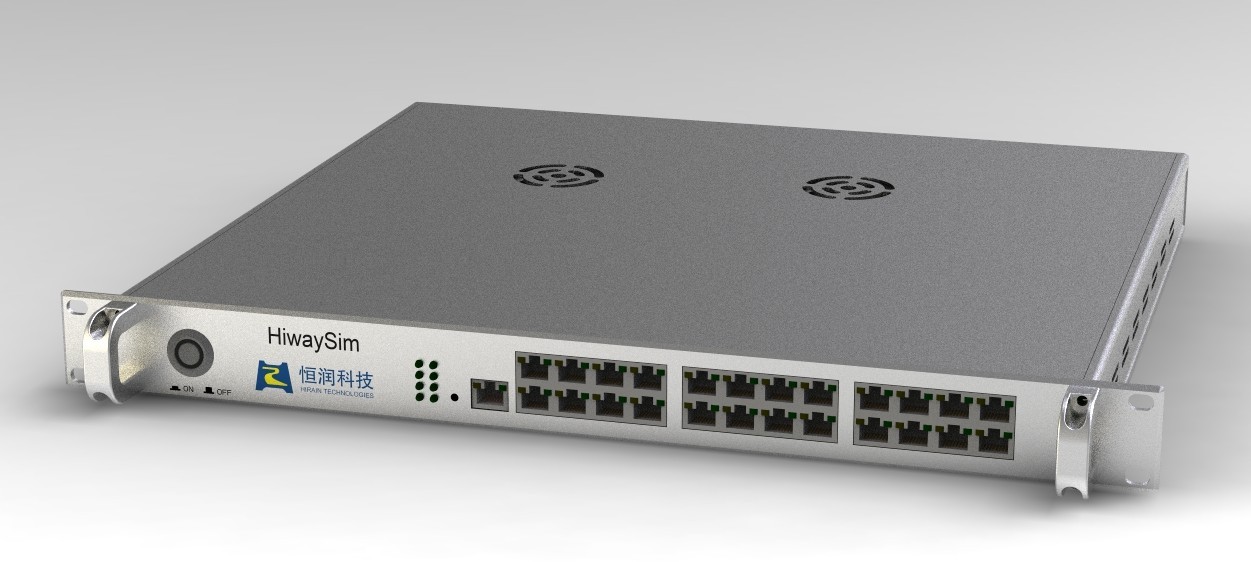

•  hiwaysim-arinc 664总线仿真器
       单机可提供8/24个arinc 664仿真接口。hiwaysim系列总线仿真机在主仿真机的控制下完成数据的发送和接收，对于接收到的数据标记时戳，并上传至主仿真机进行保存、处理。主仿真机中运行实时操作系统，保证仿真激励数据的实时性和对接收数据的及时响应。



•  性能指标：
  ♦  单设备支持8/24个100m通信用全双工arinc 664仿真端口；
  ♦  多级流水线工作的数据分发与汇总引擎；
  ♦  数据真正实时分发，绝对分发延迟小于1us；
  ♦  数据上行通道通过1000m以太网完成主仿真机至仿真端口间的数据传递；
  ♦  数据上行通道支持多达到9个100m端口的全线速交换；
  ♦  数据下行通道支持多播（多达24个端口）；
  ♦  支持4096个虚拟链接配置，子虚拟链接数量不限；
  ♦  高性能主仿真机完成流量控制；
  ♦  触发与时统信息：
      ►针对接收到的数据帧提供1us分辨率的相对时戳信息；
      ►内置irig-b解码器，提供绝对时统信息；
      ►通过外触发实现本地计时器清零；

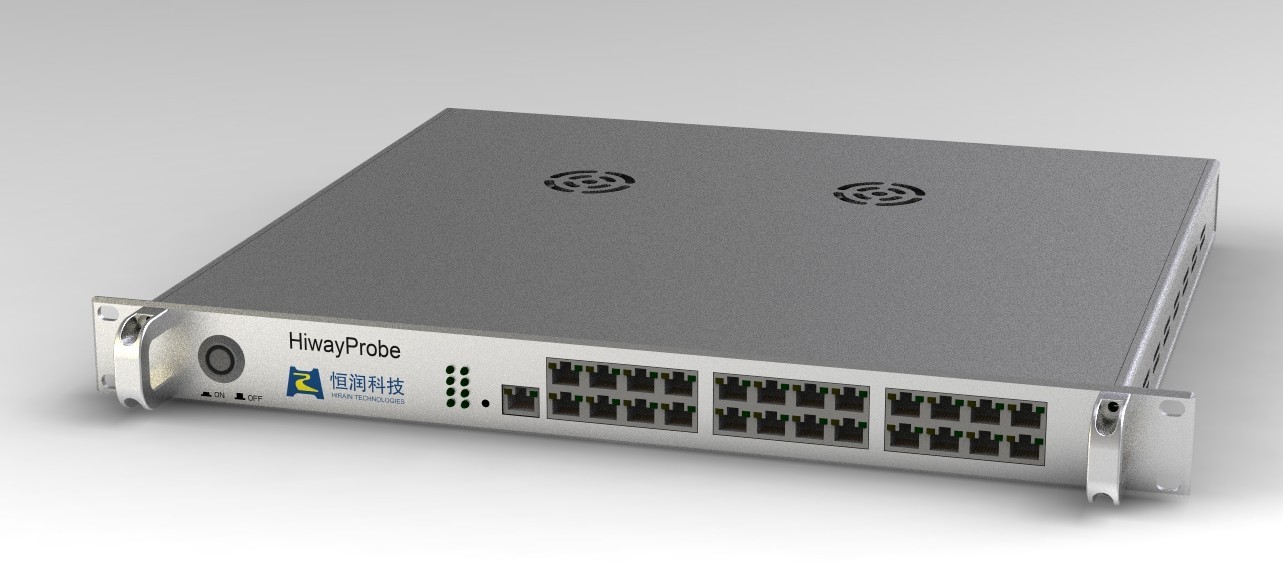

•  hiwayprobe-arinc 664网络数据监听机
       单机可提供4/12个独立100base-t arinc 664接口，或2/6个冗余端口的网络数据监听功能以满足航空电子开发和测试领域的需求。hiwayprobe连接于arinc 664仿真测试交换机与终端设备之间，完成对于多路arinc 664网络数据的采集和分析。

•  性能指标：
  ♦  单一设备完成对4/8/12路独立arinc 664流量的监听；
  ♦  采用高速信号处理技术，hiwayprobe系列网络数据监听机引入的延迟被控制在纳秒级别；
  ♦  通道内全双工工作，收发完全独立；
  ♦  通道间完全独立；
  ♦  监听数据通过1000m以太网实时上传；
  ♦  用户可以设定基于mac/ip/udp的多种过滤策略，复杂的组合模式可以保证对特定数据的监听、采集；
  ♦  监听的各通道数据完全同步，并提供1us分辨率的时戳信息，支持对于网络延迟的评价；
  ♦  内置irig-b解码器，提供绝对时统信息；
  ♦  支持多个hiwayprobe并行工作，完成复杂网络拓扑的监听；
  ♦  支持与成熟的icd workbench和aams-arinc 664软件无缝连接；

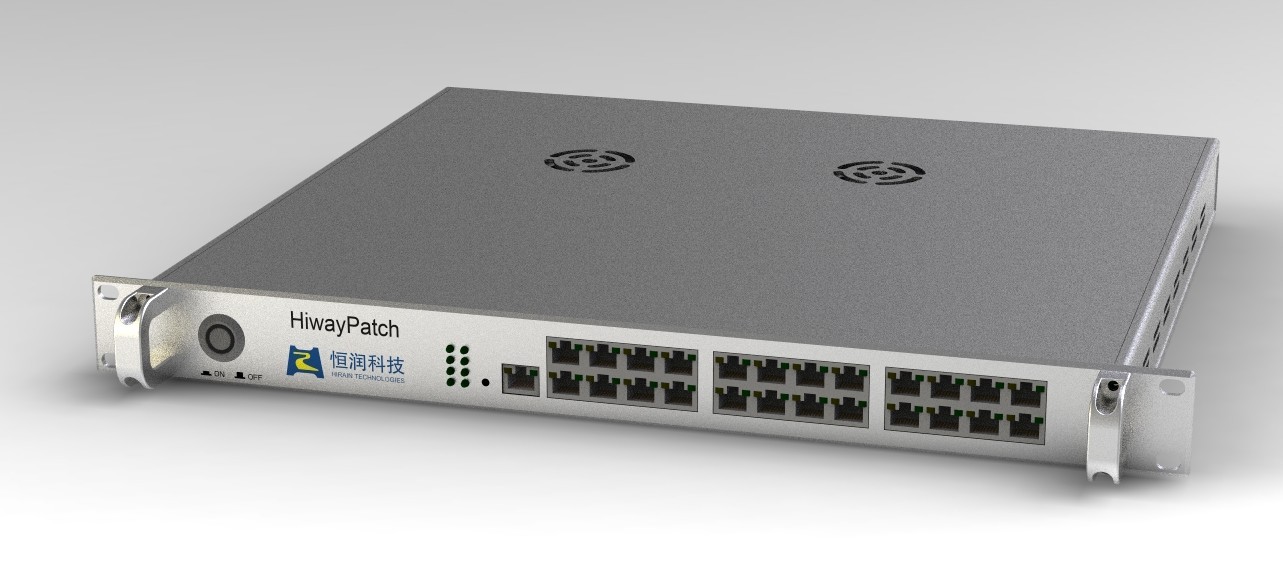

•  hiwaypatch-arinc 664配线切换阵列
       单机可提供八组二选一arinc 664信号切换功能。
