icwb线缆连接管理工具应用案例
客户目的
航空电子系统是复杂的分层互联的应用电子系统，各类真件设备相互交联，电缆连接关系错综复杂。航空电子系统电气接口（eicd）设计过程包含原理图、线路图和线束图等多个设计阶段，各阶段接口设计成果需有效管理，因此，线缆连接管理软件的主要任务如下：
♦ 依据原理图定义系统原理信息，包括系统、设备、设备连接器和输入输出接口
♦ 依据线路图定义线路连接信息，包括设备引脚级线路连接、转接部件和导线敷设代码
♦ 线路图完成后，用户可批量选择导线生成线束
♦ 依据规则对已有的eicd数据进行校验和纠错，包括禁止操作和警告
♦ 能够自动解析由各供应商按照统一模板提供的多种电气接口数据表，存储到eicd数据库
♦ 能够按照规定版式生成并发布多种电气接口报告文档
面临挑战
• 数据概念繁杂
♦ 机载航空电子系统和设备等节点信息
♦ 各种标准航插连接器及其引脚信息
♦ 引脚级输入输出接口信息
♦ 引脚级硬线连接信息
♦ 线缆线束信息
♦ 死接头、端子和对接接头等各种转接部件
♦ 各种接口信息的编号、规格、电气特性等基本属性
• 多层次互联应用
♦ 可依据引脚级输入输出接口定义，辅助设计和校验引脚级硬线连接关系
♦ 可由任意引脚或硬线遍历搜索完整的线缆连接路径
• 支持电气接口设计过程
♦ 支持原理图设计阶段数据管理
♦ 支持线路图设计阶段数据管理
♦ 支持线束图设计阶段数据管理
航空电子系统电气接口数据设计过程说明如下：
.png)
定义设备及其连接器：
.png)
定义信号输入输出接口：
.png)
.png)
依据输入输出接口，定义多张线路图连接：
.png)
由线路封装成线束：
凯发娱乐登录的解决方案
分析航空电子系统电气接口数据概念如下：
.png)
• 系统：表示飞机级航空电子系统，由若干设备构成，可嵌套定义子系统；与ata章节和子章节对应
• 设备：表示飞机级航空电子设备，通过连接器或自带导线输入或输出电子信号
• 连接器：各种航空民用或军用标准连接器
• 输入/输出接口：描述设备的引脚级功能接口，包含输入或输出的信号名称以及信号的源端和目的端分布
• 导线：传输单路信号的物理线路
• 导线组：单张线路图中描述的设备间引脚级导线连接关系，与ata章节号对应
• 线束：具备电缆、护套和连接器插头组合的连接装置；可由多条导线、端子和死接头封装组成
• 敷设代码：通道的代号，敷设代码相同的线束属于同一通道
• 电缆：包含单根或多根导线的传输媒介
• 转接部件：表示端子、死接头和分离面等线路转接装置
♦ 死接头：多路导线进行汇总压接至单个引脚的装置
♦ 端子：对单根导线进行压接，由接线柱进行转接的装置
♦ 对接接头：通过对接连接器实现电路转接的装置，多用于分离面

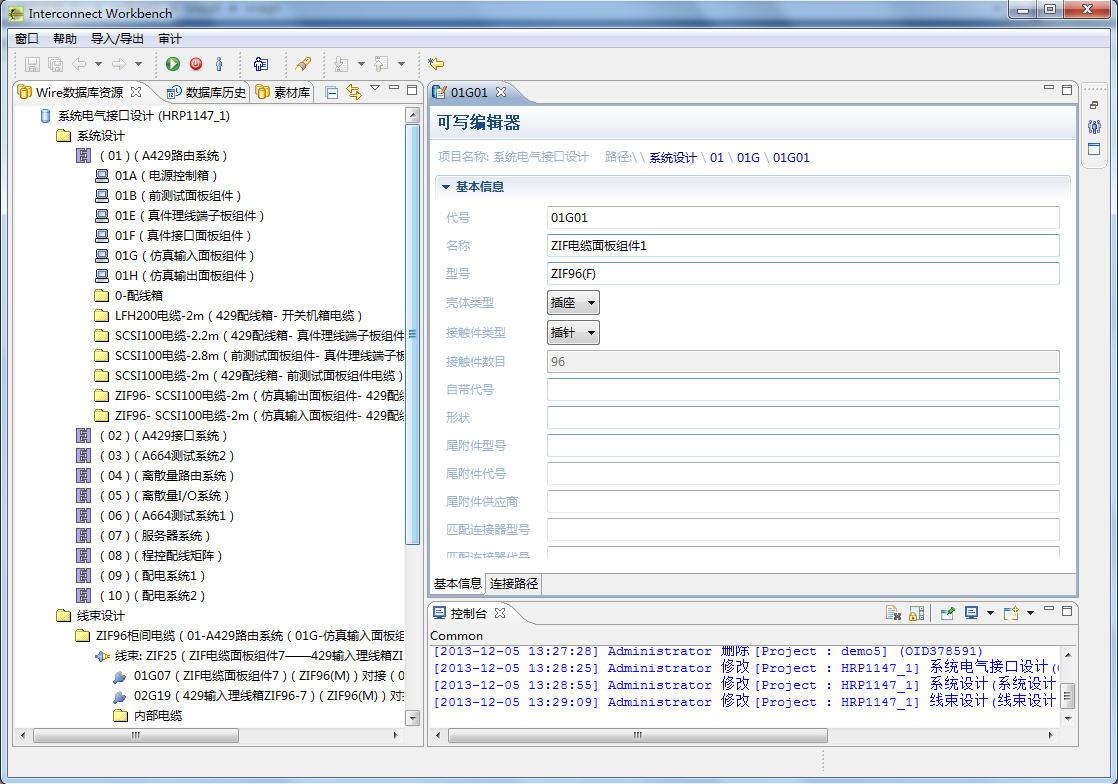

软件主界面布局如下：
.jpg)

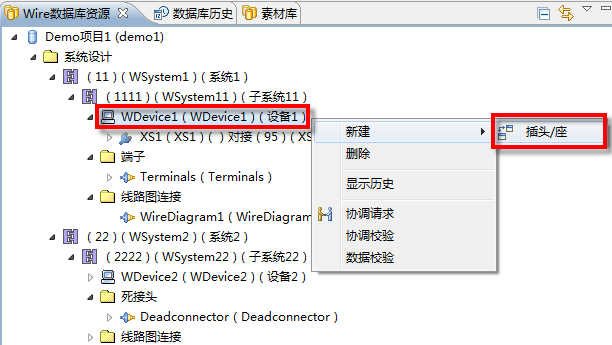

定义系统、设备和连接器功能说明如下：
.png)

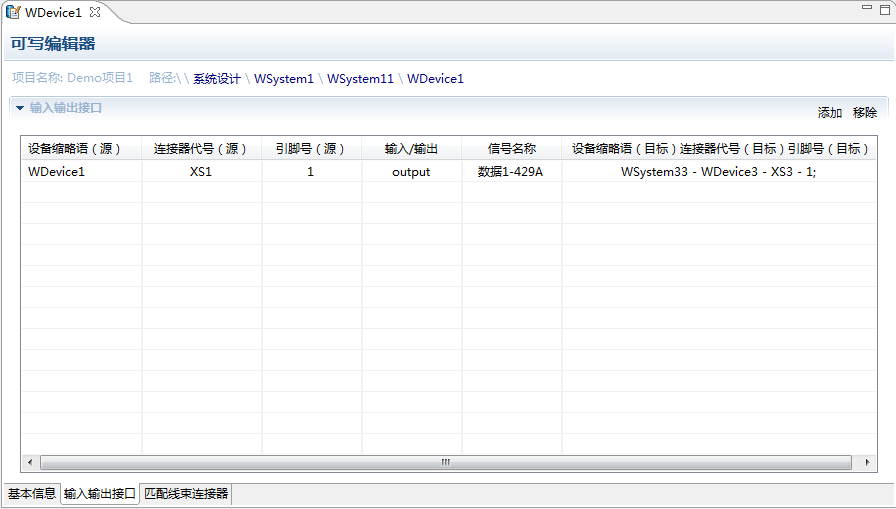

设备信号输入输出接口定义功能说明如下：
.png)

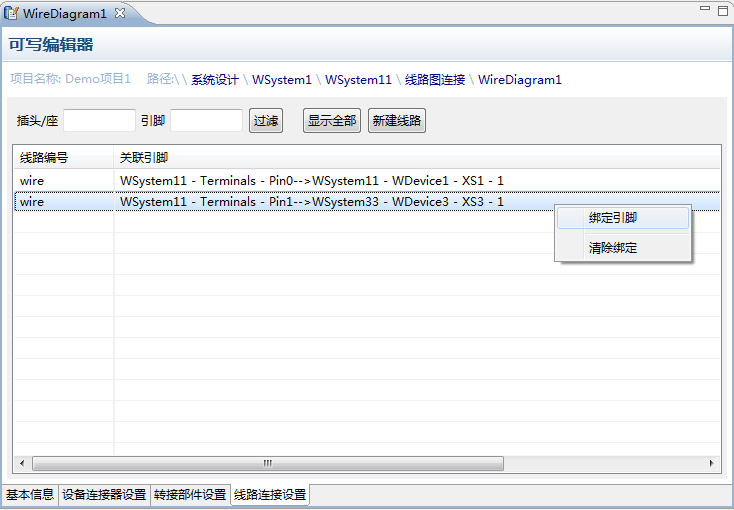

线路连接定义功能说明如下：
.png)

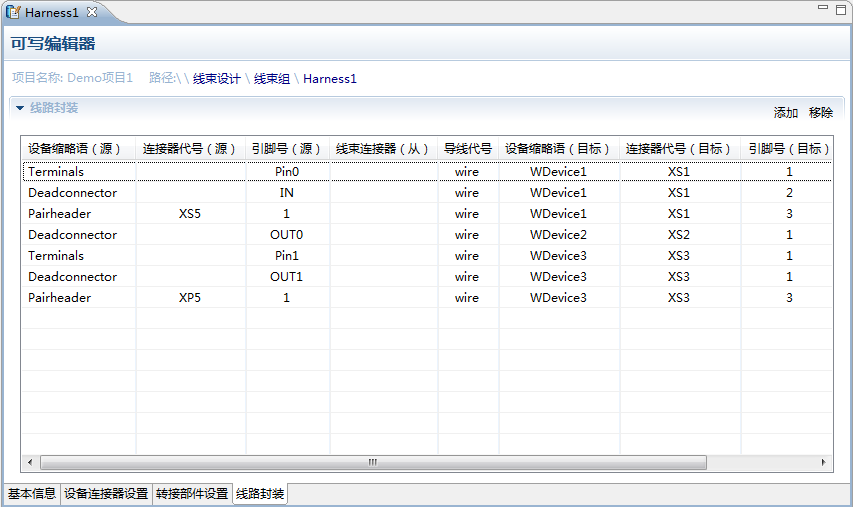

线束封装定义功能说明如下：
.png)

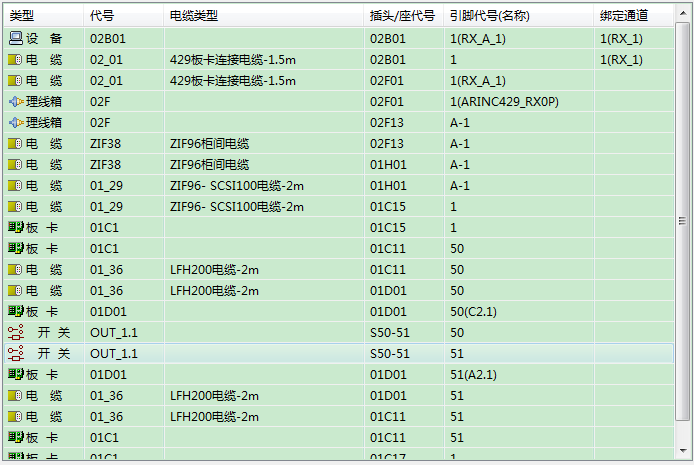

线路连接路径搜索遍历功能说明如下：
.png)

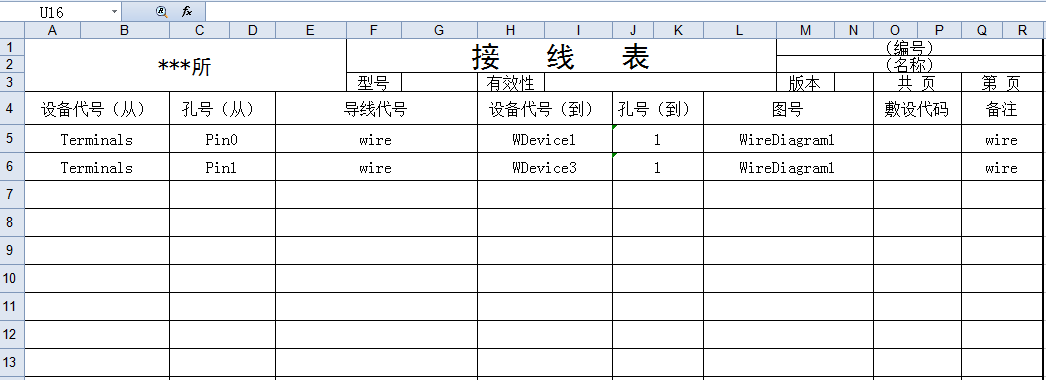

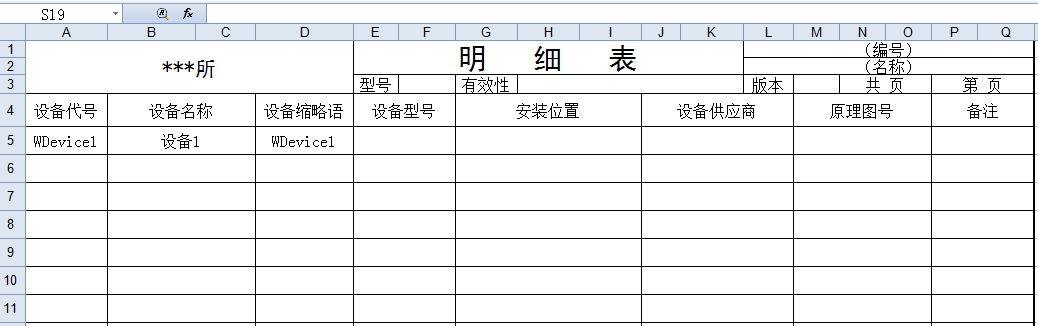

生成电气接口文档内容说明如下：
.png)
.png)
产品优势
• 支持并行开发
♦ 客户端/服务器架构满足多人同时进行一个项目的并行开发要求
♦ 多客户端之间的数据即时同步，确保客户端数据的一致性
• 辅助设计与校验
♦ 依据多层互联关系，提供转接线路辅助设计功能
♦ 依据接口设计规范，提供接口数据完整性和有效性校验功能
• 全生命周期版本管理
♦ 可依据时戳查看历史数据状态，追溯数据更改过程
♦ 提供版本比较结果输出至excel文档功能
• 性能指标描述
♦ 多个实际型号应用证明，线缆连接数据库容量以及访问性能满足客户实际使用要求
♦ 经过压力测试，线缆连接管理软件能够保证至少100个用户同时在线浏览各种接口数据，至少30个用户同时在线修改各种接口数据，系统可长时间无故障运行，满足需求和设计要求
实施成果
线缆连接管理软件既可以应用在实验室综合电子系统仿真测试台设备和线缆管理，也可应用于机载电子系统电气接口数据设计与管理。线缆连接管理软件使用户方便快捷地进行设备和线缆连接等电气接口设计，方便可靠地进行数据的复用和管理，极大地减轻了工作量，减少了人为错误，保证了研发质量，缩短了研发周期。
