多总线虚拟直连系统
概述

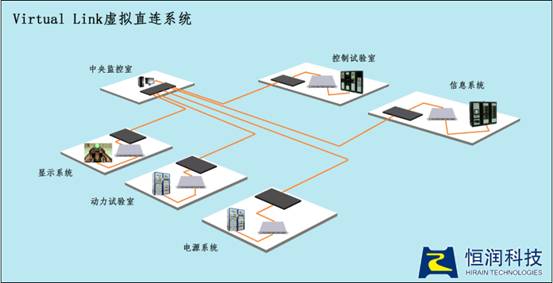

恒润科技提供基于硬件和软件的航电总线远程集中的凯发娱乐登录的解决方案：多总线虚拟直连系统。基于virtual link设备搭建的虚拟直连系统可以解决分布在不同试验场所和不同试验信号传输的距离限制以及信号中继问题，同时还可以解决不同试验室间试验网络搭建及综合布线等问题。virtual link系列可配置远程数据集中器，功能强大、单机可提供多种传统总线、信号的接入能力，以及以太网接口，满足目前新式、高速总线的开发与测试需求。
产品功能及介绍
• 可提供多种总线（arinc429、can总线、以太网、afdx、rs422等）、信号（模拟量、离散量）、传感器信号（rvdt、lvdt、resolver）的接口；
• 采用光纤进行数据链路传输，距离可达20km；
• 在有效传输距离不大于20km的情况下，信号经过virtual link虚拟直连系统所造成的延时不超过100us；
• 保证试验室间航空电子总线间完成低延迟、无损连接传输；
• 保证试验室间模拟信号低损耗连接，保证连接系统间模拟信号特性、采集频率和信号特性的高保真传输；
• 保证试验室间开关量信号传输实时性、准确性和一致性；
• 试验室间不同信号类型采用集中管理、集中控制。

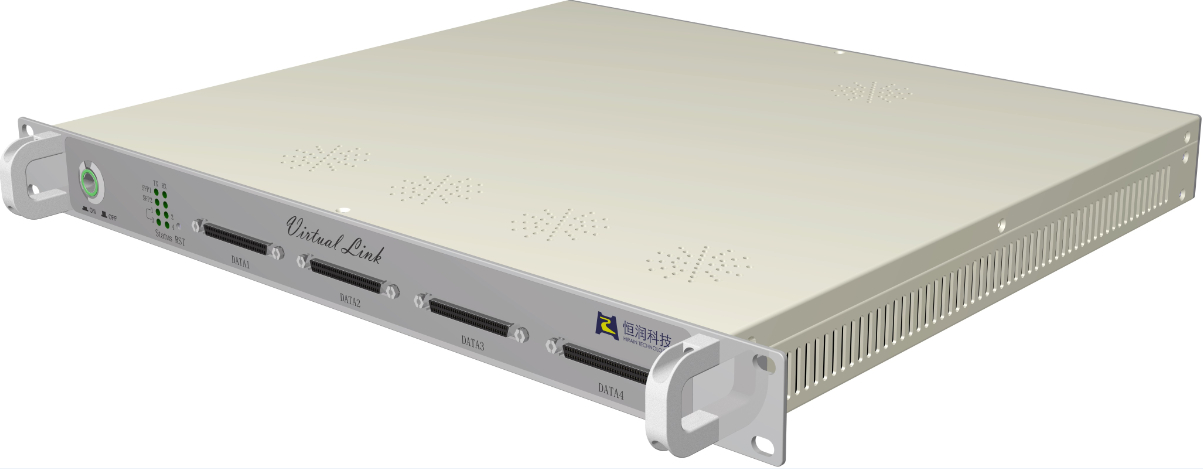

virtual link_arinc429总线设备
单一设备完成16路独立arinc429数据传输。
性能指标
• 采用专用处理技术，可以将arinc429总线数据转化为光信号输出延时控制在100us以内；
• 通信速率可以控制：12.5kbps、100kbps；
• 转化数据通过光纤以太网实时传输；
• 支持irig-b解码器，实现系统级时间同步，时间信息分辨率1us；
• 支持2种配置信息加载模式：配置模式和编程模式。

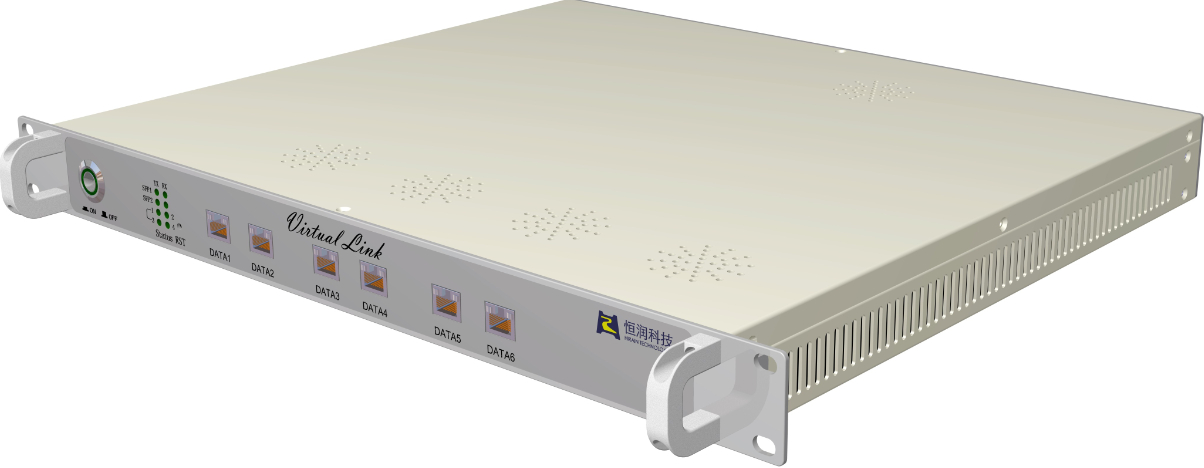

virtual link_afdx总线设备
单一设备完成6路独立arinc664数据传输。
性能指标
• 采用专用处理技术，可以将arinc664数据转化为光信号输出延时控制在40us以内；
• 通道内全双工工作，收发完全独立；
• 通道间完全独立；
• 转化数据通过光纤以太网实时传输；
• 支持irig-b解码器，实现系统级时间同步，时间信息分辨率1us；
• 支持2种配置信息加载模式：配置模式和编程模式。
virtual link_dio&analog设备
单一设备完成64路离散量或模拟量信号数据传输。
性能指标
• 采用专用处理技术，可以将离散量或模拟量信号转化为光信号输出延时控制在100us以内；
• 传输精度不低于0.5%；
• 转化数据通过光纤以太网实时传输；
• 支持irig-b解码器，实现系统级时间同步，时间信息分辨率1us；
• 支持2种配置信息加载模式：配置模式和编程模式。
virtual link_传感器信号设备
单一设备完成8路独立rvdt、lvdt、resolver（旋变）传感器信号数据传输。
性能指标
• 采用专用处理技术，可以将rvdt、lvdt、resolver（旋变）传感器信号转化为光信号输出延时控制在15us以内；
• 传输精度不低于0.5%；
• 转化数据通过光纤以太网实时传输；
• 支持irig-b解码器，实现系统级时间同步，时间信息分辨率1us；
• 支持2种配置信息加载模式：配置模式和编程模式。
产品特性及优势
• 多总线虚拟直连系统可以应用于各电子系统或试验室之间的电气互联中；
• 多总线虚拟直连系统可以用于支持各个航电子系统试验环境与各非航电系统之间的全物理交联试验工作，协同各试验室仿真系统间的数据交互，用于传输在系统交联试验过程中需要用到的仿真信号，保证系统试验过程中系统仿真的一致性；
• 为了更好的完成全物理试验的管理以及数据的采集、监控和处理工作以及更好的记录试验过程，多总线虚拟直连系统还配有统一的试验管理和试验数据处理网络。
