电机在hev&ev方面的应用
随着混合动力以及纯电动汽车的发展，电机的应用越来越多，整车厂以及供应商对电机控制器的开发环境的需求也在增长。针对动力电机仿真的凯发娱乐登录的解决方案被广泛的应用与开发环境中，基于and实时仿真系统，恒润科技提供了电机控制器开发的整体凯发娱乐登录的解决方案，可让工程师在无电机以及高电压高电流等危险的环境下，完成对电机控制的开发。

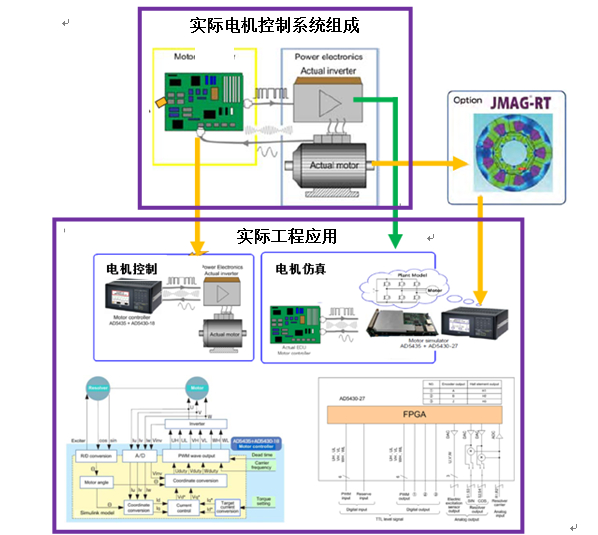

基于and的电机控制器开发凯发娱乐登录的解决方案的开发环境分为：快速原型平台以及电机仿真平台。两种方案可在同一个实时仿真系统中实现，示意图如下：
2. 电机仿真

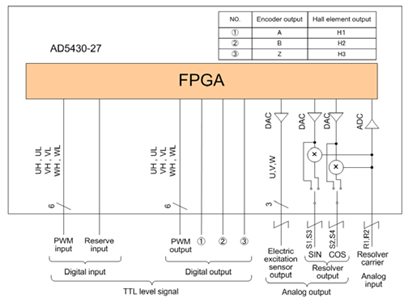

ad5436实时仿真主机，配合fpga电机仿真板卡（ad5430-27），物理信号接口与实际电机的物理接口一一对应，如：pwm i/o、电流传感器的信号输出、旋变载波输入、旋变信号（sin/cos）输出。仿真模型在fpga板卡上进行处理，电机的角度信号转变成sin以及cos信号输出，载波信号通过输入接口输入到fpga板卡，fpga对信号进行解算，输出电机的旋转信号。
电机仿真的关键是：电流传感器信号与对应的pwm信号之间较小的信号延时。and提供的fpga的凯发娱乐登录的解决方案就可以实现较高的模型运行速度以及非常小的信号延时。
3. 电机控制

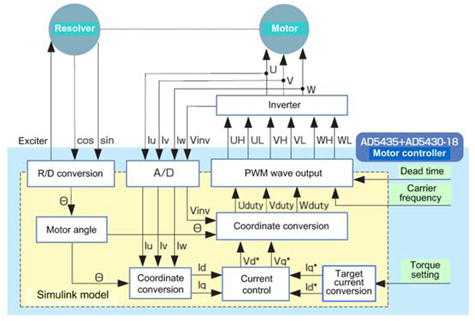

ad5436实时仿真主机，配合电机控制专用板卡（ad5430-18）可支持电机控制原型。集成了死区电路、三相pwm输出、三相电流及母线电压采集电路、旋转变压器信号采集电路、励磁信号输出等电路，因此可以采集旋变信号、输出三相电机控制信号，从而满足三相电机控制的需求。
基于and凯发娱乐登录的解决方案总结
开发环境
• ad5436：主仿真机；
• ad5430-18：电机控制板卡；
• ad5430-27：电机仿真板卡；

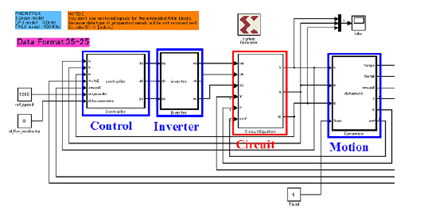

• 电机仿真模型：基本的d-q变换模型、同时支持jmag以及ansys的高精度仿真模型。
优势
同一硬件平台实现电机控制以及电机仿真；
组件系统，系统体积小，使用方便，适合于桌面信号级仿真；
运行速度块：主仿真机性能高、硬件延时短。
