概述
在通信对抗仿真实验中，需要在尽可能逼真的外场真实信号环境下进行仿真实验，才能有效地进行对抗效能评估。然而，外场试验成本高、投入大，试验难以复现。复杂电磁环境适应性模拟系统可在内场环境下对电磁环境综合动态特性、复杂电磁环境度量等内容进行建设，实现多种场景下逼真的复杂电磁环境模拟，从而检验出设计的数据链/通信系统技术指标是否合理，或者被测终端装备的实际战术性能，为装备的研制与性能指标的测试提供真实可信的技术依据。
凯发娱乐登录的解决方案
• 无线信道模拟器
复杂电磁环境模拟系统凯发娱乐登录的解决方案包含无线信道模拟和通信干扰模拟两部分内容。

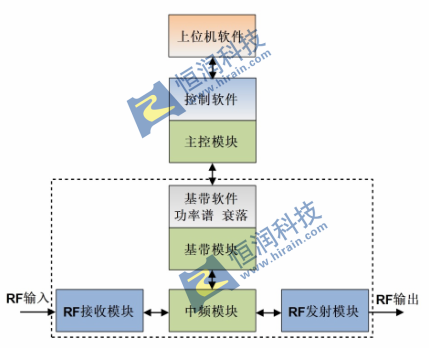

信道是无线系统的重要组成部分，信道的特性直接影响着通信系统的性能。无线信道模拟器可以在实验室的条件下模拟信道的主要特性，通过用户选择的工作场景及设置的信号参数，解析得出信道模型所需的各配置参数，将生成的信道模型对数字基带输入信号进行复杂处理（多径衰落、阴影衰落、路径损耗与延时），产生等效真实信道环境的数字基带输出信号，用于验证和测试发射接收设备的通信能力。
.png)
恒润科技无线信道模拟器支持对无线信号传播中的路径损耗、阴影衰落、多普勒效应和多径衰落进行模拟，根据上位机下发的目标间相对速度、相对距离、信号频率、衰落类型、延迟类型等条件配置信道参数，模拟真实信道特性。其主要特点为：
♦ 对于外场测试无法构建的各种工作场景进行预研测试，更大程度地减小对外场测试的依赖；
♦ 通过100%可重复的测试场景帮助开发人员及早找出早期可能存在的设计缺陷，缩短开发周期并节省因质量缺陷而带来的相关质量成本；
♦ 在实验室条件下复现极大多普勒频移、极长时延及剧烈变化的动态范围等情景；
♦ 采用实时计算实现信道模拟，避免回放方式存在的周期性重复问题；
♦ 可通过图形界面控制模拟过程的启停、参数配置、信息显示等；实现装订信道模型的可视化；通过状态指示灯观察模拟器的工作状态；
♦ 支持信道参数可配置：载波频率、带宽、信道衰落类型、多径参数、阴影衰落参数、路径损耗参数、噪声参数等；
♦ 标准信道模型和自定义信道模型的参数均支持以参数文件的形式保存于上位机；
♦ 支持基于轨道数据文件计算相对距离、相对速度、相对加速度，并以此得出空间衰减曲线、多普勒曲线、多普勒频率变化率曲线；
♦ 可根据用户需求订制军用通信信道模型。
恒润科技无线信道模拟器的主要技术指标如下：
♦ 射频通道数：标配2通道，包括1个发射通道，1个接收通道（可扩展）；
♦ 射频频率范围：220mhz~6000mhz（可扩展）；
♦ 射频信号带宽：≤125mhz；
♦ 射频输出功率：≤0dbm；
♦ 陆地信道每通道多径数：≤24；
♦ 航空信道每通道多径数：≤6；
♦ 内置干扰生成：awgn、cw；
♦ 最大多普勒频移：≮2mhz；
♦ 相对路径最大延迟：0~50μs；
♦ 大附加时延：1.5s；
♦ 信道模型包括：基本信道模型、大尺度经验模型、小尺度经验模型、海上通信模型、卫星通信经验模型、地空/空空/星弹通信经验模型、多径、多普勒等。
• 通信干扰模拟器

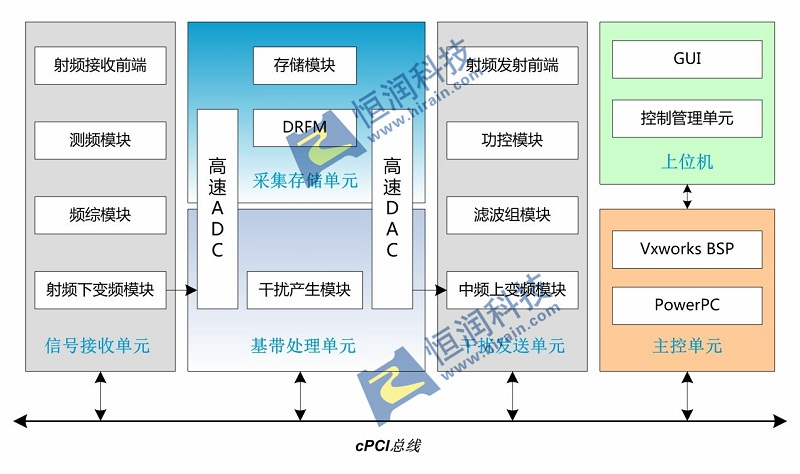

通信干扰模拟器可以在实验室环境下模拟实际战时复杂的主动/被动通信干扰信号，使数据链验证的每一个步骤都与数据链和通信电台终端实战使用环境密切相连，可以随时考核各个环节的薄弱点，可以通过模拟终端实际工作时的环境，设置并改动干扰方式和类型，完成通信链波形抗干扰能力的验证和通信性能综合评估分析等工作。
.png)
恒润科技通信干扰模拟器具有以下特点：
♦ 具有丰富的预存干扰波形，并支持波形的自主开发和配置导入；
♦ 能够长时间记录实验数据（包括工作模式、工作参数、数据速率、收发时刻等），记录文件可本地浏览或导出；
♦ 支持后期数据分析处理，回放分析功能可定制；
♦ 支持参数的自动生成，根据用户输入，可通过算法获得其他相关参数值；
♦ 支持射频线缆直连和空口辐射两种使用方式，既可以在实验室作为通信干扰模拟发生设备，也可以作为外场干扰源使用。
通信干扰模拟器支持噪声调频干扰、梳状谱干扰、随机调相干扰、单音干扰、多音干扰、瞄准式干扰、拦阻式干扰、转发式干扰、灵巧干扰等多种干扰样式。其中梳状谱干扰的干扰带宽可达120mhz，转发式干扰最大干信比可达15db。
应用案例
某单位复杂电磁环境适应性模拟系统
恒润科技利用无线信道模拟器和通信干扰模拟器，为某单位在试验室环境下成功搭建了针对弹间通信应用场景的复杂电磁环境适应性模拟系统。利用无线信道模拟器，并提供弹间通信的经验模型和多种多普勒谱特性，再加上定制化的干扰模型，成功在实验室下对数据链终端节点的在真实无线链路和干扰源存在条件下的终端抗干扰能力进行了验证。
