恒润科技提供基于硬件和软件的航电总线远程集中的凯发娱乐登录的解决方案：多总线虚拟直连系统。基于virtual link 设备搭建的虚拟直连系统可解决分布在不同试验场所和不同试验信号传输的距离限制以及信号中继问题，同时还可解决不同试验室间试验网络搭建及综合布线等问题。virtual link 系列可配置远程数据集中器，功能强大、单机可提供多种传统总线、信号的接入能力，以及以太网接口，满足目前新式、高速总线的开发与测试需求。
技术特点
• 完善的信号接口：可提供多种总线（arinc429、can总线、以太网、arinc664、rs422、can 等）、信号（模拟量、离散量）、传感器信号（rvdt、lvdt、resolver）的接口中继互联；
• 光纤传输：将本地信号转换成光纤以太网网信号，支持单模光纤、多模光纤传输，传输距离长达45km；
• 大带宽：2路以太网通道，每路带宽1.25gb/s，两路带宽高达2.5g/s；
• 以太网传输：采用成熟以太网技术作为传输通道，通用性好，易用性高；
• 全息透明中继：中继电气层波形信息，通过高速ad、da采样还原信号携带的干扰、错误，反应真实信号状态；
• 低延时传输：单台设备处理延时不超过20us，光纤传输延时5us/km；
• 灵活的组网方式：开放式网络架构，支持商用以太网交换机，方便用户增加、删减设备，支持星形、直连等多种组网方式；
• 时同网络：支持1588/irig_b时间同步，实现全网设备时间同步，满足客户时同需求；
• 集中管控：采用c/s架构，支持系统在线集中管理，支持试验数据的存储回放、在线监控分析、网络构型切换等功能。
设备描述
virtual link 设备支持多种类型信号接入，包括rs485/rs422/rs232、arinc664/ 以太网、arinc429、i/o、ad/da、ttl 等，针对离散量i/o 信号、电流型模拟量、电压型模拟量、电阻型模拟量通过信号调理设备实现信号转换再进行中继。中心交换设备采用商用以太网交换机，终端virtual link 设备主要是由控制器主机与信号板卡组成，信号板卡分为arinc664/ 以太网中继卡、高速ad 采样卡、高速da 还原卡、低速ad 采样卡、低速da 还原卡。

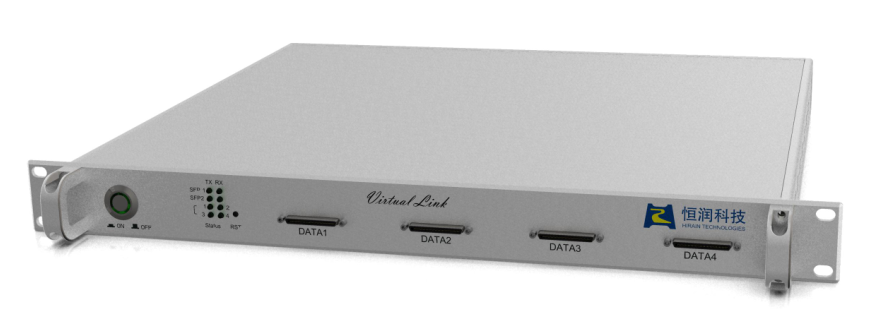

• virtual link控制器主机
♦ virtual link采用1u标准19英寸上架机箱；
♦ 提供2个千兆sfp插槽；
♦ 每台设备支持4块信号卡；
♦ 支持1000base-sx 光纤千兆以太网，长达5km的传输；
♦ 支持1000base-lx 光纤千兆以太网，长达20km的传输；
♦ 支持1000base-t 铜缆千兆以太网连接；
♦ 支持irig-b、1588解码器，方便实现系统级同步；
♦ 高分辨率的时间戳和时间同步特性；
♦ 支持多种类型信号接入。
.png)
• virtual link_a板卡
♦ 与virtuallink控制器主机配合使用；
♦ 标准rj45接口；
♦ 10/100m自适应传输速率；
♦ 采用变压器耦合方式；
♦ 2通道arinc664/以太网板卡；
♦ 全双工独立收发；
♦ 采用pmc连接器实现与控制主机连接；
♦ 对arinc664/以太网数据进行中继还原。
• virtuallink_hi输入型ad板卡
♦ scsi68输入接口；
♦ 采用pmc连接器与控制主机连接；
♦ 支持8路模拟输入通道板卡；
♦ 高分辨率ad，分辨率为14bit；
♦ 支持差分输入与单端输入；
♦ 采样频率2m~20m可调；
♦ 输入电压范围±10v；
♦ 板卡精度5‰。
• virtuallink_ho输出型da板卡
♦ scsi68输出接口；
♦ 采用pmc连接器与控制主机连接；
♦ 支持8路模拟输出通道板卡；
♦ 高分辨率da，分辨率为14bit；
♦ 支持差分输出或者单端输出；
♦ 还原频率2m~20m可调；
♦ 输出电压范围±10v；
♦ 板卡精度5‰。
• virtuallink_li输入型ad板卡
♦ scsi68输入接口；
♦ 采用pmc连接器与控制主机连接；
大型系统（飞机、船舶、火箭、车辆）集成组装之前，通过虚拟直连系统进行组装验证，解决了分系统开发完成之后，系统组装之前，各个分系统之间的联合试验调试问题。
• 分立实验室虚拟化整合
各个分立实验室之间，以虚拟直连系统为中心，组合成一个整体试验网络，解决了多个试验场地分散无法集中的问题。
• 信号远距离真实互联
在综合电子系统的仿真、测试、集成开发等多种应用中，不仅关注信号内容，也关心信号的电气特性，可以通过虚拟直连系统，将信号进行远距离真实传输，实现真实的信号互联互通。
