随着市场对汽车安全性、智能性、环保性等要求越来越高，汽车装配的电子控制单元数目迅速增加。因此汽车电子对车载总线的带宽和传输速率提出了更高的要求，目前can（controller area network）已经难以满足日益增加的需求。canfd（can with flexible data-rate）从传输速率和数据长度两方面优化了can总线的性能。本文实现了基于canfd总线的速率为5mbps的 bootloader软硬件的开发，提高了目前汽车电子控制器软件下载更新的速率。
canfd介绍
canfd总线于2011年由博世公司首次提出，在2015年国际标准化组织（iso）正式发布支持canfd的11898-1协议。与can总线相比较，canfd主要优化了以下方面：
• 仲裁场和应答场速率可达1mbps；数据场速率可变，根据具体的应用场景可以达到5mbps或者更高；
• 数据场的长度可变，数据长度可达64个字节。
综合以上几处优化，canfd在以下几方面应用较有优势：
• 与传统can相比，更长的数据域，带宽利用率更高；
• 传输速率更快，就目前而言，正常通信时，可达到2mbps的通信速率，如将原标准can网段替换为canfd网段可有效降低原网段的负载率，下载时，可达5mbps的通信速率，可有效提升下载效率；
• 可用于长度大于8个字节的信号的传输，例如peps的身份认证信号，在标准can中，需使用多条can报文传输，在canfd中，只需一条canfd报文即可。
canfd报文与can报文格式的区别如图1所示。
• canfd报文新增了fdf（fd format）位，用于区分传统can报文和canfd报文。brs（bit-rate switch）位表示数据场的速率切换；esi（error state indicator）位表示目前节点的错误界定状态；
• 考虑到数据场长度增加，为了提高通信的可靠性，canfd设计了新的冗余校验机制；
• 除了iso11898，iso15765-2也针对canfd的应用进行了更新，当前的诊断协议的传输层已支持canfd报文格式。

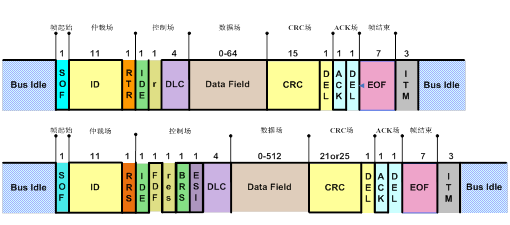

图1.canfd报文与can报文格式对比
bootloader设计与实现
• 系统概述
如图2所示，整套刷新系统主要包括bootloader上位机、刷写工具以及集成bootloader下位机软件的控制器。用户通过上位机的交互界面进行传输速率、请求id等设置并加载需要更新的控制器软件程序。bootloader下位机软件接收上位机传递的数据并写入到控制器的flash存储器中，实现控制器的在线刷新。刷写工具主要用于canfd报文传输。
图2.系统结构图
• 硬件实现
本实验中，开发了带canfd接口的控制器。图3给出了控制器在canfd收发器端的硬件原理框图。系统控制器选用瑞萨rh850 f1h系列芯片，该芯片支持6路canfd，canfd收发器选用nxp公司的tja1044gt。为保证控制器的emc性能以及网络系统要求，收发器需匹配合适的外围电路，包括终端电阻、终端电容及共模电感等。
图3.rh850f1h端canfd收发器原理图
• 软件实现
♦ bootloader下位机软件
bootloader软件基于his协议开发。bootloader软件架构采用分层模块，能够尽量降低模块之间耦合，提高开发效率和质量。
bootloader软件主要由canfd driver、canfd tp和dcm三部分组成，canfd driver模块实现canfd控制器和收发器硬件初始化以及canfd报文收发，canfd tp主要实现iso 15765-2协议以及诊断报文的处理，dcm模块实现iso14229中与程序下载相关的服务。

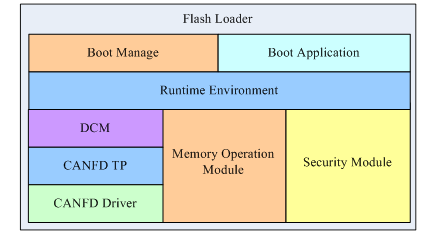

图4.bootloader软件架构
memory operation module负责控制器内存逻辑块配置、分段处理和非易失性数据管理。security module负责安全访问算法和数据完整性算法。runtime environment实现诊断协议的回调处理和控制整个系统的运行。上层的bootloader manager负责应用程序和bootloader启动处理及stay in boot功能。bootloader application实现时钟配置、时间片处理及中断重映射功能。
♦ bootloader上位机软件
图5.bootloader上位机配置界面
上位主要功能为系统设置和软件升级两部分。系统设置中可以进行仲裁场波特率设置、数据场波特率设置、通信通道选择、请求和响应id设置、id类型选择。为保证传输数据有效，上位机中设置有crc校验算法和安全访问算法的输入，crc校验用以保证数据传输的完整性，安全访问算法与下位机中的安全访问算法保持一致。软件升级主要为驱动文件选择和需要刷新的数据文件的添加。
ecu刷新实验
为了验证基于canfd总线的软件刷新效率，分别基于canfd总线和can总线的bootloader软件进行了八组刷写实验。

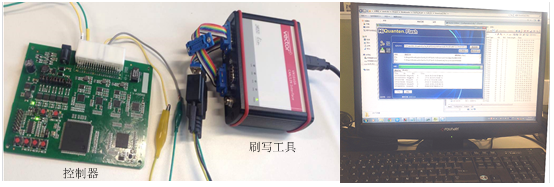

图6.ecu软件刷新实验
表1.基于canfd和can总线的刷写速率对比
如表1所示，canfd总线仲裁场设置速率为500kbps，数据场速率设置为5mbps， can总线的通信速率设置为500kbps。 刷写数据范围从420kb到3392kb，对比实验数据可知基于canfd的刷写效率相对普通can 分别提升保持在300%之上。
总结
本文介绍了基于canfd的bootloader软硬件设计及实现，通过实验验证相对于传统的基于can总线刷新方式，基于canfd总线的刷新效率有较大的提高。目前车载网络架构一般会根据控制器的功能分为多个网段，各个网段之间通过网关交互信息。在未来车载控制器刷新中可以充分利用canfd的带宽，实现基于网关的多路控制器同时刷新。
