打造温馨舒适的车内空间—多色氛围灯产品技术解析
概述
氛围灯是一种应用在汽车内部，用于烘托车内环境氛围的内饰灯，用户可根据需要设定氛围灯颜色、亮度，具有良好的用户体验效果。
多色氛围灯产品组成简介

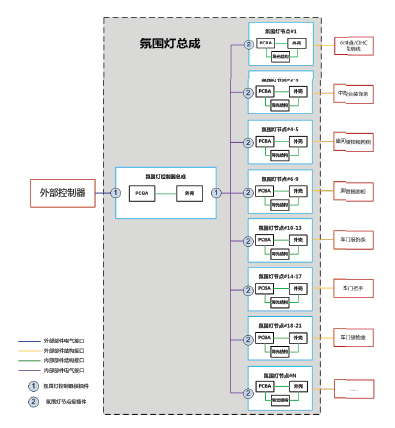

氛围灯产品由以下部分构成：
• 氛围灯控制器
• 氛围灯节点
.png)

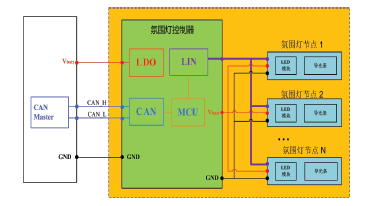

多色氛围灯产品功能简介
.png)
氛围灯控制器：
• can 总线通信
• 功能逻辑控制
• 发送 lin 报文至氛围灯节点
氛围灯节点：
• 接收并解析控制器发送的 lin 报文
• 控制 rgb led 颜色和亮度
产品特色
节点分组控制：
• 可通过单个控制器实现多个节点组控制
• 可实现节点 id 自动分配
过热保护及诊断：
• 可通过过热保护机制，降低由高温造成的器件损坏风险
• 可诊断 led 的短路和开路故障，并通过总线反馈
温度补偿机制 ：
基于所获取的led 结温，根据led 亮度与结温关系曲线，通过pwm 占空比调制进行补偿，以提高氛围灯颜色和亮度在不同温度工况下的一致性。
.png)
