概述

        先进驾驶员辅助系统(adas)近几年在汽车市场的渗透率越来越高，典型的adas系统包括acc、ldw、lka、aeb等主动安全功能。2020年4月1日交通部《营运车辆自动紧急制动系统性能要求和测试规程》(jt/t1242-2019) 发布，要求营运车辆必须集成aeb系统。adas是复杂的高精度机电系统，且与安全强相关。在整车生产环节，由于安装误差的存在会导致车辆adas系统性能下降甚至功能丧失。所以整车生产过程中需要对车辆进行标定以纠正adas系统的安装误差，从而保证其质量和安全性。

        经纬恒润依托多年的adas/ads产品开发配套经验和整车eol系统开发经验，开发了完全具备自主知识产权的 adas/ads标定系统。方案可覆盖前视摄像头标定、毫米波雷达标定、环视摄像头标定等。支持的车型可以从1r1v车辆到 5r1v。系统支持全自动标定，极大的提高了标定效率和标定质量。

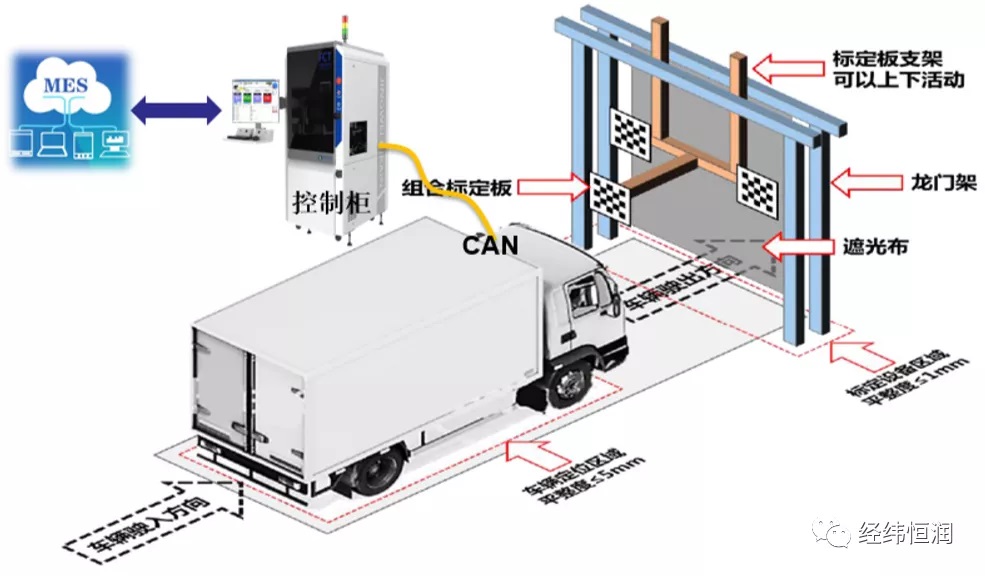

系统组成

        系统主要组成如下：

  •   车辆对中装置：实现车辆对中及纵向、侧向精准定位

  •   摄像头标定系统：提供摄像头标定环境，包含可精确定位的摄像头标靶和固定摄像头标靶的龙门架

  •   摄像头标定系统：提供摄像头标定环境，包含可精确定位的雷达标靶和固定雷达标靶的龙门架

  •   adas系统标定控制柜：包含用于运动控制的 plc 系统、运行标定软件的工业计算机、ups 等

  •   扫描枪：用于获取车辆 vin 码信息

  •   标定软件：实现标定流程、数据读取写入、mes 交互等

  •   车辆通讯模块 testbase-vci: 用于与车辆交互

系统功能特点

  •   具备安全可靠、高精度的车辆对中系统

  •   软件支持：生产过程标定模式、售后标定模式、路试标定模式

  •   软件支持 mes 接口，同时支持本地数据库

  •   软件支持故障显示，显示标定不成功原因

  •   支持 iso14229、iso14230、j1939 等 can 网络协议

  •   支持 ftp，tcp/ip，http 等以太网协议

  •   支持 doip 协议

  •   全自动标定

  •   具备完善的安全防护功能

  •   可支持经纬恒润自主研发的雷达模拟器，在标定的同时可进行 adas/ads 功能验证 , 一站（工作站）式解决标定和验证

系统主要技术参数

  •   自动对中系统保证车辆前 / 后轮轴中心横向偏移距离≤ ±2mm

  •   自动对中系统车辆前轴中心纵向偏移距离≤ ±3mm

  •   自动对中系统车辆横摆角精度误差 ±0.5°

  •   自动对中系统支持的车辆重量≥ 13t，可定制

  •   雷达标靶、摄像头标靶至少具备 4 个自由度，可以自动调整位置和角度

  •   标定时间≤ 3 分钟（针对 1r1v 车型）

标定流程及标定软件

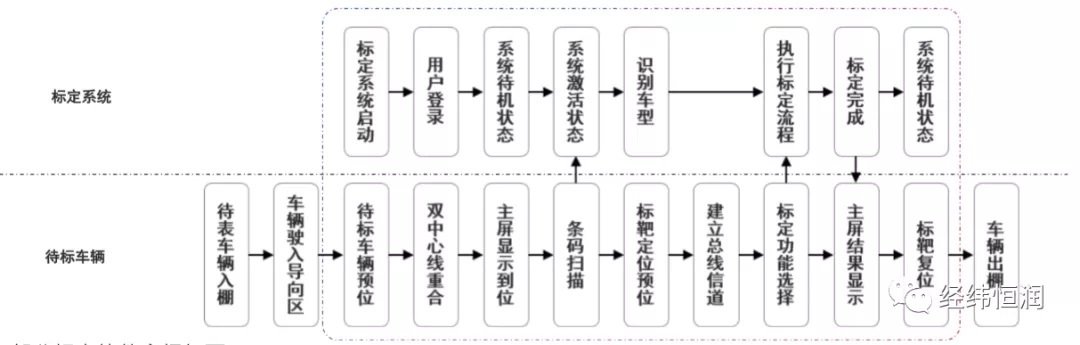

        典型的标定流程如下：

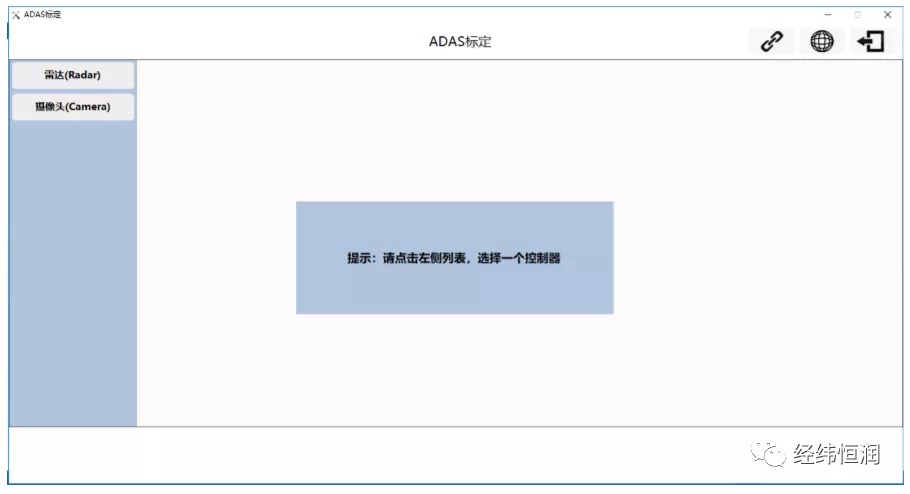

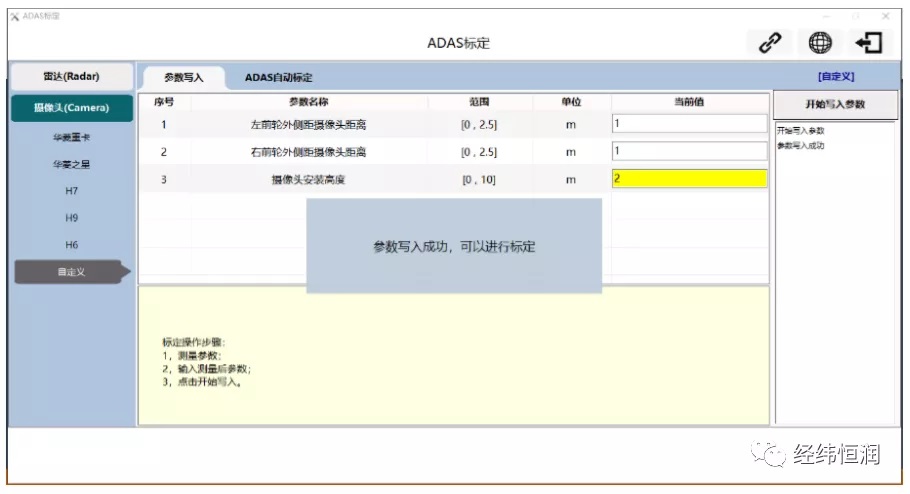

        部分标定软件介绍如下：

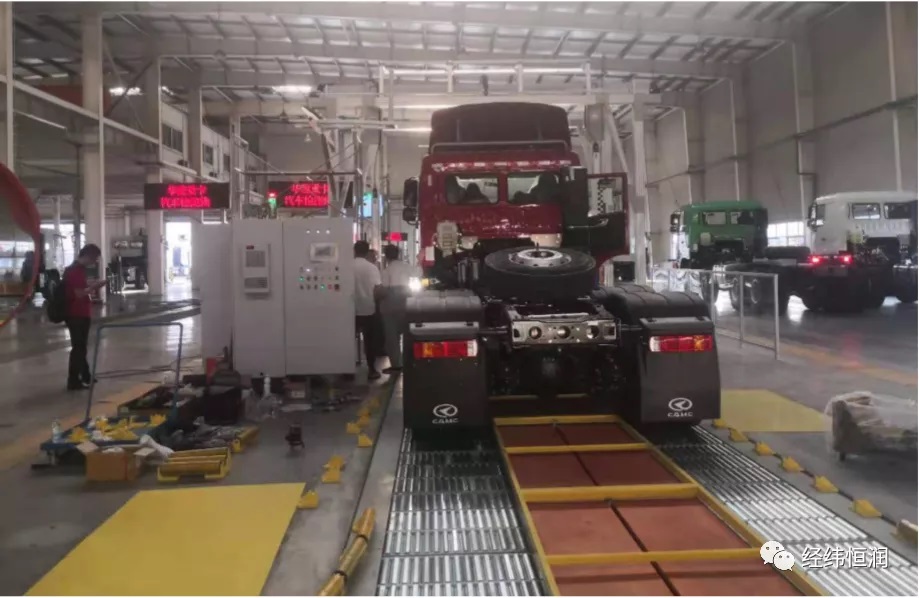

应用&案例
