概述

多色氛围灯是一种应用在汽车内部，用于烘托车内环境氛围的内饰灯，用户可根据需要设定氛围灯颜色、亮度，具有良好的用户体验效果。

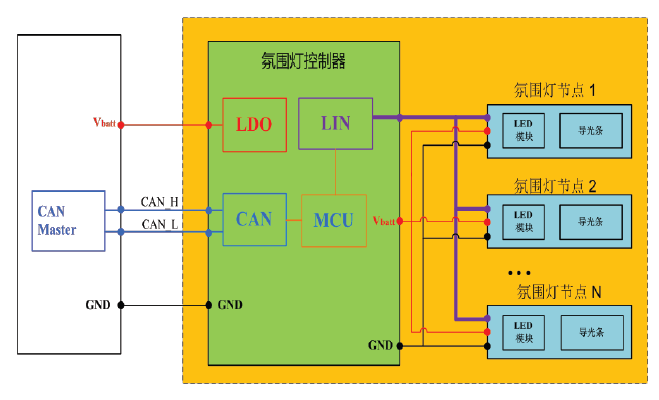

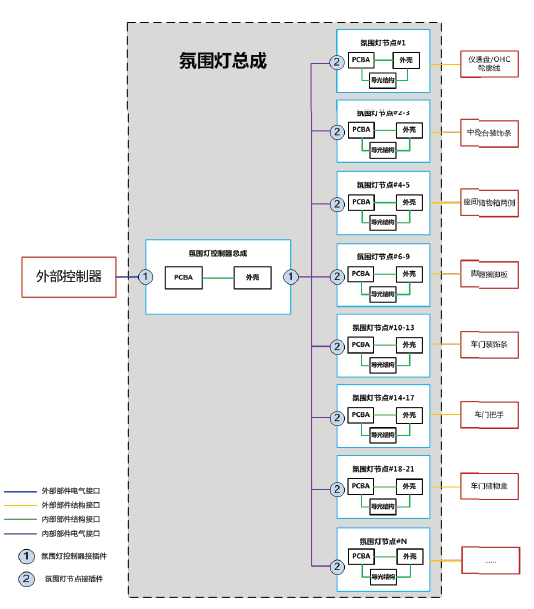

多色氛围灯产品组成简介

氛围灯产品由以下部分构成：

• 氛围灯控制器

• 氛围灯节点

多色氛围灯产品功能简介

氛围灯控制器：

• can 总线通信

• 功能逻辑控制

• 发送 lin 报文至氛围灯节点

氛围灯节点：

• 接收并解析控制器发送的 lin 报文

• 控制 rgb led 颜色和亮度

产品特色

节点分组控制：

• 可通过单个控制器实现多个节点组控制

• 可实现节点 id 自动分配

过热保护及诊断：

• 可通过过热保护机制，降低由高温造成的器件损坏风险

• 可诊断 led 的短路和开路故障，并通过总线反馈

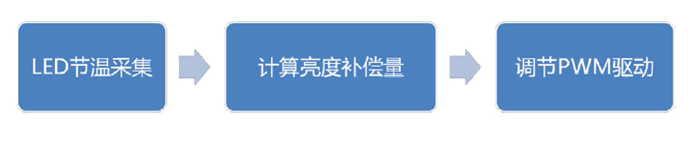

温度补偿机制：

基于所获取的led 结温，根据led 亮度与结温关系曲线，通过pwm 占空比调制进行补偿，以提高氛围灯颜色和亮度在不同温度工况下的一致性。

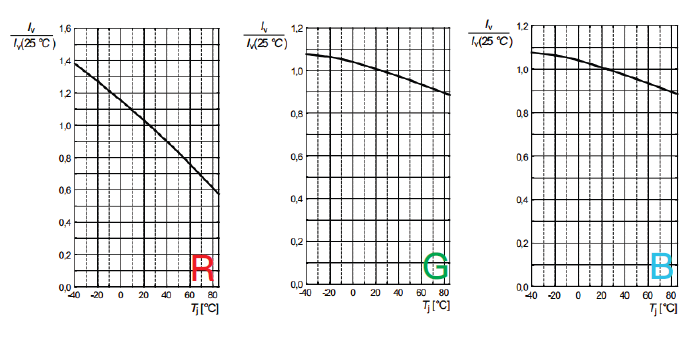

rgb led 的亮度vs结温曲线示例：
