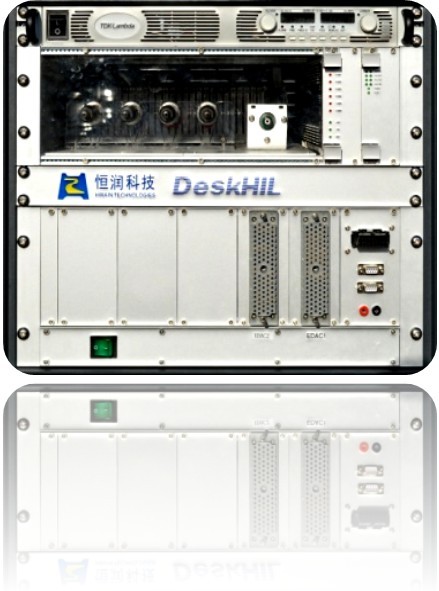

恒润科技发布全新的桌面hil测试设备—deskhil
概述
随着汽车电子技术的不断发展，在汽车电控单元（ecu）开发中，v流程已经被广泛应用，而硬件在环（hil）测试作为v流程中的重要环节，受到国内外厂商的高度重视。
随着汽车电子技术的不断发展，在汽车电控单元（ecu）开发中，v流程已经被广泛应用，而硬件在环（hil）测试作为v流程中的重要环节，受到国内外厂商的高度重视。
对于不同的厂商，hil测试的重点往往不同。对于单个控制器的hil测试，需要更小型化、低成本，更具针对性的凯发娱乐登录的解决方案，以满足控制器的功能测试的需求。

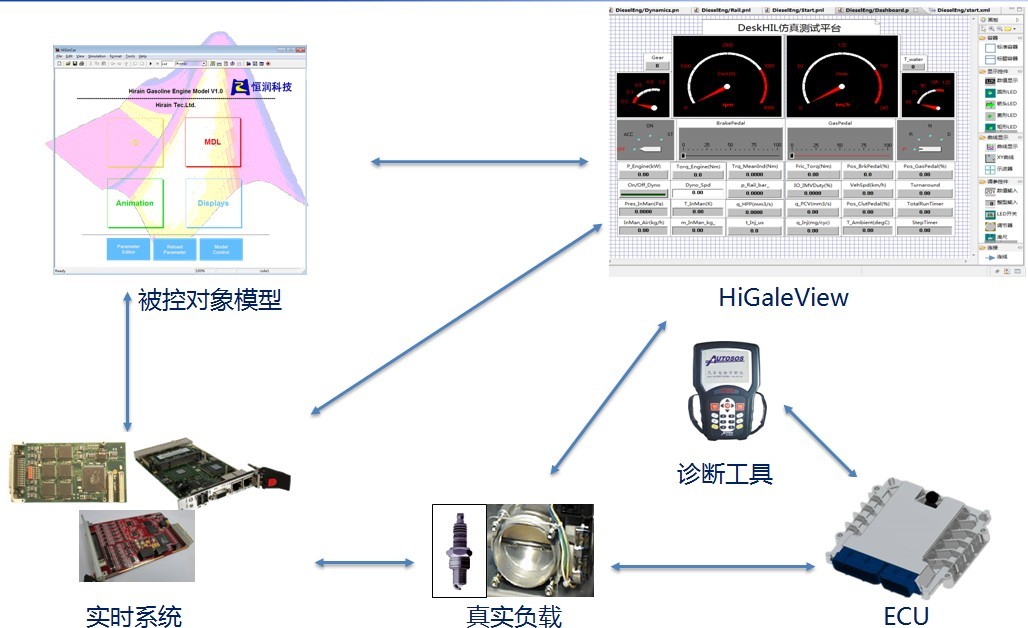

deskhil是用于单个ecu功能测试的硬件在环测试设备。基于deskhil，可以构建闭环系统，对被测ecu的功能进行全面的验证与测试，协助设计人员降低ecu软件缺陷。
deskhil支持的被测ecu：
• ems : diesel/gasoline
• tcu : at/amt/dct
• 车身电子稳定系统
• •••
deskhil支持的被测ecu：
• ems : diesel/gasoline
• tcu : at/amt/dct
• 车身电子稳定系统
• •••
产品介绍
• 硬件
deskhil不同于以往的硬件在环测试设备，它定位于单个控制器的功能测试。为满足不同控制器的测试需求，deskhil提供了丰富的硬件资源，并提供封装至simulink中的io板卡驱动程序，使被控对象模型与硬件环境无缝连接。
deskhil不同于以往的硬件在环测试设备，它定位于单个控制器的功能测试。为满足不同控制器的测试需求，deskhil提供了丰富的硬件资源，并提供封装至simulink中的io板卡驱动程序，使被控对象模型与硬件环境无缝连接。
.jpg)
.jpg)

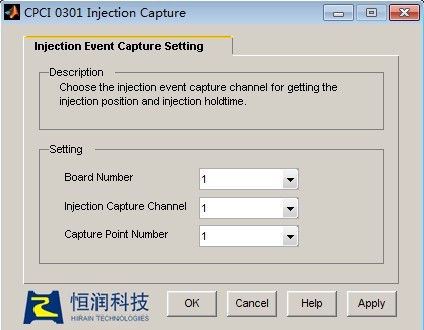

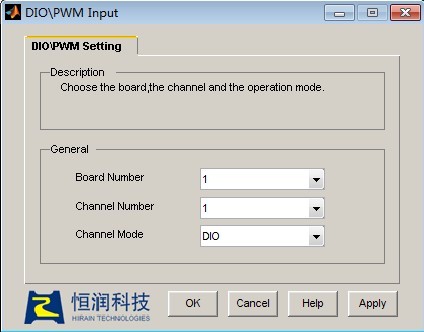

io板卡驱动模块
deskhil硬件资源：
♦ 信号仿真：
► 曲轴&凸轮轴信号
► 爆震信号
► 模拟信号
► 数字/pwm信号
► 电阻（温度）信号
► 轮速信号
♦ 信号采集：
♦ 喷油信号
♦ 点火信号
♦ 模拟信号
♦ 数字/pwm信号
♦ 信号仿真：
► 曲轴&凸轮轴信号
► 爆震信号
► 模拟信号
► 数字/pwm信号
► 电阻（温度）信号
► 轮速信号
♦ 信号采集：
♦ 喷油信号
♦ 点火信号
♦ 模拟信号
♦ 数字/pwm信号
• 软件：higaleview是简单易用的上位机实验软件，用户在一拖一放之间，即可轻松实现模型变量的监控和调参。
.jpg)

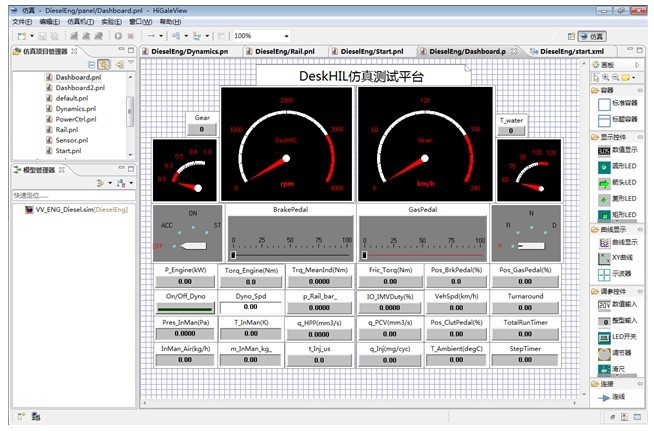

higaleview界面
• 模型
针对不同的测试对象，deskhil可搭配不同的被控对象模型。例如：
♦ engine: diesel, gasoline
♦ transmission: at, amt, dct
针对不同的测试对象，deskhil可搭配不同的被控对象模型。例如：
♦ engine: diesel, gasoline
♦ transmission: at, amt, dct

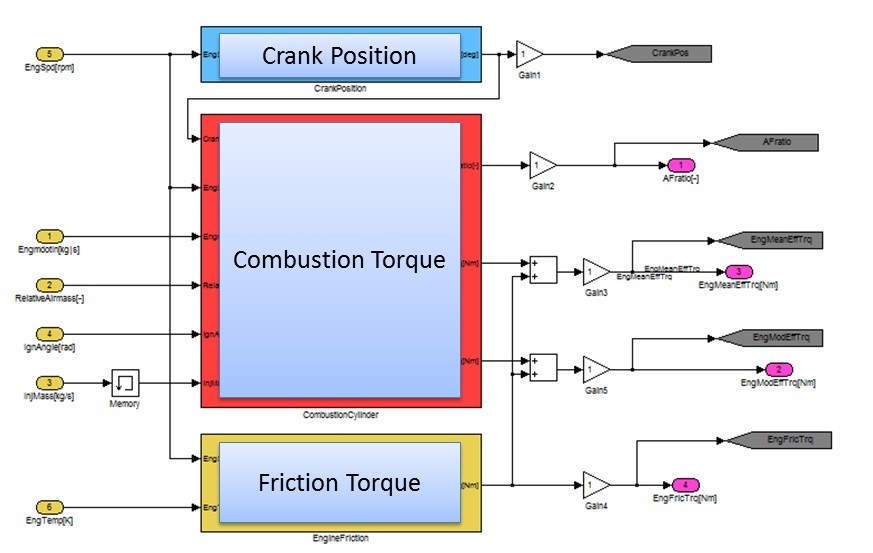

发动机模型示例
上述所有模型均由恒润科技开发，模型基于matlab/simulink平台，能够对被控对象进行高精度的仿真，从而完整的反映出被控对象的特性，为控制器的测试建立真实的环境。同时deskhil也支持客户自主开发的simulink模型。
产品优势
• 稳定易用
♦ 友好简洁的界面
♦ 拖拽式的软件操作
♦ 稳定的higaletarget操作系统
♦ 模型一键下载
♦ 更小的体积-高度仅42cm
• 优质服务
♦ 完整的售后培训（5天）
♦ 电话/邮件/远程桌面形式的凯发官方首页的技术支持
应用&案例
deskhil可以广泛应用于以下研发测试环节：
• 控制器硬件在环(hil)测试
• 控制器io模块功能测试
• 控制器应用软件模块测试

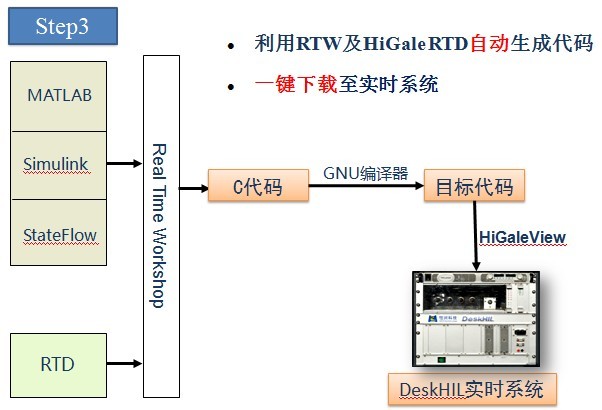

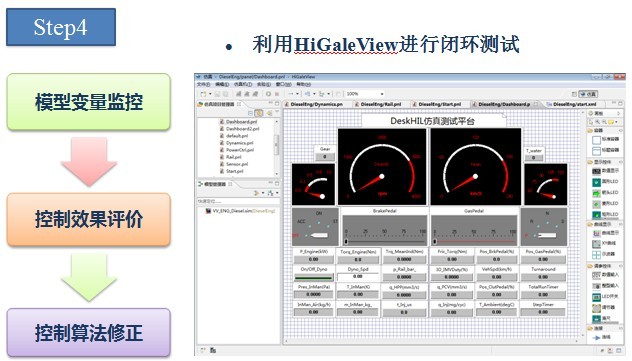

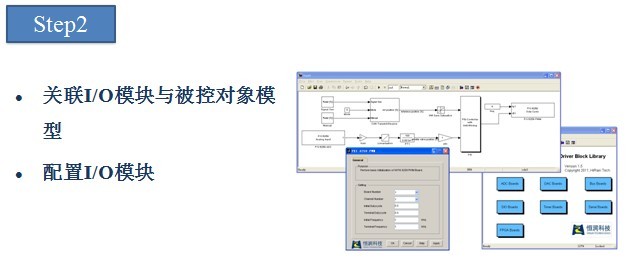

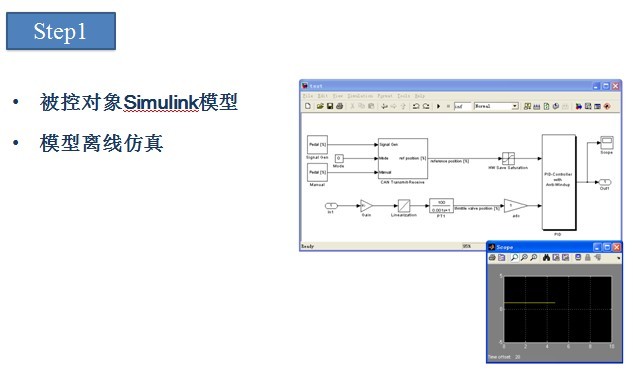

常见ems测试流程：
.jpg)
.jpg)
.jpg)
