概述

        随着消费电子和车辆电子的飞速发展，车载仪表和车载娱乐系统在内的 hmi（human machine interface- 人机交互界面）普遍向多功能多元化趋势发展，hmi 开发面临难度大、周期长、成本高的挑战。美国 altia 公司 25 年以来致力于为用户提供全套灵活易用的 hmi 开发工具，秉承所见即所得的开发理念，采用基于模型的开发手段，快速将概念设计实现为嵌入式代码，在保证高品质图形界面的同时，大幅提升开发效率。

产品介绍
        altia 采用基于模型的设计理念，它提供自动代码生成器、语言翻译器、api 函数以及 gl，可方便地将 hmi 图形界面设计直接转换为可执行的源代码，并与用户应用程序无缝集成，在多种操作系统及硬件平台上运行和显示，提高了设计效率，实现了从需求定义到产品实现的 hmi v 模式开发流程：

    ♦ 虚拟原型设计模型，替代文档定义 hmi 外观 & 交互需求，改善需求沟通
    ♦ hmi 模型设计，设计早期可进行系统级 hmi 仿真验证
    ♦ 通过自动代码生成技术，hmi 设计模型实现为嵌入式产品级代码

        altia 在汽车行业的应用方向：
    ♦ hmi 需求定义与概念发布
    ♦ 驾驶模拟器 hmi 原型实现、人机交互训练
    ♦ hmi 目标机产品实现
    ♦ 系统新功能可视化验证

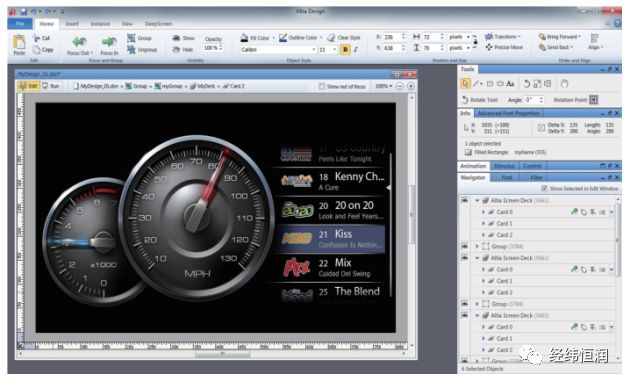

• 人机交互界面集成开发环境—altia design
        altia design，altia 产品家族核心工具之一，提供人机交互界面设计、仿真的集成开发环境，以 gui 式图形编辑器替代传统编程，方便向目标客户、市场人员、人机交互工程师、系统工程师、软件开发工程师提供统一的hmi产品模型，为仿真验证、迭代修改以及代码生成提供工程文件。其主要特点是：

    ♦ 支 持 各 类 资 源 导 入： 位 图 / 矢 量 图 /3d 模 型 /xml/photoproto&flowproto 产出物
    ♦ 零编程实现 hmi 行为定义
    ♦ 支持 2d 和 3d 的处理，能够实现丰富的 2d 和 3d 效果
    ♦ 支持模糊 / 扭曲 / 多语言 / 多皮肤 / 音频、视频文件播放等特性
    ♦ 评估设计对目标机的资源占用 ram / rom
    ♦ 配合多层显示控制器的层级管理模块
    ♦ 汽车专业图形控件库
    ♦ 模块复用与集成，团队共享，合作开发
    ♦ 免费授权界面运行于 pc 的 runtime
    ♦ 免费发布于网页的 web 插件

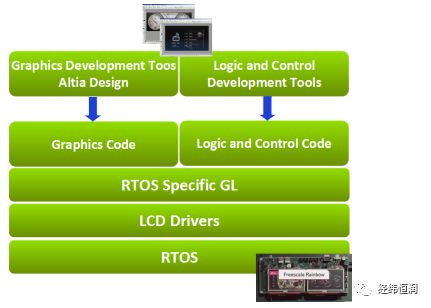

• 自动代码生成工具—deepscreen target
        deepscreen target，altia 产品家族的核心工具之二，是图形代码配置器和优化器，将 altia design 设计的界面原型转化为可部署的源代码。生成的代码为全开源标准 c 代码，经交叉编译部署于目标平台；节省数月乃至数年的手工编程时间，使程序员将精力集中于底层应用开发，加速产品市场投放。

    ♦ 主要特点
        ►一键点击生成目标代码，可选择部分 / 全部对象生成代码，代码尺寸小，效率高
        ►代码生成的优化选项：弹性裁剪属性、动态 / 静态存储、全屏显示等
        ►能够生成界面原型的独立应用程序、库文件（链接用户应用程序）
        ►提供并集成了所有目标平台的 makefle 文件，并可根据客户需求定制
        ►提供 altia 自定义的 gl：software render，可与硬件设备直接集成
        ►覆盖低中高端平台，包括无操作系统平台

    ♦ 代码质量保证
        ►符合 iso 15544 aspice 标准
        ►通过 iso 26262 asil 认证
        ►经静态测试工具 qac 验证，符合 misra 标准 c 语言编程规范

    ♦ 支持的目标平台配置
        ►操作系统：windows，linux，qnx，vxworks，android，unix，sgi，无 os，用户自定义 os
        ►图形库：win32，software render，opengl，opengles，x11，photon，windml，frame buffer
        ►芯片 & 处理器：freescale，renesas，yamah，fujitsu，altera，toshiba，atmel，xilinx，nec，arm，nxp，stmicro

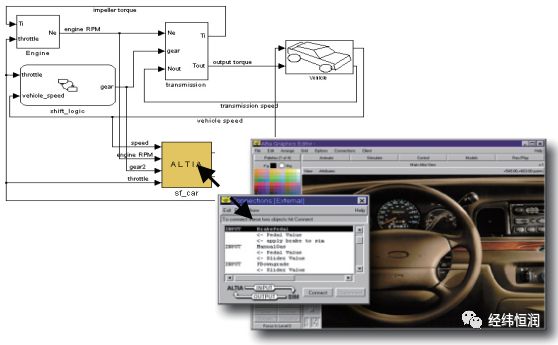

• 第三方环境接口—connections
        altia 提供了与第三方仿真软件的接口，可于程序中集成调用图形界面，实现两者集成仿真应用；以在产品实现阶段实现图形代码与底层应用程序集成。altia 支持的第三方环境有 :
    ♦ c/c 、visual basic、java
    ♦ matlab/simulink/stateflow、vector canoe、rhapsody
    ♦ tesis、dspace

• 其他工具

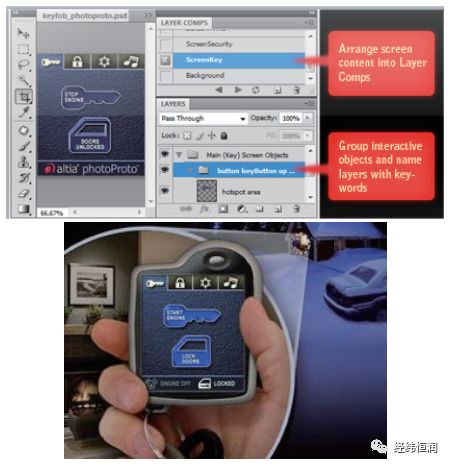

    ♦ photoproto：基于 photoshop 的控件生成工具
    ♦ flowproto：基于 microsoft visio 的控制逻辑生成工具

应用&案例
• 案例展示

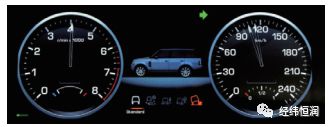

range rover 全液晶数字仪表

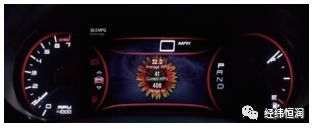

dodge dart 仪表信息液晶显示屏

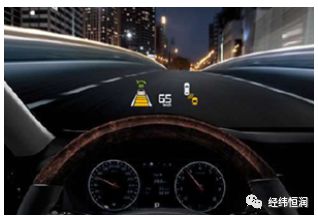

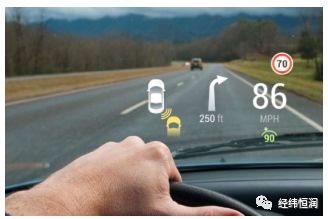

现代（hyundai）genesis hud

起亚 kia hud

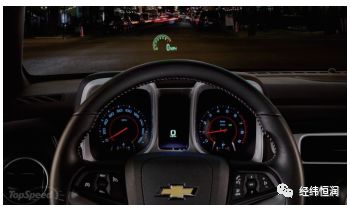

chevy zeta and chevy camaro hud

lexus gs and lexus nx hud

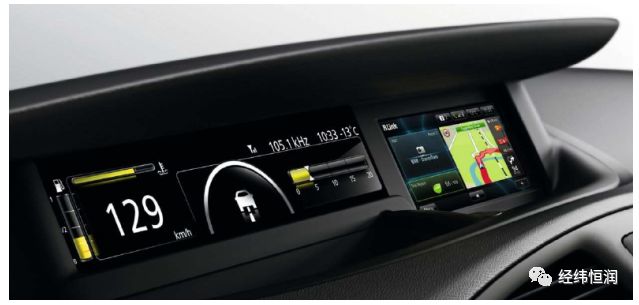

雷诺 megane laguna

• 部分用户
  汽车：中国一汽、福田汽车、东风电子科技、哈尔滨风华科技、大陆电子 ( 中国 )、长安汽车等。
