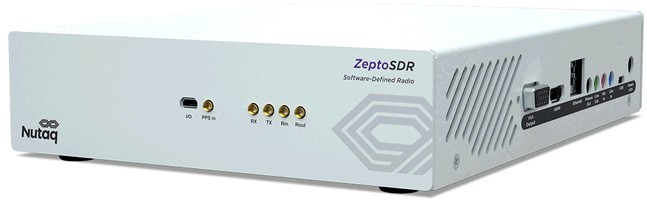

nutaq公司推出产品zeptosdr
nutaq公司的zeptosdr产品是一款由zedboard和radio420s组成的，集成的、灵活的软件无线电(sdr)凯发娱乐登录的解决方案，该产品支持gnu radio开发环境。
.jpg)
zeptosdr的目标用户
♦ 基于uhf波段的完整的软件无线电凯发娱乐登录的解决方案
♦ 基于zynq的功能强大且低功耗的zedboard凯发娱乐登录的解决方案
♦ 缩短外部向嵌入式主机迁移时间
♦ 高性能、宽波段的无线电研究
♦ 熟悉gnu radio开发环境，希望缩短研发周期
♦ 高精度、高效、自动校准的无线电凯发娱乐登录的解决方案
♦ 鲁棒、集成、散热好、便携的sdr系统
♦ zedboard和gnu radio协同开发
.jpg)
zedboard基带板
.jpg)

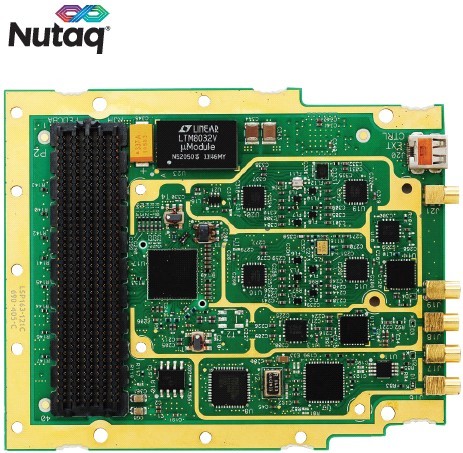

radio420s fmc子卡

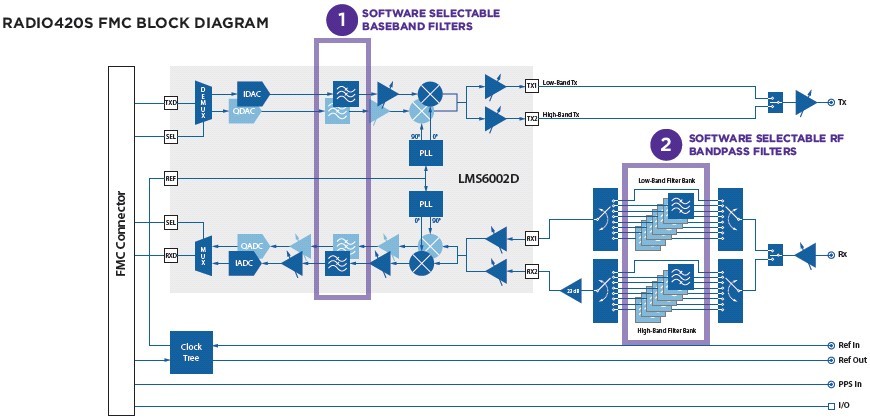

radio420s fmc
nutaq公司的 radio420s fmc子卡为波形开发者提供了射频接口的灵活控制：
♦ 频率调谐：从300mhz到3ghz的宽波段
♦ 抑制干扰：14个可选的射频带通滤波器
♦ 波段隔离：1.5到28mhz可选的基带带宽
♦ 高信噪比：屏蔽，自动校准
• radio420s fmc特性
♦ 宽波段：300mhz~3ghz

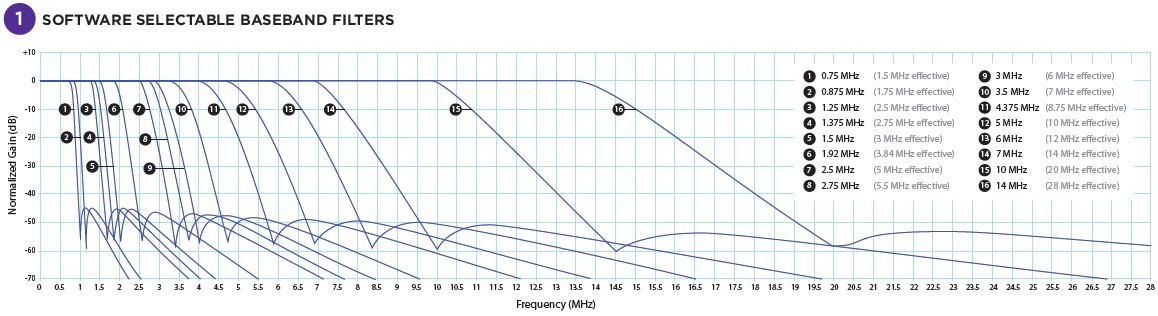

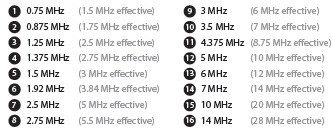

♦ 软件可选基带带宽：1.5-28mhz

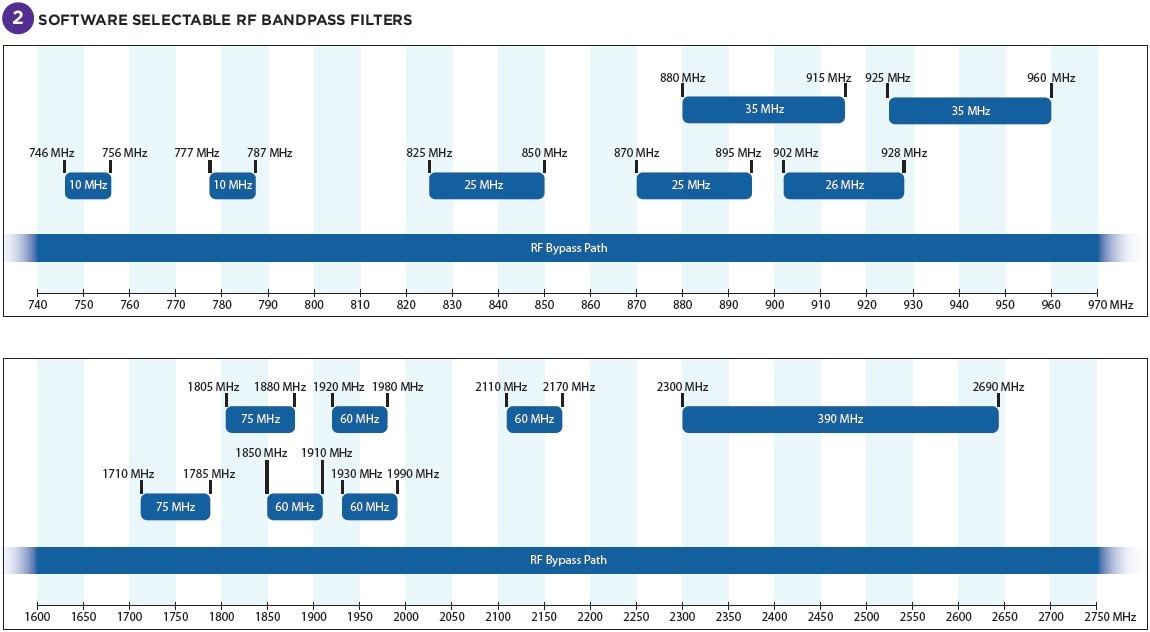

♦ 软件可选射频带通滤波器（用于标准无线应用）或全带宽直通
♦ 最大输出功率：10dbm
♦ 输入灵敏度：-103dbm（<1.5ghz），-90dbm（>1.5ghz）
♦ 软件可编程tx/rx模拟动态范围：70db
♦ 面板独立的tx和rx天线
♦ 独立的tx/rx路径用于fdd/tdd模式
♦ 可选的参考时钟输入：内部或外部（通过前面板）
♦ 板上配有低抖动参考时钟，交叉开关和同步pll
♦ 面板i/o扩展口用于外部控制（例如与外部发射功放接口）
♦ 屏蔽噪声
• radio420s fmc性能
♦ 发射
► 射频范围（-3db）
低波段：300-1600mhz
高波段：1500-3000mhz
► 频率分辨率：2.4hz
► pll建立时间（50khz带宽）：20us（不包括编程时间）
► 宽带底噪：-124dbc/hz
► 输出三阶交调：-60dbc
► 杂散
带内：-100dbc
邻近信道：-60dbc
► 总增益控制：70db
► p1 db输出
低波段：10dbm（典型值）
高波段：5dbm（典型值）
► 载波抑制：-50dbc（典型值）
► 边带抑制：-45dbc
► 输出阻抗：50欧姆
♦ 接收
► 射频范围（-3db）
低波段：300-1600mhz
高波段：1500-3000mhz
► pll建立时间（50khz带宽）：20us（不包括编程时间）
► 宽带底噪：-100dbfs
► 灵敏度（信噪比5db，带宽200khz）
低波段：-103dbm
高波段：-90dbm
► rx增益控制
低波段：79db
高波段：73db
► 最大绝对输入功率：-13dbm
► 宽带增益滚降
低波段：8db（典型值）
高波段：10db（典型值）
► 三阶交调
低波段：-61dbc到-56dbc
高波段：-50dbc到-45dbc
► 动态无杂散比：50dbc
► 输入阻抗：50欧姆
.jpg)
.jpg)
.jpg)
.jpg)
zeptosdr板上的双核arm cortex-a9和zynq-7020的artix-7系列fpga采用紧耦合的方式，用户可以用来：
♦ xilinx artix-7 fpga用于密集计算，如下变频，上变频和其他物理层组件如ofdm
♦ soc的双核arm cortex-a9用于上层协议层
♦ 超过单个fpga处理器的性能，实现高带宽和低延迟
对于使用zynq-7000系列开发的用户，zynq低成本低功耗的特点将减少成本缩短研发周期。
• 细则
♦ xilinx xc7z020-1clg484
► 包含双核arm cortex-a9，最高667mhz
► 包含xilinx artix-7（85k个逻辑单元,276 gmac,220个可编程dsp slice）
♦ 512mb ddr3，256mb quad spi flash
♦ 4gb sd卡
♦ 1x千兆以太网
♦ 1xusb otg 1xusb uart
♦ fmc lpc
♦ hdmi，vga，128*32 oled
♦ 滑动开关，按钮开关
♦ 音频输入/输出编解码器（输入输出线，耳机，麦克风）
♦ xilinx xadc头
♦ 调试jtag/dap
♦ nutaq linux嵌入式操作系统框架结合xilinx zynq.
♦ 以太网连接远程linux/windows pc
.jpg)

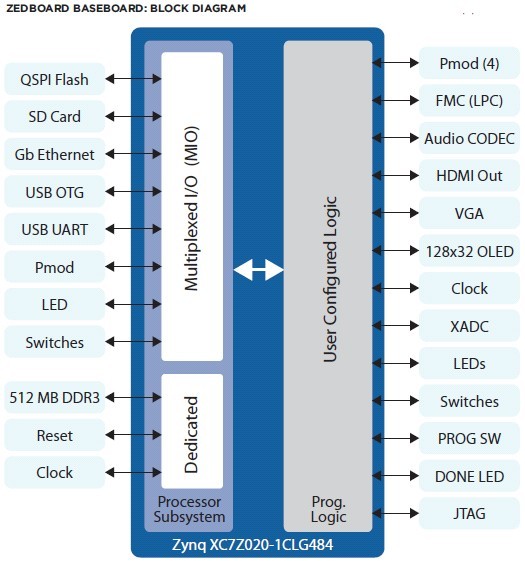

zedboard基带板框图
软件关键特性
• nutaq板级软件开发包
nutaq板级支持开发包是能够明显缩短低附加值任务（如接口编程，适应fpga约束，上位机驱动调试）开发时间的工具组件包。
该组件包包括：
♦ 射频逻辑接口（artix-7上）和校准示例（arm cortex-a9上）
♦ 开发框架
♦ 等效的外部和嵌入式api
♦ cce（通信控制引擎）应用解释来自主机的api调用，并且把他们映射成相关的嵌入式api调用
♦ linux外部主机驱动
♦ 实时数据传输（rtdex）是外部主机和arm cortex-a9之间高效的基于linux的数据流api
♦ 应用例程
• zeptosdr gnu radio插件
.jpg)
zeptosdr的特色在于能和gnu radio基于模型设计工具无缝集成，结合图形化的开发环境（或者python脚本命令）和自动代码生成。使用gnu radio能极大地加速应用开发，缩短开发周期，减少项目成本。
组成：
♦ zeptosdr
► avnet的zedboard
► nutaq的radio420 fmc子卡
♦ 2个mmcx公口转sma母口线缆 + 2个frs天线
♦ nutaq gnu radio插件
♦ nutaq bsdk软件
♦ xilinx ise webpack软件带有设备绑定的chipscope license
♦ 12v ac/dc电源
♦ 4gb sd卡
♦ micro-usb线缆
♦ usb适配器：micro-b公口转标准a母口
♦ zeptosdr快速入门指南
♦ zedboard快速启动向导
