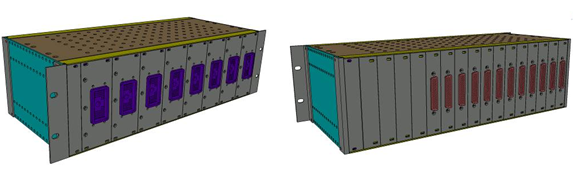

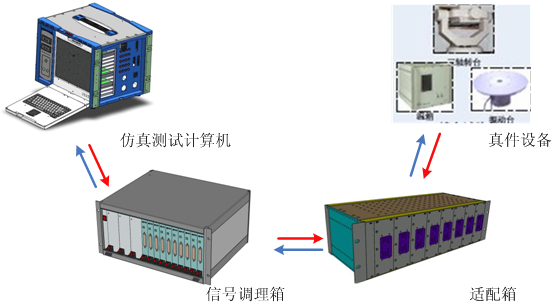

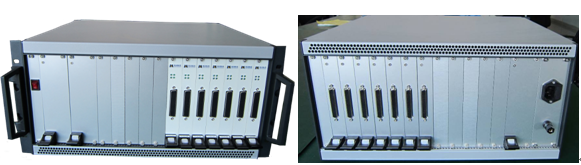

信号调理适配系统
.png)
.png)
.png)

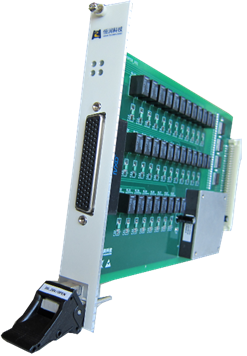

| 型号 | 通道数目 | 总线/接口 | 功能及指标 |
| hr-cpci-2301 | 16 | 欧插9 |
模拟信号输入调理 输入信号：单端信号，共输入信号地 输出信号：单端信号，共隔离地 隔离方式：输入输出隔离，非路路隔离 模拟输入电压范围：-19v~+23.5v 模拟输出电压范围：-10v~+10v |
| hr-cpci-2402 | 16 | 欧插96 |
模拟信号输出调理 输入信号：单端信号，共输入信号地 输出信号：单端信号，共隔离地 隔离方式：输入输出隔离，非路路隔离 模拟输入电压范围：-10v~+10v 模拟输出电压范围：-20v~+28v |
| hr-cpci-2101 | 32 | 欧插96 |
数字信号输入28v/open调理 输入高电压：3-28v 输入低电平：0~1v 输入阻抗：2kω@0.0125w 输出逻辑：ttl（输入:h,输出:l；输入:l,输出:h） |
| hr-cpci-2102 | 32 | 欧插96 |
数字信号输入gnd/open调理 输入低电平：0~1v 输入电流：灌电流2.5ma 输出逻辑：ttl（输入:open,输出:l；输入:l,输出：h） |
| hr-cpci-2201 | 32 | 欧插96 |
数字信号输出28v/open调理 单路输出保护电流： 0.5a 数字输入：ttl, cmos 输出逻辑：输入:h,输出:+24v；输入:l,输出open 单通道最大输出功率： +24v，0.5a; 32通道总功率：+24v, 5a |
| hr-cpci-2202 | 32 | 欧插96 |
数字信号输出gnd/open调理 数字输入：ttl, cmos 输出逻辑：输入:h,输出:0_gnd；输入:l,输出open |
| hr-cpci-2501 | 32 | 欧插96 |
28v/open采集调理 输入高电压：3-28v 输入低电平：0~1v 输入阻抗：2kω@0.0125w 输出逻辑：ttl（输入:h,输出:h；输入:l,输出:l） |
