基于utca架构的无线通信系统凯发娱乐登录的解决方案
.png)
1．基带处理模块（perseus6010 v6）
该模块是mid-sized、针对utca/atca平台的amc板，板上具备一块xilinx v6 fpga以及支持多种交换协议，它也是一块商用的v6 fpga系统。作为信号处理系统的主处理器，v6 lxt和sxt fpga提供极强的处理能力，实现信号处理各种算法如通信的调制解调算法、数字信号的滤波和变换等，并且它支持多种传输协议，通过对应的mch板卡可以进行数据的高速传递，特点如下：
● 可选lxt和sxt virtex6 fpga；
● 具有一个vita57.1 fmc扩展
● ddr3 sodimm接口，提升系统存储能力
● 支持多种交换架构(pcie\srio\xaui\gige)
● 根据板上时钟选择，支持amc r2.0和r1.0
● 基础时钟100mhz、125mhz、625mhz(pcie/gige/xaui/srio)、默认使用pcie的100mhz作为交换时钟
● 具有ipmi控制器
● 具有一系列软件开发工具，提供fpga和ipmi的jtag调试接口
.png)
.png)
2．双通道ad/da转换模块（adac250）
该模块是通用的、vita57.1工业标准的fmc 模块，提供双通道的adc和dac，它与前端的射频设备相连，完成数字上下变频等操作，可以采集和回放信号，并通过fmc接口与后端的基带处理模块直接相连，其特点如下：
● 两通道250msps 14bit adc(ads62p49)、两通道1gsps 16bit dac(dac5682z)
● 集成可编程增益控制
● 高带宽、交流耦合
● 支持多时钟配置(板上低抖动参考时钟和同步pll、外部参考时钟、外部采样时钟)
● 通用的、vita57.1工业标准的fmc 模块
● 与nutaq的utca perseus amcx即插即用

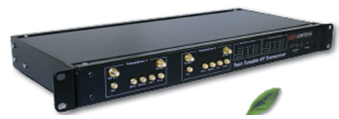

.png)
.png)
.png)
amc-6487c是一款单宽，全高amc卡，用于高性能、高带宽信号处理。amc-6487c提供3片dsp6487,共包含9个1ghz dsp内核与1个fpga，使得应用可以有效地优化与划分系统资源。amc-dsp01的10gbps srio符合picmg amc.4标准，可以为数据传输提供足够的带宽.它的以太网接口可用于数据流传输。此外，其用户可配置高速 i/o，在fpga控制下可连接背板或前面板串行端口。特点和优势如下：
● 三片ti tms320tci6487 dsps，每片带有3个1ghz c64x+dsp核
● 一片xilinx v4 fx100 fpga, 用户可编程
● 一共768mb存储
● gig ethernet接口传输
● cpri和obsai兼容的前面板天线接口
● 软件和固件库支持
.png)
.png)
.png)
am4020是一款功能强大的单宽amc处理器模块，使用intel mobile core i7处理器，主频2.53ghz。am4020在计算能力和图形显示上都提供了超强的功能。模块集成存储单元控制器，pcie以及图形处理器。其特点和优势是：
● intel core i7，主频2ghz或者2.53ghz；
● 高达8gb的ecc ddr3 memory；32gb nand flash；
● 4*gbe，4*sata，2*pcie*4
● 提供linux（redhat、fedora）的bsp
● 支持windows7, windows xp, windows server 2008, windows xp emb.
.png)
7、可选模块——memory amc（am4510（kontron））
控创 am4510 sata amc 存储模块使用intelsata ssd硬盘，具有更强的性能、可靠度、强固度，并且更加节能。由于使用了固态设计，内部没有移动部件、可移动结构以及寻道时间，使得intel x25-e sata ssd 具有极快速的读写速度及 i/o, 与传统存储设备相比性能有着极大的提升。全新 am4510 amc 可提供 64gb 存储容量。可与兼容 picmg amc.0 r2.0 and amc.3 r1.0 的 控创advancedtca处理器及载版产品配合使用。其特点和优势是：
● intel x25-e sata固态硬盘(ssd)
● 32gb和64gb可选
● picmg amc.0 r2.0/amc.3 r1.0
● 卓越的读写次数及io
.png)
8、mch模块——nat-mch
nat-mch根据utca架构系统指标提供各种功能的交换和管理能力，支持多达12个amc子卡，1~4个供电单元以及两个散热系统。对于某种应用来说，mch板采用哪种交换协议是设计系统之时定好的，nat-mch会根据不同的需要提供不同的交换板。其中mch交换板根据标准分为4个tongue（舌头），其中tongue1提供管理和基本的gige交换，tongue2提供时钟分配，tongue3和4主要提供srio和pci express。每个tongue上的金手指接口也按照一定协议分为不同的port，其数据的交换和传输通道要与机箱背板的走线相对应。utca技术里mch和背板技术是非常关键的，供应商会提供标准的背板和mch，也可以根据用户的特殊需求提供特殊的背板走线形式和mch板卡，下图是nat-mch的几种形式：
.png)
.png)
.png)
.png)
(1).png)

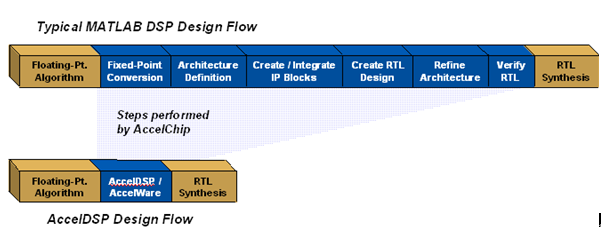

当然，在传统设计流程中，很多设计人员采用基于m的模型作为系统设计中的前期仿真，每个设计都面临量化、高级语言到hdl语言的转化、ip核的集成、测试向量的编写与hdl带码验证等问题，而且随着设计的复杂度提高，往往会占用设计人员的许多时间，使设计人员很少有时间去分析设计的合理性，以至许多设计人员都希望能将m编写的模型直接转化为vhdl代码和system generator for dsp模块，acceldsp通过与matlab的完美结合，提供了将基于m的模型转化为vhdl代码的凯发娱乐登录的解决方案。它将传统的fpga设计流程纳入到一个集成的环境中，并能提供以下功能：
● 根据.m模型中的数据完成浮点到定点的量化，并能根据特殊需求进行手动修改。
● 将.m自动转化为hdl代码，并可以在集成环境中进行代码效率分析。
● 提供从.m模型一直到rtl门级代码的多角度仿真分析及结果对比
● 丰富的设计报表，为设计的优化和合理性提供指导
● 丰富的ip核（包括数字信号处理、通信、线形代数中矩阵分解与求逆），减少设计难度
.png)

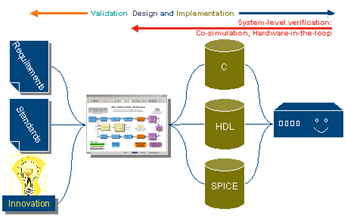

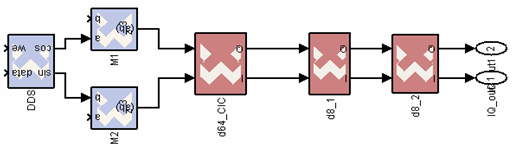

基于模型的设计方法（mbd）将系统仿真分析与特定硬件实现无缝地衔接，以缩短设计周期。恒润科技将这种设计流程引入到公司的自研产品设计中，取得了良好效果。另外，根据国内部分使用单位反馈，这种设计流程解决了以往设计流程中不足之处：
● 设计平台的统一，避免了不同仿真与设计软件间的不断切换；
● 系统级的设计视角，追求系统指标与功能的实现；
● 细致而简便的量化方法，确保系统实现所要求的精度；
● 图形化的建模方法与自动代码生成，使设计直观易懂，继承性好，移植方便。
