rhapsody — mbse 开发工具-凯发官方首页

         rhapsody 是基于uml/sysml 的模型驱动开发集成环境，专注于嵌入式和实时系统。通过rhapsody 的模型驱动体系，可以快速地将应用模型部署到实时嵌入式操作系统。rhapsody 适应迭代设计与开发，软件开发可以在宿主机环境持续的执行和验证，继而生成嵌入式应用，下载到目标机进行测试。



        rhapsody 同时提供了种类众多、功能强大的add-ons 扩展模块，满足客户不同的应用需求。针对嵌入式软件，rhapsody 支持c、c 、java、c# 及ada 语言，支持完整动态代码生成，仿真及目标环境执行功能。支持迭代开发及快速原型，便于快速交付高质量系统。


产品家族功能介绍

• rational rhapsody architect for systems engineers: 是一个面向复杂系统工程项目的基于模型的系统工程 (mbse) 环境

• rational rhapsody architect for software: 一个集成嵌入式软件开发环境，使用基于 uml 的建模功能来设计和开发嵌入式软件并使其可视化

• rational rhapsody design manager:整个工程团队协作、共享、审查和管理设计与模型环境

• rational rhapsody designer for systems engineers: 将模拟和模型执行添加至 mbse 环境，帮助启用对需求、架构和行为的早期验证功能

• rational rhapsody developer: 通过模拟、行为代码生成和实时系统集成，开发和验证嵌入式软件应用程序环境



产品组成

• 支持从 doors 工具导入、管理并追踪需求。分析需求并追踪至设计、实现以及测试工件，有助于提交适合的产品并及时对需求变更做出响应

• 先进的需求影响分析，覆盖度分析

• 提供synergy、rtc、cc等配置管理工具集成接口，支持并行开发与协作。提供例如diffmerge 等图形化的模型元素比较与合并工具

• 可扩展、可定制，有助于集成到您现有的流程或是第三方工具，支持并保护现有资产

• 通过reporterplus工具插件或ibm rpe提供可定制化文档自动生成

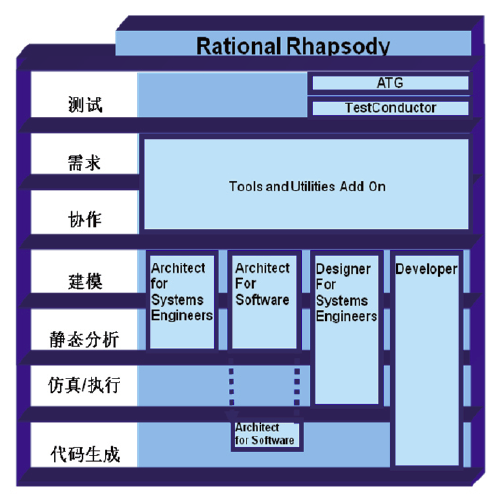

• ibm® rational® rhapsody® 产品及扩展功能模块关系如下图所示：







扩展功能模块介绍

• rhapsody tools and utilities add on

  rhapsody 与外部环境的交互接口包，包含：

    •  reporterplus：基于模型可定制生成文档，满足公司及业界标准

    •  gateway：提供先进的需求可追踪能力。基于需求管理工具的导入、管理并追踪需求

    •  webify：可视化面板，支持快速原型测试

    •  xmi toolkit：便于不同的支持xmi标准的工具之间的模型转换

    •  siemens teamcenter se接口

    •  soa (wsdl)支持

    •  mathworks simulink接口



• rhapsody test conductor
   基于模型测试工具模块：

    •  遵循uml规范，基于场景的嵌入式测试生成和检验套件

    •  应用uml 顺序图定义测试

    •  使用插桩、监视、驱动等测试技术

    •  参数化表示测试用例告

    •  通过不同颜色给出错误报告

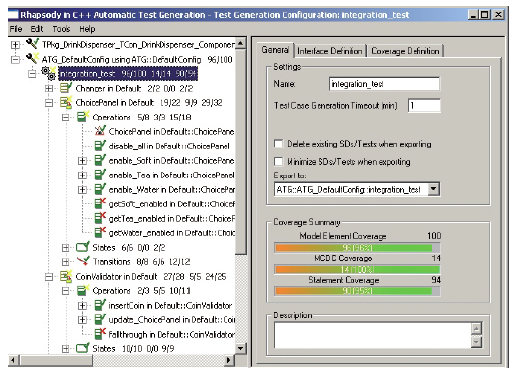

• rhapsodyl 模型automatic test generation add on

    rhapsody 模型测试用例自动生成工具。
    •  根据 um生成系统和软件的完整测试用例对于不同模块进行针对性测试，如：模型元素覆盖率测试，mc/dc覆盖率测试等

    •  自动生成 各种测试用例用于单元测试、集成测试、回归测试

    •  提供测试用例的文本和xmi格式的输出

    •  通过testconductor提供白盒观察测试执行的窗口，形成一个灵活、可扩展、可跟踪的测试平台



• rhapsody developer rules composer and rules player add ons
   提供代码生成定制化能力，模型转换引擎。





主要技术功能

 • 模型驱动的嵌入式软件开发支持，可视化逆向工程支持





 • 快速系统原型与仿真测试支持





  • 模型驱动的验证支持





  • 基于模型的测试





  • 实时框架与动态模型代码关联支持







• autosar 从概念到代码的工作流程

   rhapsody 改进了对 autosar 标准的支持功能，使用统一建模语言（uml）一一来为与autosar rte 相集成的整个软件构件生成 c 代码。
