vision控制器标定及网络分析工具

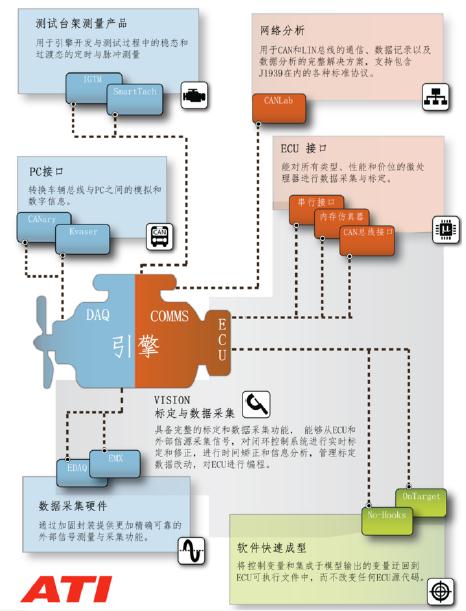

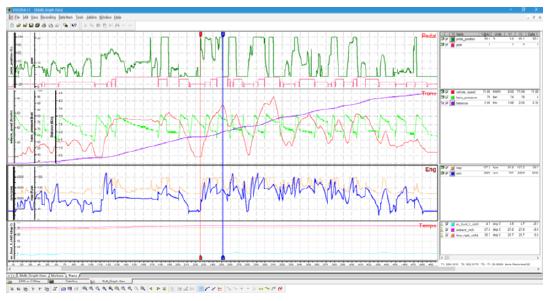

vision 标定和数据采集软件是一个强大的集成工具包，各个工具包可以无缝组合在一起，提供集成的可定制的应用程序，从而能够实现完整的标定和数据分析功能，包括从电子控制单元及外部源收集数据，测量输入和输出之间关系，实现闭环控制系统的实时标定和校准，全部信息的时差校正和分析，标定数据变化的管理，以及电子控制单元(ecu) 的编程等。
.jpg)
基本特性
vision 专注于可定制性、高效、扩展兼容性、简化步骤、并行任务、以及可编程性以简化工作；加快ecu 的开发过程。

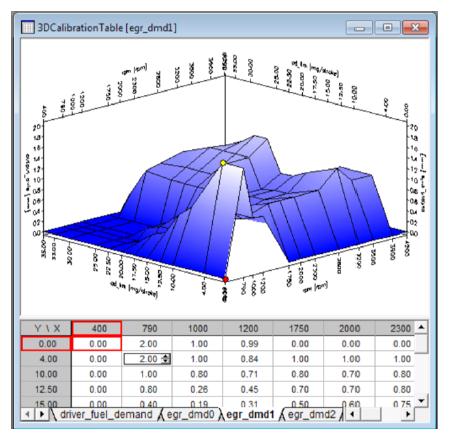

• 标定功能
♦ 支持在没有ecu的情况下离线标定
♦ 图形化多维标定
♦ 支持多种标定数据项编辑方法
♦ 标定变化批处理
♦ 创建 / 编辑 / 导入 / 导出 ati、dcm、vector、matlab、vat2000 或asam cdf 格式标定文件
.jpg)
• 标定数据分析
♦ 后分析功能
♦ 数据统计分析，如均值、标准差等
♦ 通过创建模版对数据进行快速处理
♦ 创建基于数据的运算处理
.jpg)

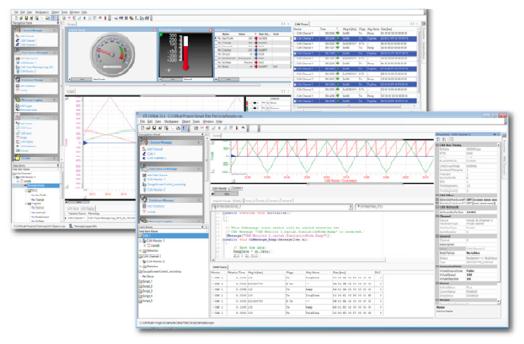

• 网络分析
♦ canlab分析工具
♦ 兼容多种can硬件接口
♦ 能导入/导出多种数据库以及记录文件格式
♦ 无偿提供分析及脚本功能
♦ 提供一个多功能的条形图数据记录器
♦ 修改设定时无需中断通信 – 能在任何时候开始或停止
♦ 数据记录
♦ 即插即用，无需中断软件运行
.jpg)
• 软件扩展
♦ 支持面向车辆的标准和第三方软件接口
♦ vision api提供脚本扩展能力
♦ no-hooks/ontarget工具包快速原型开发
♦ simulink模型集成
♦ avl的indicom高级燃烧分析软件
♦ kibox燃烧分析测量系统

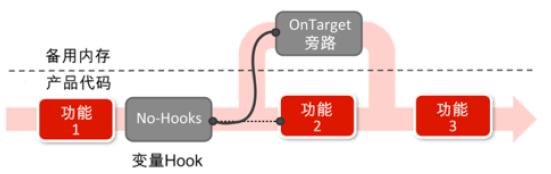

• 快速原型
♦ no-hooks提供ecu参数的旁路功能
♦ ontarget替换ecu参数的计算代码
♦ 通过与simulink集成构建基于ecu标定方式的快速原型
♦ 面向量产开发ecu的快速原型
.jpg)

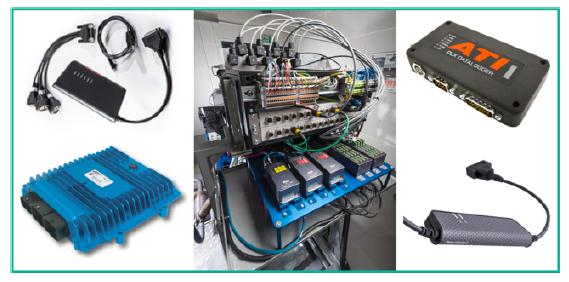

• 硬件选项
♦ ati标定凯发娱乐登录的解决方案提供多种接口方式连接设备
♦ 支持ati的总线接口设备
♦ 支持第三方can接口
♦ ip67级别emxtm系列数据采集模块
♦ 基于debug接口的ecu串行数据接口（a7、a8）
♦ 基于地址和数据总线的ecu内存仿真器（m5、m6）
.jpg)

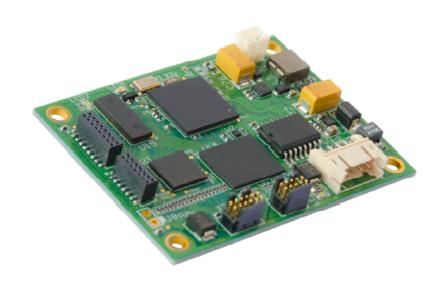

• a8 串行接口模块
♦ 完全支持ecu数据采集、标定和刷写
♦ 采用ocds、nexus、dap2接口链接ecu
♦ 基于标准的asam xcp协议
♦ 无需改变ecu代码即可进行标定
♦ 可以通过实时调试接口支持大部分微处理器
.jpg)

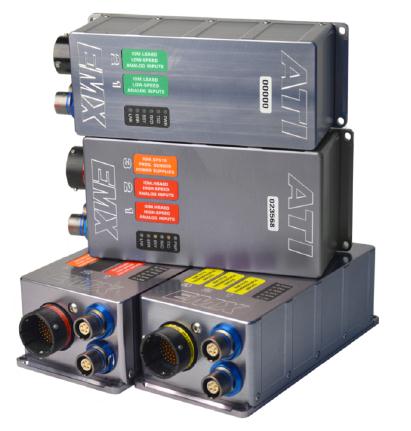

• emxtm 系列数据采集模块
♦ 模拟量、脉冲、热电偶采集
♦ 模块化设计
♦ ip67级密封封装
♦ 可配置的滤波器响应特性
♦ 基于dsp滤波算法和阻带频率
♦ 集成滤波延迟补偿
.jpg)
应用& 案例
• 部分客户
