interface testbench—i/o接口测试系统
在航空、航天、兵器和船舶等领域中，复杂电子系统的研制和产品交付涉及到设计、仿真、测试、集成验证和维护等多个阶段。电子系统的供应商和集成商在不同的阶段需要对电子系统进行相应的测试和验证。随着电子系统对多种类、多通道的总线应用范围越来越广，试验人员在仿真、集成验证和维护等阶段，主要围绕总线接口展开测试，包括功能逻辑测试、接口验证、性能测试和故障检测定位等，因此，需要一套集多种接口测试为一体的测试系统。
i/o接口测试系统(interface testbench，简称itb)用于电子系统/设备通信接口的测试和故障定位，包括接口激励、旁路采集、实时解析监控和数据分析等功能，可应用于电子设备研发、集成联试、验收测试、外场测试和系统维护等阶段。
i/o接口测试系统(interface testbench，简称itb)用于电子系统/设备通信接口的测试和故障定位，包括接口激励、旁路采集、实时解析监控和数据分析等功能，可应用于电子设备研发、集成联试、验收测试、外场测试和系统维护等阶段。
产品介绍
i/o接口测试系统为一套软硬件组合的测试产品，试验人员通过本产品向电子系统发送激励信号，并同时对输出信号进行采集、监控和存储，以实现对电子系统的测试验证等工作。该系统具有便携式、集中式和分布式等产品形态，可以满足不同规模的应用需求。
i/o接口测试系统为一套软硬件组合的测试产品，试验人员通过本产品向电子系统发送激励信号，并同时对输出信号进行采集、监控和存储，以实现对电子系统的测试验证等工作。该系统具有便携式、集中式和分布式等产品形态，可以满足不同规模的应用需求。

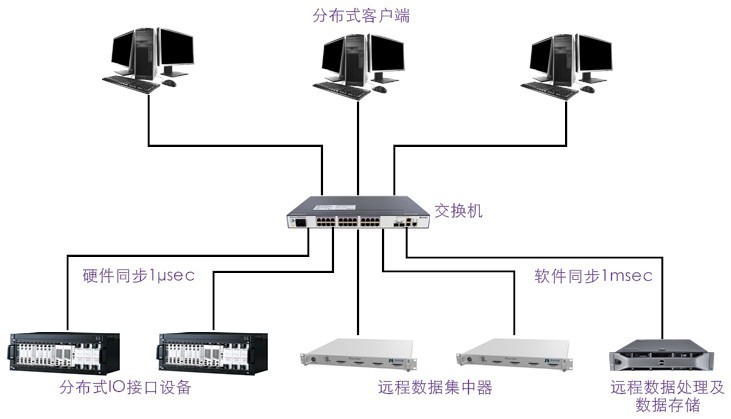

i/o接口测试系统提供的测试设备包括io接口设备和远程数据集中器两类，支持灵活组合、部署，以满足不同的测试场景。该系统提供的应用软件可按照功能模块拆分、组合，支持特殊功能的定制和集成。
主要功能
i/o接口测试系统的主要功能如下：
• 应用层协议设定和io资源管理
♦ 通过图形化界面对总线接口的应用层协议（icd）进行定义和编辑
♦ 自动扫描和识别硬件接口资源，支持arinc664、mil-std-1553b、arinc429、can、rs422/485、flexray、模拟量和离散量等接口
♦ 软件化方式配置应用层协议数据与物理层传输通道的关联关系
• 数据激励：
♦ 基于icd定义编辑激励报文，并自动打包
♦ 支持固定次数激励和循环激励
♦ 可编排报文激励顺序，设置每个报文的发送次数和发送间隔
♦ 支持在线修改激励值和激励间隔
• 实时采集和存储
♦ 支持分布式实时采集，时戳精度可达1us
♦ 集中存储，可配置存储内容和存储方式
♦ 支持手动控制、定时触发和条件触发等存储方式
• 实时解析和监控
♦ 支持分布式多客户端、多窗口监控

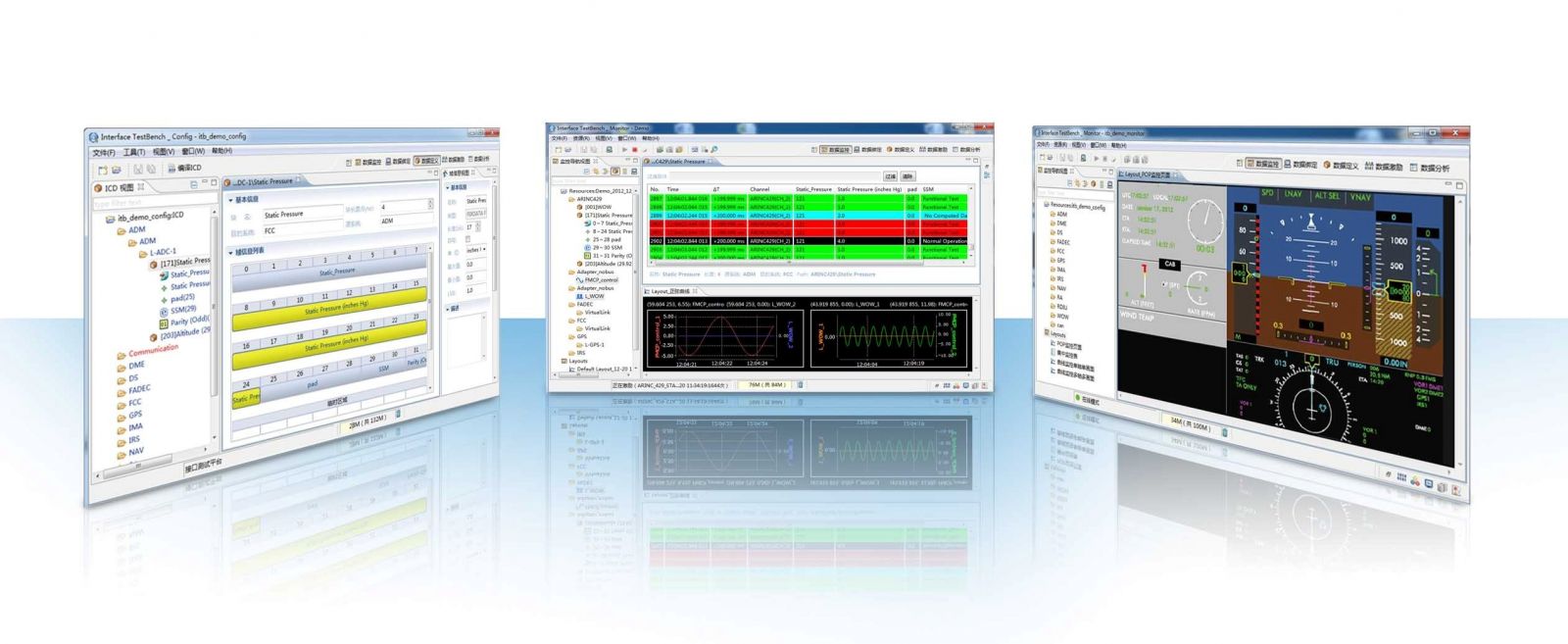

♦ 提供表格、曲线和虚拟仪表等多种监控形式
♦ 根据icd定义，自动解析数据，还原工程值、物理量或状态量
♦ 可查看原始十六进制或二进制报文
♦ 提供数据统计（带宽、流量、报文间隔/周期等）、过滤、检索、着色标记等功能
♦ 提供预警报警功能，检测总线或icd在一定时间内无信号；总线或icd未按照预期的传输速率传输
• 历史数据分析：
♦ 基于时间段范围或数据量范围过滤存储的历史数据
♦ 可对历史数据进行逐条读取及分析
♦ 支持数据导出，可生成txt和csv等多种格式数据文件
主要功能
i/o接口测试系统的主要功能如下：
• 应用层协议设定和io资源管理
♦ 通过图形化界面对总线接口的应用层协议（icd）进行定义和编辑
♦ 自动扫描和识别硬件接口资源，支持arinc664、mil-std-1553b、arinc429、can、rs422/485、flexray、模拟量和离散量等接口
♦ 软件化方式配置应用层协议数据与物理层传输通道的关联关系
• 数据激励：
♦ 基于icd定义编辑激励报文，并自动打包
♦ 支持固定次数激励和循环激励
♦ 可编排报文激励顺序，设置每个报文的发送次数和发送间隔
♦ 支持在线修改激励值和激励间隔
• 实时采集和存储
♦ 支持分布式实时采集，时戳精度可达1us
♦ 集中存储，可配置存储内容和存储方式
♦ 支持手动控制、定时触发和条件触发等存储方式
• 实时解析和监控
♦ 支持分布式多客户端、多窗口监控
♦ 提供表格、曲线和虚拟仪表等多种监控形式
♦ 根据icd定义，自动解析数据，还原工程值、物理量或状态量
♦ 可查看原始十六进制或二进制报文
♦ 提供数据统计（带宽、流量、报文间隔/周期等）、过滤、检索、着色标记等功能
♦ 提供预警报警功能，检测总线或icd在一定时间内无信号；总线或icd未按照预期的传输速率传输
• 历史数据分析：
♦ 基于时间段范围或数据量范围过滤存储的历史数据
♦ 可对历史数据进行逐条读取及分析
♦ 支持数据导出，可生成txt和csv等多种格式数据文件
特性和优势
• 支持io资源分布式部署、多客户端分布式监控
• 测试通道可灵活组合、分配，可组成高达1000通道的分布式测试系统
• 采用一致的系统时钟（ieee1588和irig-b），采集数据时戳精度可达1µsec
• 支持多客户端分布式监控；每个客户端均可监控所有的io接口数据，可分别监控不同总线、不同通道的数据
• 基于icd定义解析数据，实时还原数据表示的工程值
• 支持多种方式的选择性存储，以减少无效数据存储量

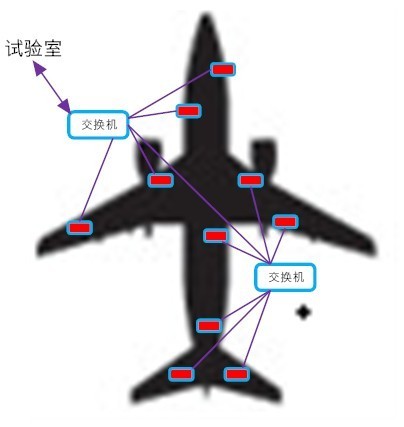

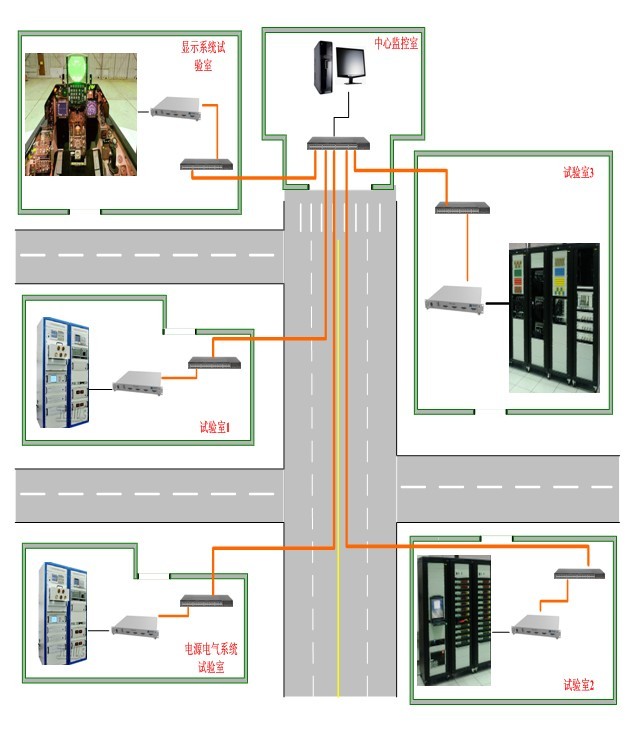

• 基于以太网构建试验网络，支持io数据远距离传输，传输距离可达120km
• 采用开放式架构，总线类型、总线通道、测试设备均易扩展
• 任一节点发生故障，不影响整个系统的正常运行
• 可定制接口适配，支持第三方系统通过适配接口控制io资源和共享采集数据
应用领域
i/o接口测试系统在航空、航天、兵器和船舶等领域具有广阔的应用范围，包括：
• 电子系统接口功能验证
• 电子系统设计性能测试
• 电子系统半实物仿真测试
• 外场测试及故障定位
• 在大型仿真或测试试验系统中，可作为独立的第三方采集系统使用
• 分布式采集、激励测试
• 远程数据采集、激励测试
• 电子系统接口功能验证
• 电子系统设计性能测试
• 电子系统半实物仿真测试
• 外场测试及故障定位
• 在大型仿真或测试试验系统中，可作为独立的第三方采集系统使用
• 分布式采集、激励测试
• 远程数据采集、激励测试
客户案例
i/o接口测试系统被应用在多个不同规模的项目中，显著提升了客户的测试能力。
在兵器某所的型号试验中，i/o接口测试系统被用于对1553b总线和can总线的仿真和测试。
在某制导控制系统半实物仿真试验中，i/o接口测试系统用于对飞行器动力学仿真机、三轴转台等设备开展测试，按照icd的定义对1553b、反射内存、rs422、模拟量和离散量等接口进行收发测试。
在某机型航电系统仿真与测试集成试验系统中，i/o接口测试系统对试验数据进行分布式采集和监控，对参试设备提供外围激励信号，接口资源包括arinc664、arinc429、can、模拟量和离散量等。
i/o接口测试系统被应用在多个不同规模的项目中，显著提升了客户的测试能力。
在兵器某所的型号试验中，i/o接口测试系统被用于对1553b总线和can总线的仿真和测试。
在某制导控制系统半实物仿真试验中，i/o接口测试系统用于对飞行器动力学仿真机、三轴转台等设备开展测试，按照icd的定义对1553b、反射内存、rs422、模拟量和离散量等接口进行收发测试。
在某机型航电系统仿真与测试集成试验系统中，i/o接口测试系统对试验数据进行分布式采集和监控，对参试设备提供外围激励信号，接口资源包括arinc664、arinc429、can、模拟量和离散量等。
