ecu 自动化生产测试系统【案例篇】
在工业4.0和汽车智能网联的大背景下，无论是智能驾驶车辆电子零部件的复杂程度提升，还是用户对整车质量零容忍的态度，都对车辆电子零部件生产过程中的质量检测提出了更高的要求。
经纬恒润以自研testbase硬件为基础，结合intework平台软件，开发出各类ecu 自动化生产测试系统。该系统先后为五十多家整车厂及供应商提供产线支持，被测车辆涵盖传统汽车、新能源汽车以及智能驾驶汽车，以下是部分已交付项目案例展示。

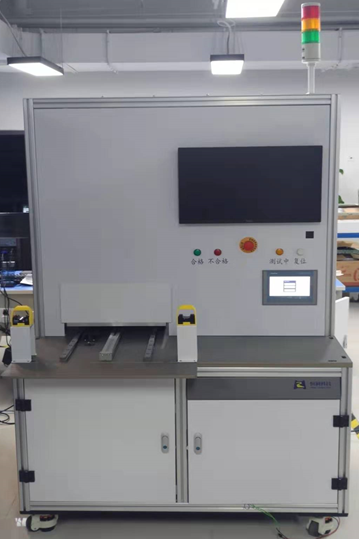

案例一：中控大屏功能测试台
实现中控大屏、显示器屏、车机等车载多媒体产品的下线全自动测试，通过更换测试夹具兼容多种产品的下线检测需求。为用户解决了人工测试时间长、效率低、坏点检测靠人眼识别容易造成误判据或漏判等问题。
• 系统组成：工业相机、四轴机器人、触控笔、麦克风、散射光源、plc、触屏hmi、程控电源、配套夹具，电动滑轨等。
• 测试内容：
♦ 程序下载（usb方式）
♦ 静态电流测试
♦ mvb通信、以太网、can、usb通信测试
♦ 蜂鸣器及麦克风声音测试
♦ 屏幕坏点测试、亮度调节测试、触摸屏校正，触摸感应测试
♦ 按键力测试
♦ 感光测试、亮度测试
案例二：新能源bms产线eol测试系统
实现bms单体电压采集、主被动均衡、绝缘检测、温度采集、充电交互、高压采集、电流采集等功能的全自动测试。为bms 产线测试提供有效、可靠以及高效的测试手段，同时帮客户解决了测试效率低、测试精度低、适应性差、测试覆盖度不够、质量风险高等问题。
.jpg)
• 系统组成：testbase平台新能源板卡，电池仿真板卡、绝缘电阻仿真板卡，充电桩仿真板卡，温度仿真板卡，高压仿真板卡，分流器板卡、spi通信板卡；软件采用恒润自研的intework平台软件，升级简单快速。
• 测试内容：
♦ 电芯采样精度测试
♦ 均衡测试
♦ 工作电流测试
♦ 静态电流采集
♦ can通信测试
♦ 菊花链通信测试
♦ 温度采集测试
♦ 绝缘监控测试
♦ 充电管理测试
♦ 高压采集测试
♦ 故障诊断测试
♦ 电流采集测试
♦ jtag烧录、bootloader刷写等
案例三：新能源vcu产线eol测试系统
该系统为客户解决了定制设备交付周期长、传统测试自动化程度低、测试效率低、兼容性差、测试一致性差等问题；不仅应用于新能源汽车vcu生产环节，也可应用于oem部件来料功能检测，及实验室开发阶段的功能验证，成熟度高，1个月可完成全新设备的集成交付。
• 系统组成：plantbase硬件平台 通用工装平台 intework产线测试软件。
• 测试内容：
♦ 供电测试
♦ can通信测试
♦ 静态电流采集
♦ 模拟量测试
♦ 高低边输出测试
♦ 边界条件测试等
案例四：新能源mcu产线eol测试系统
mcu产线eol测试系统是mcu生产检测环节必不可少的系统，也可以支持用户在实验室完成mcu系统的相关功能验证。该测试系统支持用户在mcu开发阶段的底层硬件功能测试、autosar底层驱动测试、通讯测试、部分硬件性能测试。测试平台集成多种定制化仪器仪表，为用户提供了一体化的测试凯发娱乐登录的解决方案，不依赖于复杂的测功机也可以在实验室环境下进行mcu开发测试，大大的加速了客户mcu研发进度。
• 系统组成：plantbase硬件平台、电源、示波器、万用表、存储记录仪、工装夹具等，及intework产线测试软件。
• 测试内容：
♦ 静态/工作电流采集
♦ mcu使能测试
♦ 高压互锁检测
♦ dcdc测试
♦ can信号测试
♦ 母线高压测试
♦ 放电测试
♦ igbt/电机温度测试
♦ igbt驱动测试
♦ 电机发电测试等
案例五：eabs产线eol测试系统
eabs产线eol测试系统集成车辆模型，采集刹车曲线以及控制器工作状态，在产线上实现基于工况的测试。该系统基于硬件在环技术，为客户解决了实车程序无法在产线上测试的难题。
.gif)
• 系统组成：三方向定制夹具，plantbase硬件平台 intework产线测试软件
• 测试内容：
♦ abs,ebd故障灯检测
♦ 模型fr、rl、rr车速对比度
♦ 回流泵输出电流
♦ fl\fr\rl\rr增压阀工作电流检测
♦ 工作阀体相互短路检测

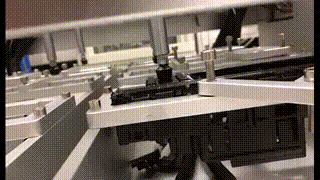

案例六：电子换挡杆环境耐久测试系统
电子换挡杆egsm环境耐久测试设备，利用特质工装模组，使换挡杆在-40℃~85℃环境温度下连续工作2个月。电子换挡杆egsm角度标定测试设备，通过六轴机器手 高精度力传感器，实现换挡力和换挡角度的自动标定。此测试系统为客户egsm的研发和量产保驾护航。
.gif)
• 系统组成：plantbase硬件平台 intework产线测试软件，6dut换挡杆工装，六轴机器人，高精度力传感器。
• 测试内容：
♦ -40℃低温时连续工作状态测试
♦ 85℃高温时连续工作状态测试
♦ 20万次工作寿命测试
♦ 各档位驱动力曲线测试
♦ 各档位到位角度测试以及标定
案例七：发动机后处理电控dcu产线测试系统
dcu产线测试系统集成dcu总成，测试标准和流程与北美同源，为客户产品的国际化提供有力保障。系统包含三个工位，通过搭建实际液气路环境，利用真实喷嘴，仿真并测试dcu控制器产品。
• 系统组成：plantbase硬件平台 intework产线测试软件
• 测试内容：
♦ 待机电流与工作电流测试
♦ 泵自检测试（hold，peak）
♦ 加热毯测试
♦ 建压测试，流量测试
♦ 内部压力传感器比对测试
♦ 稳压测试，排空测试等
