romax nexus—机电一体传动系统设计与仿真平台
经纬恒润作为romax nexus工具国内业务的代理商，致力于为电驱动系统、齿轮、轴承行业提供凯发娱乐登录的解决方案。英国romax公司是一家集软件开发与项目咨询为一体的技术服务公司，是汽车、工业、风电及轴承应用领域的分析软件。
romax nexus是一个集成的软件平台，由适用于不同行业、不同工作岗位的产品线组成：romax concept、romax enduro、romax spectrum、romax energy、romax spin、romax evolve等，以传动链设计流程与开发周期为导向，从快速建模和概念探索到详细仿真和虚拟产品签发，为用户建立一站式仿真能力。romax nexus数字化平台可智能集成至更广泛的cae工具链，帮助您的团队达成 “首次即正确” 的设计流程。
.png)
一、产品介绍
平台特点
• 专注化产品：贯穿于传动链和变速器开发流程中，为不同岗位用户量身打造精益化工作流
.png)

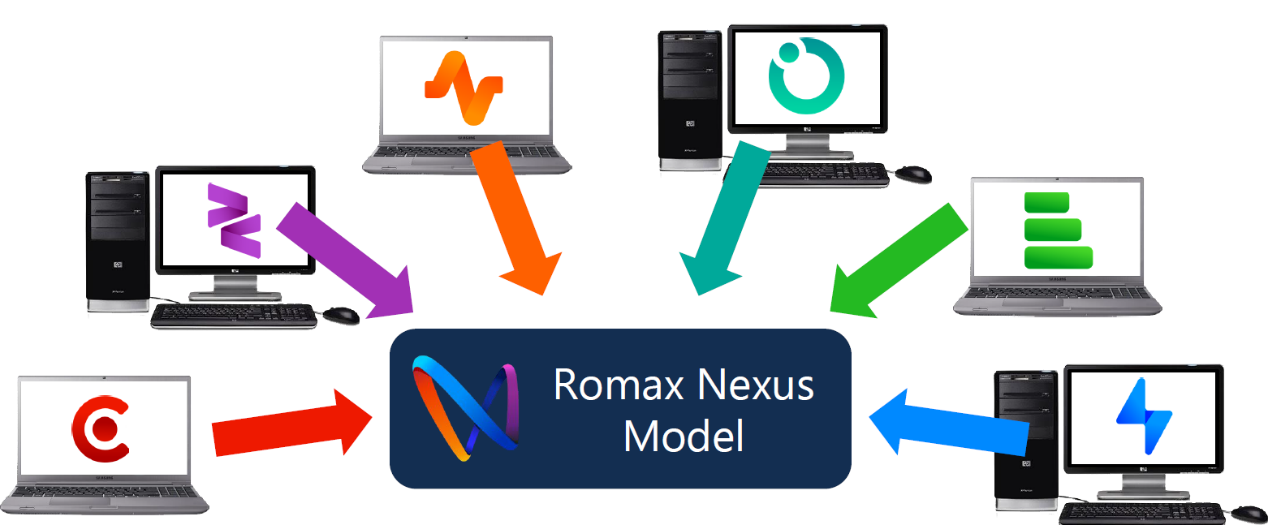

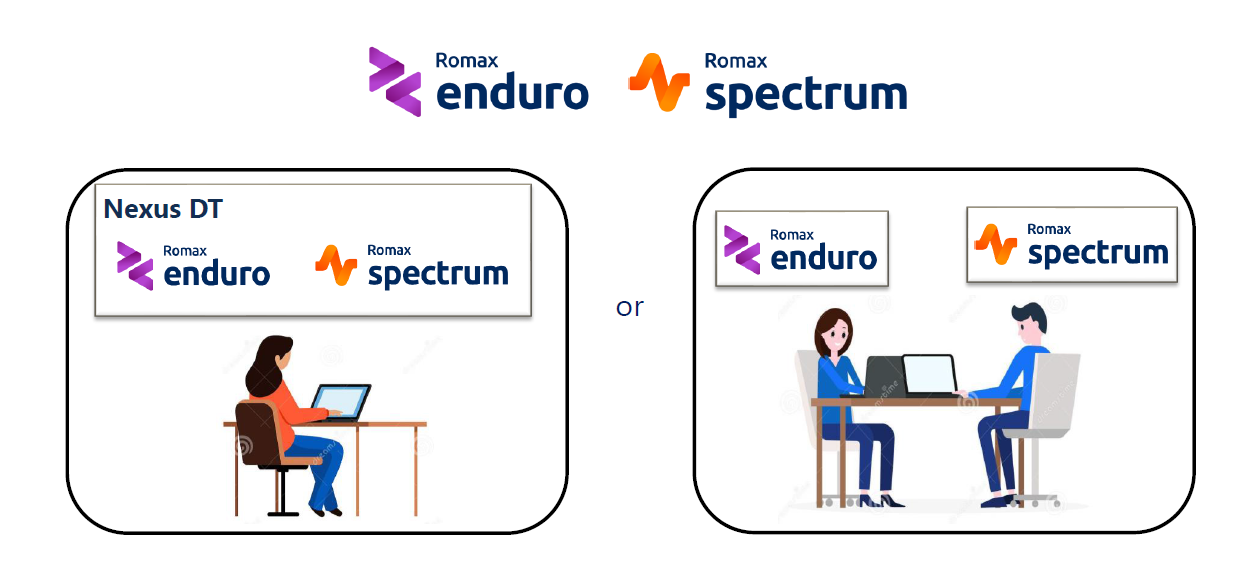

• 集成的环境：所有的romax工具可并行或协同工作，适应于工具链中心
.png)
• 灵活的架构：适用并兼容至开发流程，与其他工具配合
.png)
romax nexus平台的所有软件均使用统一的参数化建模器、可靠的静力学求解器，更采用解析法、有限元法、实际经验的相结合的综合工程法。此外，romax nexus的每个软件产品都使用通用的格式或具备协同交换的文件格式，既可以单独使用，亦可无缝对接、联合使用。这为开发工作提供了灵活的模式：单个用户可同时使用多个软件产品，且具有共同的操作模式；或者，不同的用户和部门可以根据他们的需求使用不同的产品，并轻松地共享和交换模型与结果。
平台功能
以传动链设计流程和开发周期为导向，提供“快速建模 –> 方案设计与探索 -> 详细设计与仿真 -> 虚拟产品签发”一站式仿真服务能力。实现电传动系统、车桥、减速箱及精密传动部件开发，解决各类传动链的概念设计开发、部件级刚强度校核分析、齿轮和轴承寿命预估、轴承设计与动力学高级仿真、耐久性分析、nvh分析和传动效率分析等方面的问题。

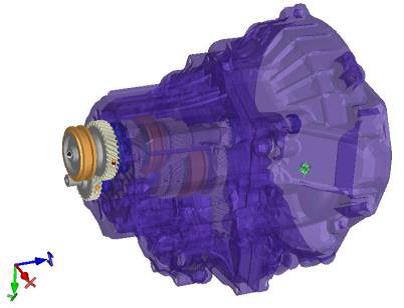

• 传动系统参数化高级建模
♦ 具备各型（直齿/斜齿/螺旋锥齿/定轴/行星）齿轮、箱体、轴、 轴承3d全参数化建模能力
♦ 具有从概念设计-详细设计-校核验证的完整设计过程全参数化功能
♦ cad 软件接口模块，可以支持romax 模型与主流cad 模型（catia/ug/pro-e）间的数据交互
.png)

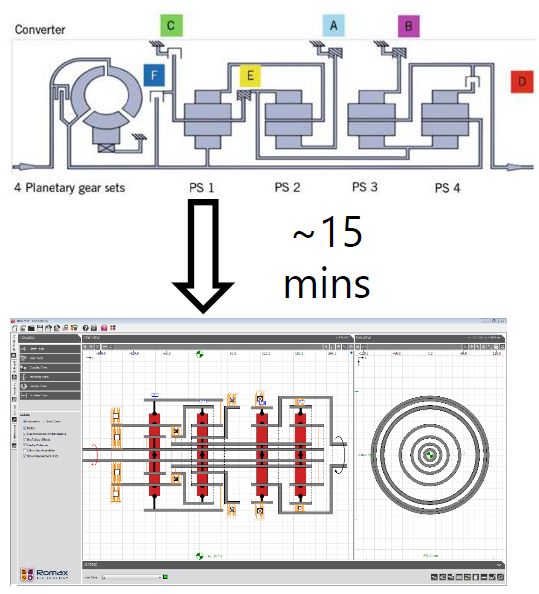

• 机电传动方案概念设计—romax concept
♦ 适用于研制早期概念阶段传动装置的系统级方案设计与评估
♦ 将传动系统设计方案与整车动力性和经济性进行匹配
♦ 设计初期考虑电机设计与选型的nvh评估分析
♦ 支持从概念设计到详细设计的无缝转换功能
.png)
.png)

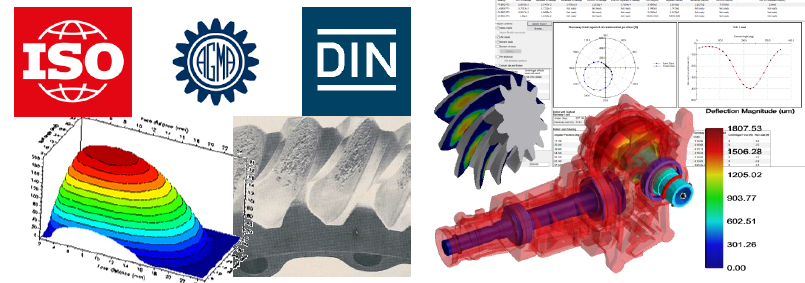

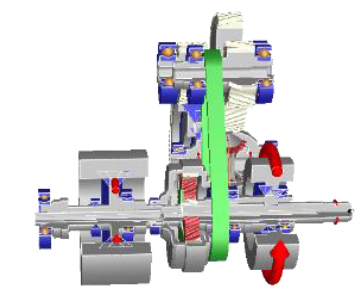

• 机电传动系统详细设计与分析—romax enduro
♦ 支持轮齿齿向、齿形和对角修形方案评估及优化
♦ 支持直/斜/锥齿轮齿面接触应力和齿根弯曲应力分析
♦ 支持iso等多种轴承接触定义、滚道变形计算、耐久性及影响因素分析
♦ 支持花键修形，轴、箱体、螺栓连接等强度校核及疲劳耐久性评估
♦ 支持基于实测数据载荷谱编辑与加速的疲劳耐久性设计
.png)

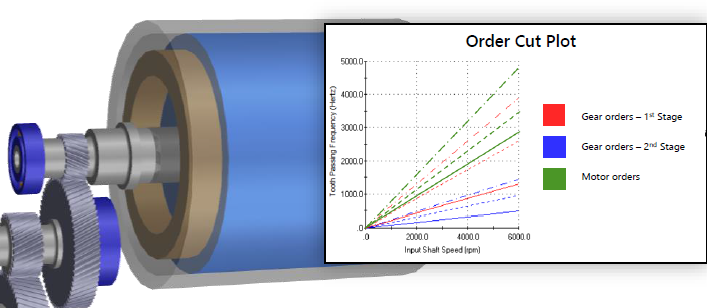

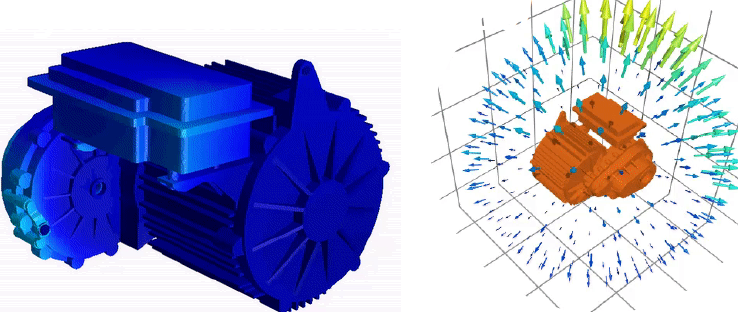

• 机电传动系统详细设计与分析—romax spectrum
♦ 独特的端到端流程—从电机、齿轮至人耳
♦ 齿轮箱啸叫分析及敲击噪声分析及优化
♦ 系统模态振型、动态响应（含瀑布图）计算和3d显示
♦ 行星轮系的边频带分析
♦ 自动声学辐射仿真
.png)

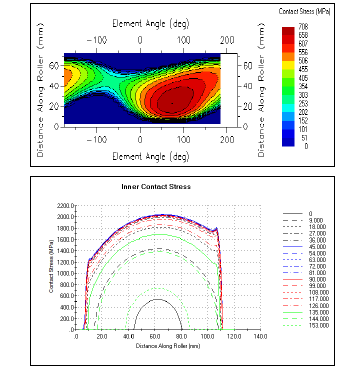

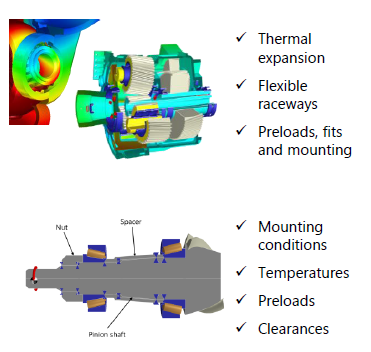

• 机电传动系统详细设计与分析—romax spin
♦ 轴承设计计算
♦ 轴承高级建模与应力分析
♦ 轴承与保持架高级动力学分析
.png)
.png)

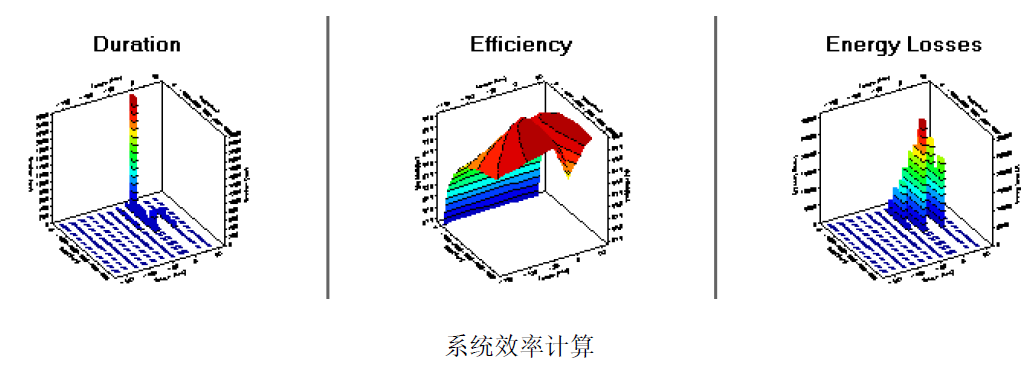

• 机电传动系统详细设计与分析—romax energy
♦ 包含fva345齿轮啮合、搅油损失、油封、轴承效率计算功能
♦ 实现功率损失影响因素分析、分解与定位
♦ 支持汽车驾驶循环工况效率计算
.png)
• 机电传动系统详细设计与分析—romax evolve
♦ 快速建立完整的机电传动模型
♦ 分析由电磁力引起的振动响应和噪声辐射，发现潜在的nvh问题
♦ 可分析转子的临界转速，以及由于机械不平衡或电磁不平衡引起的振动响应
.png)
romax nexus 数字化平台可智能集成更广泛的cae工具，助力您的团队实现“首次即正确”的设计方案，更智能高效地做出正确的工程决策。
二、经纬恒润凯发娱乐登录的解决方案

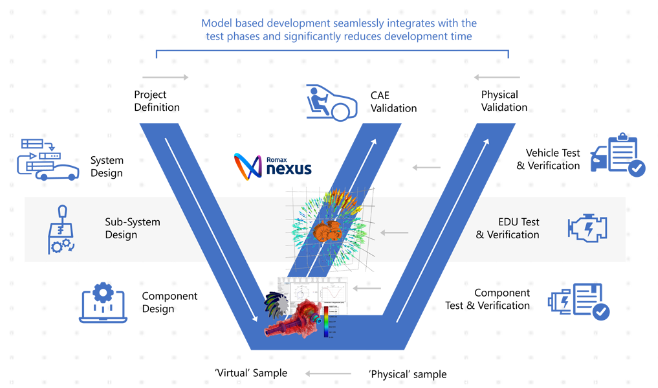

电驱动设计凯发娱乐登录的解决方案
在电驱动设计中，从系统工程角度出发是必要的，需要平衡设计中的多个属性，并采用“首次即正确”的理念进行工程决策，以应对不同产品开发中独特的挑战与需求。在romax开发流程中，始终关注整个系统的性能，使用系统级分析方法，设计出更加优化、数据导向的创新性产品。
.png)

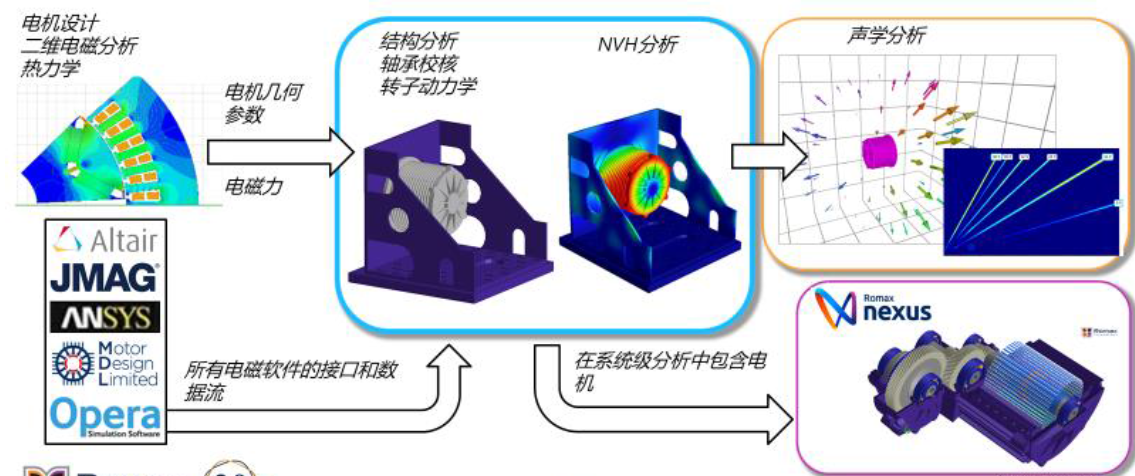

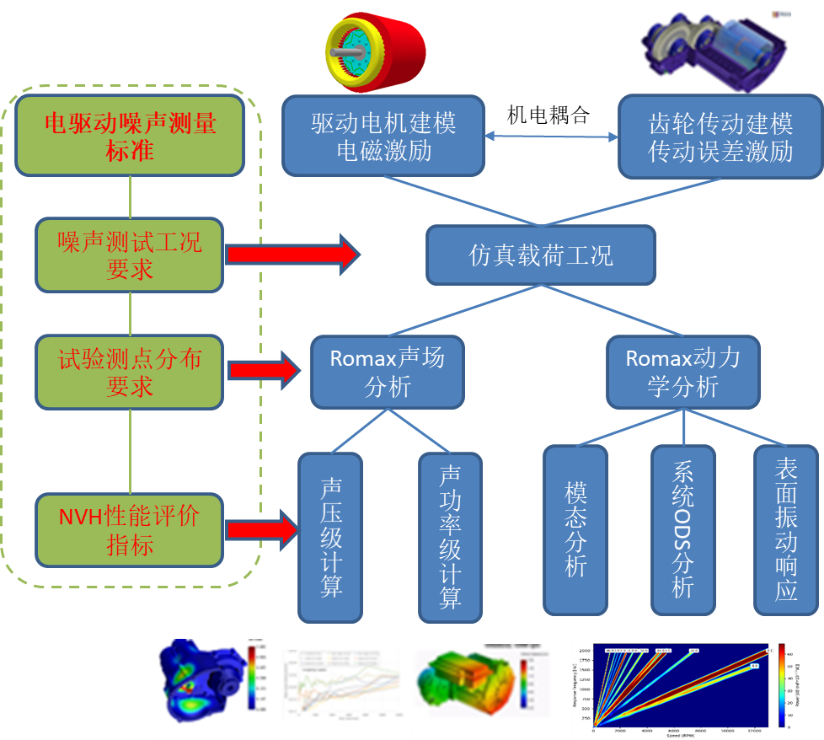

机电一体化nvh凯发娱乐登录的解决方案
基于q/ct车用电驱系统噪声测量标准的流程规范，考虑机电耦合效应下的新能源电驱动系统nvh仿真分析，借助motor-cad/maxwell romax nexus平台的联合仿真分析方法，从激励源与结构端入手开展电驱动系统nvh优化设计。
.png)

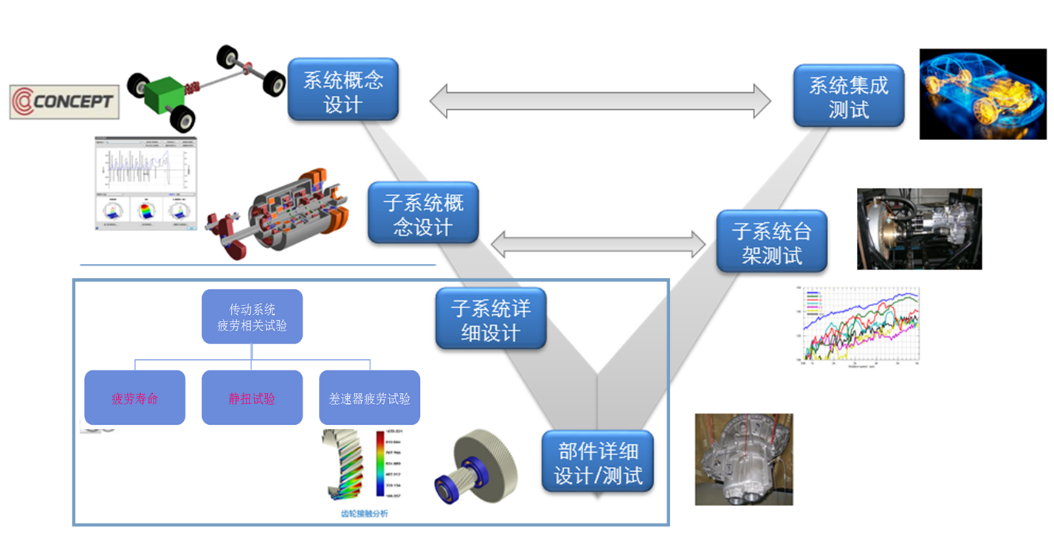

机电一体化耐久性凯发娱乐登录的解决方案
基于qc/t 1022-2015新能源电驱传动系统疲劳试验标准的流程规范，借助romax nexus数字软件平台进行齿轮、轴承及轴的强度校核与优化，实现新能源电传动系统的耐久性仿真分析。
.png)
新能源机电传动耐久性、效率、nvh综合评估与优化设计凯发娱乐登录的解决方案

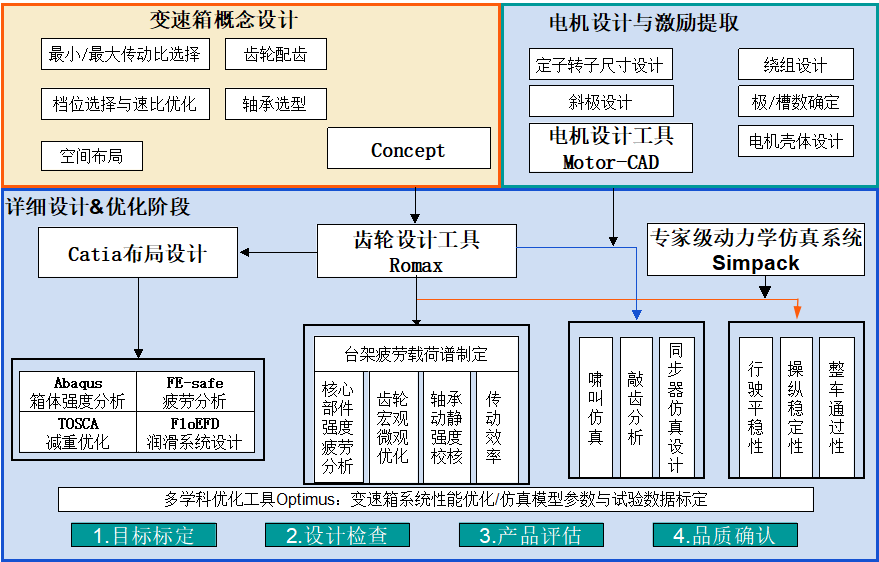

基于专业仿真工具和经纬恒润在汽车传动系统多年仿真能力，从系统工程层面考虑耐久性、热&效率性能、nvh性能和整车级操控匹配性能，提供面向新能源电驱动系统从概念设计阶段到详细设计/优化阶段的全流程服务凯发娱乐登录的解决方案。
.png)
