        speos是ansys optis旗下专业用于光学仿真的工具，在optis其他的产品里，与speos相关的还有oms2以及oms4光学属性测量设备。

        基于speos软件和oms测量设备，经纬恒润可以提供测量、咨询、软件、培训、线上工程等技术服务。speos主要面向汽车行业的客户，以下是我们的一些客户清单，包括整车厂和供应商。

speos客户分布

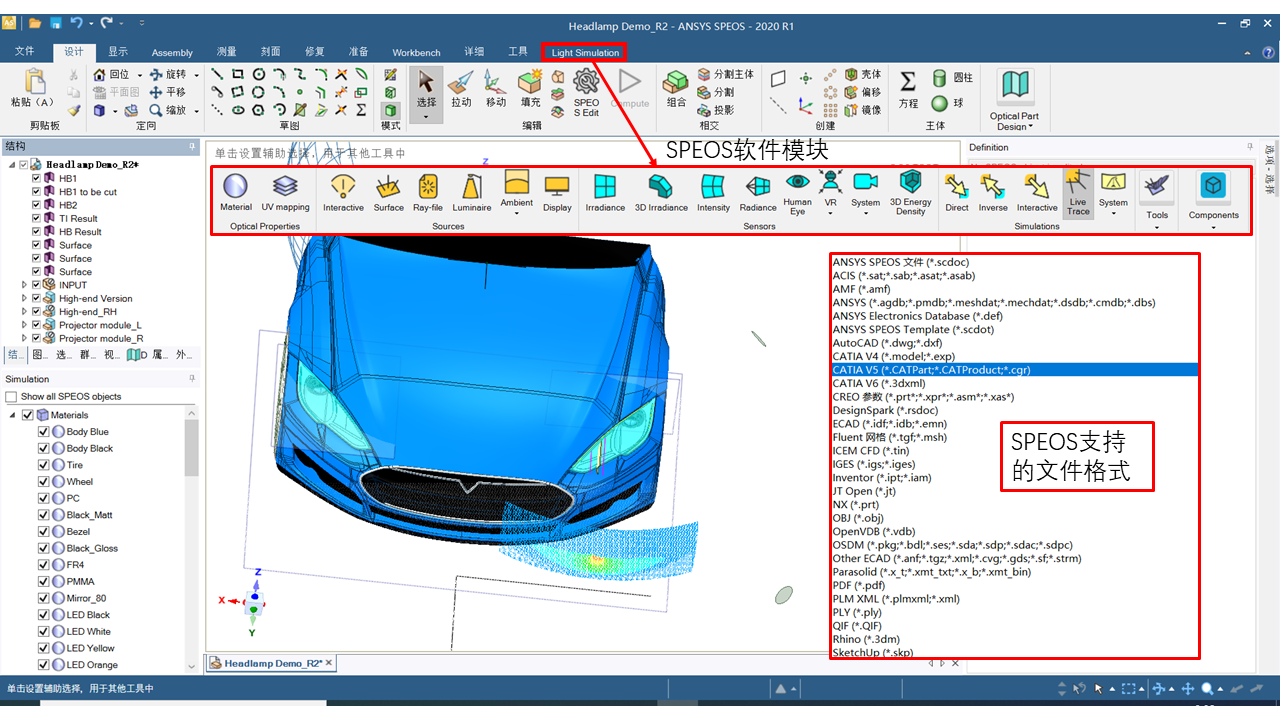

        此外，speos具有两大特点，也是相比于其他光学软件所具备的优势，首先是软件集成化在cad操作平台space claim三维软件中，将speos集成为space claim中的一个模块，与其无缝衔接，使得光学设计、模拟、分析功能融为一体，避免了数据转换时造成的损失或变化。同时，speos还支持catia，nx，creo等cad模型文件的直接导入与导出，节省了设计时间，提高了设计效率。

space claim-speos软件界面

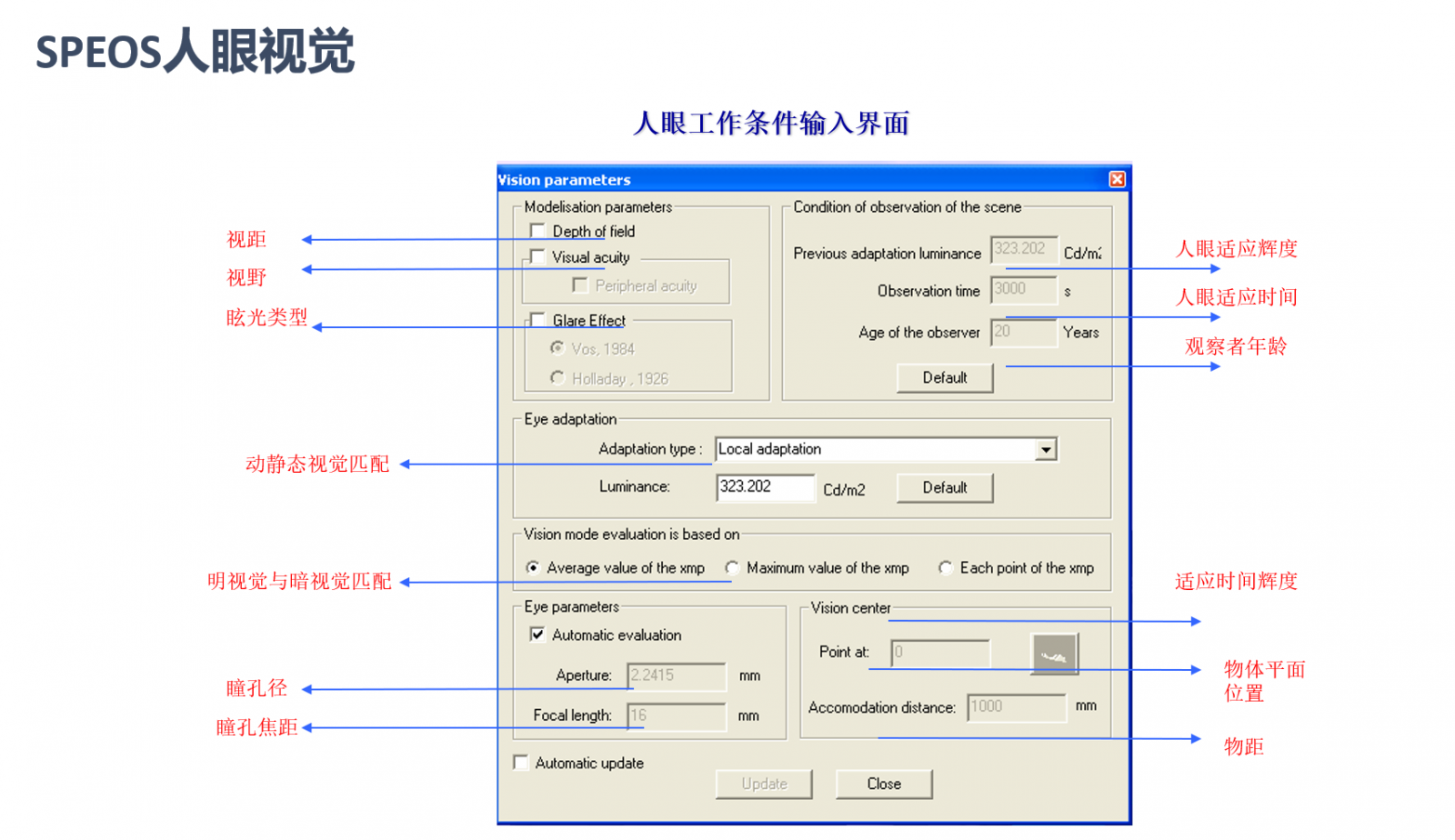

        speos的第二大特点则是人眼视觉还原功能，软件内嵌了人眼视觉的特殊参数，包括瞳孔直径，瞳孔焦距，明视觉与暗视觉以及适应时间，甚至观察者的年龄等等，使得仿真结果更加接近人眼实际观察到的效果。

speos人眼视觉

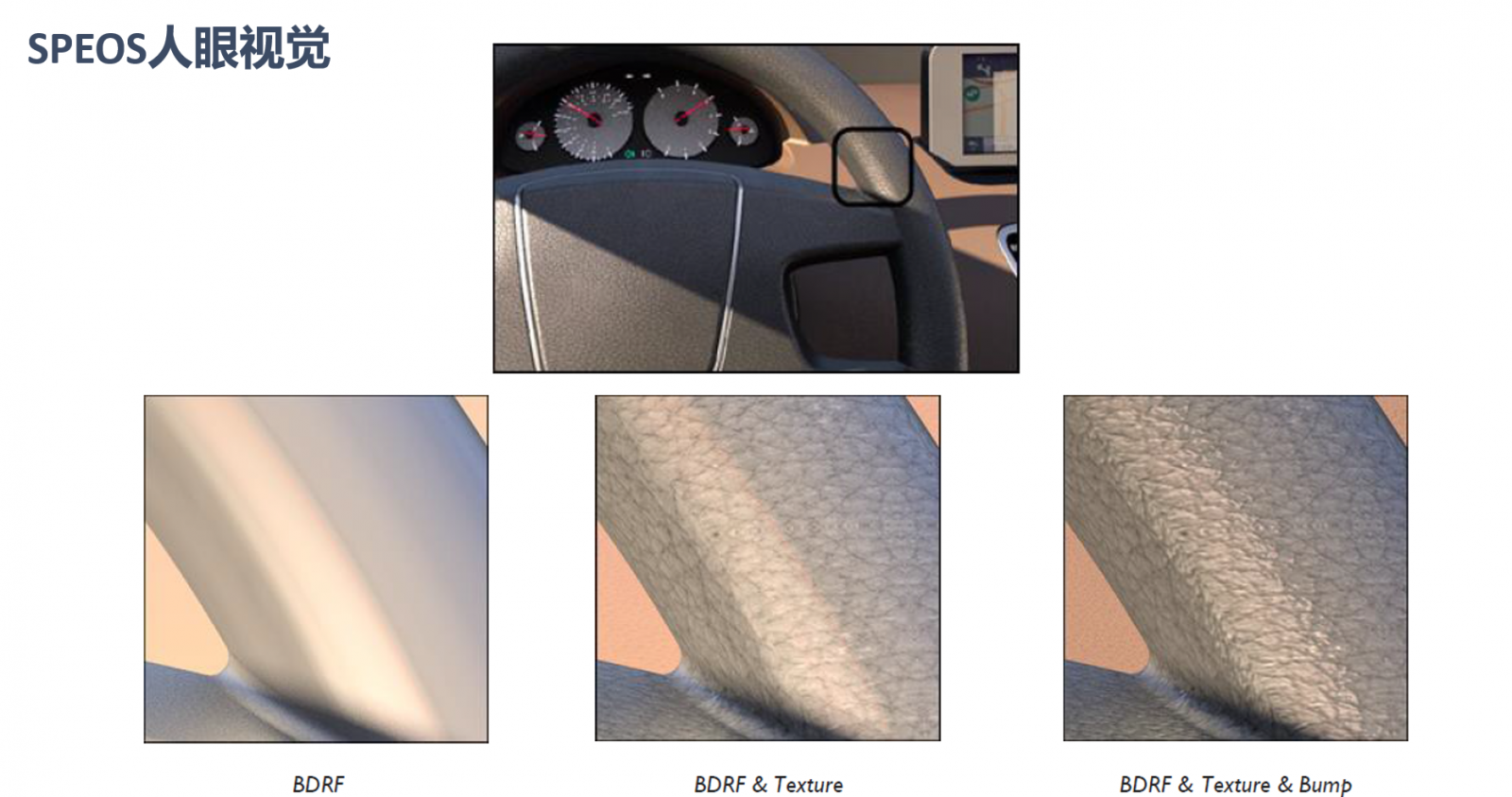

        下面是软件对于人眼视觉的一个案例，这是汽车方向盘的一个仿真结果，可以看到speos不仅可以基于物体表面的光学属性进行分析，还可以在此基础上添加纹理以及凸起效果，使得仿真结果更加逼真。

speos人眼视觉模拟案例

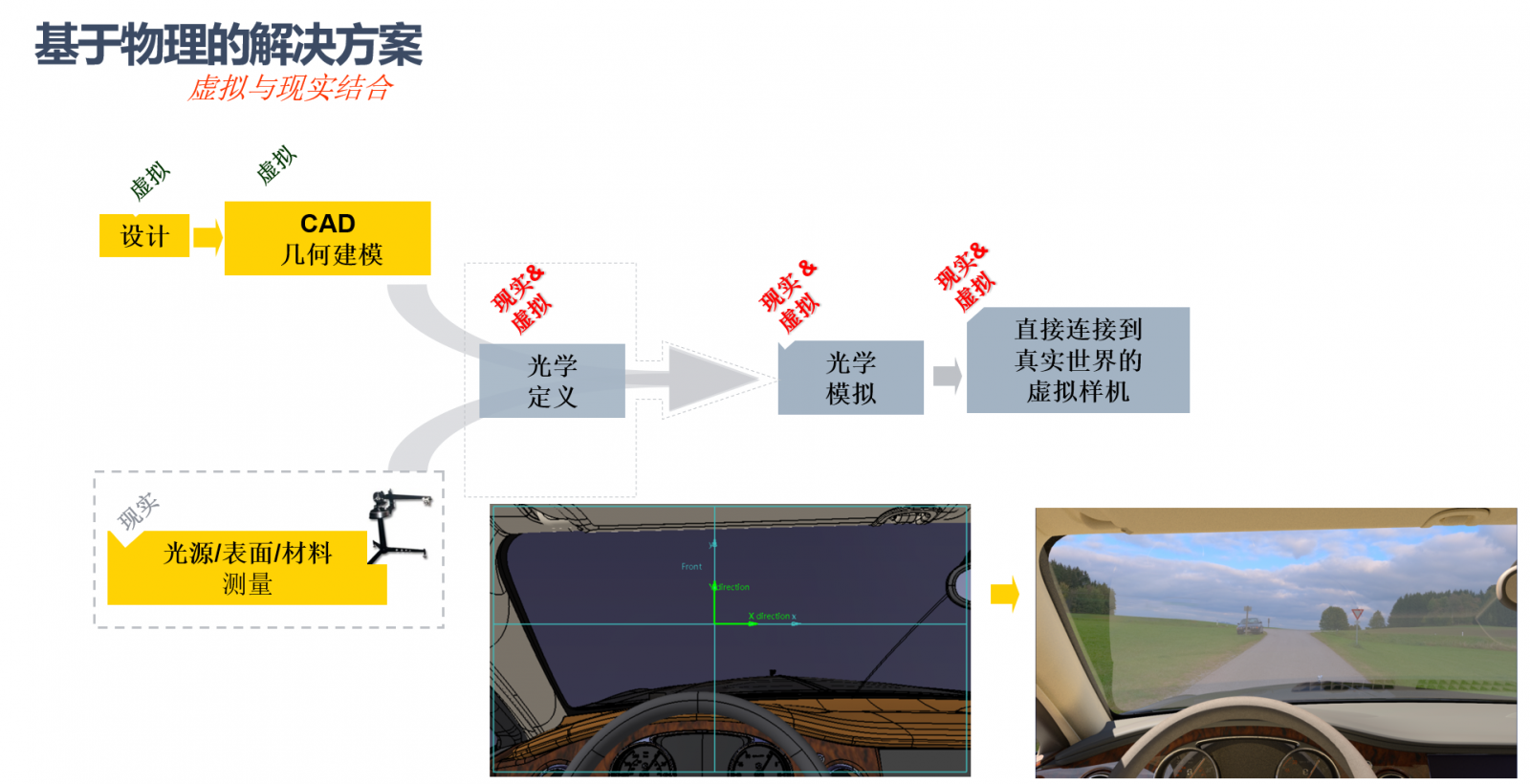

        speos是基于物理的仿真，要获得准确的仿真结果要求我们输入准确的信息，尤其是材料光学属性信息。对此，speos的凯发娱乐登录的解决方案是，虚拟与现实结合，我们在软件中建立虚拟模型，而模型的数据则通过现实中的设备进行测量得到，以得到真实的仿真结果。

speos仿真方案

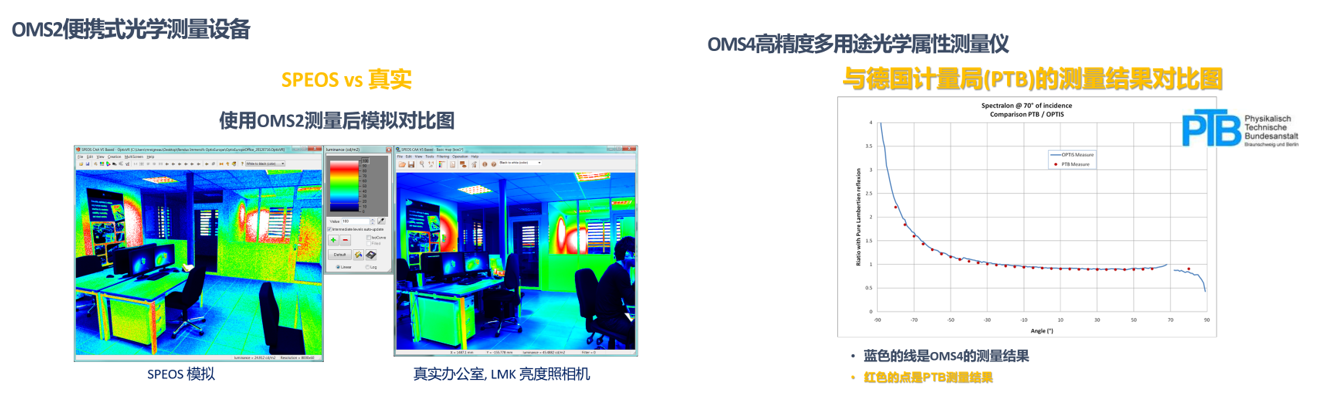

        为了获得准确的光学属性信息，speos可以与专业的光学测量设备搭配，比如oms2便携式光学测量设备，这是以oms2测量数据来进行仿真的结果与真实亮度照相机的对比效果，可以看到我们的仿真结果与真实情况基本上是一致的。除了oms2，我们还有oms4高精度多用途光学属性测量仪，除了可以测量材料的面属性，还可以测量体属性，也就是材料对于各个波长，各个方向的透射系数，反射系数以及吸收系数。

oms光学属性测量设备测量效果

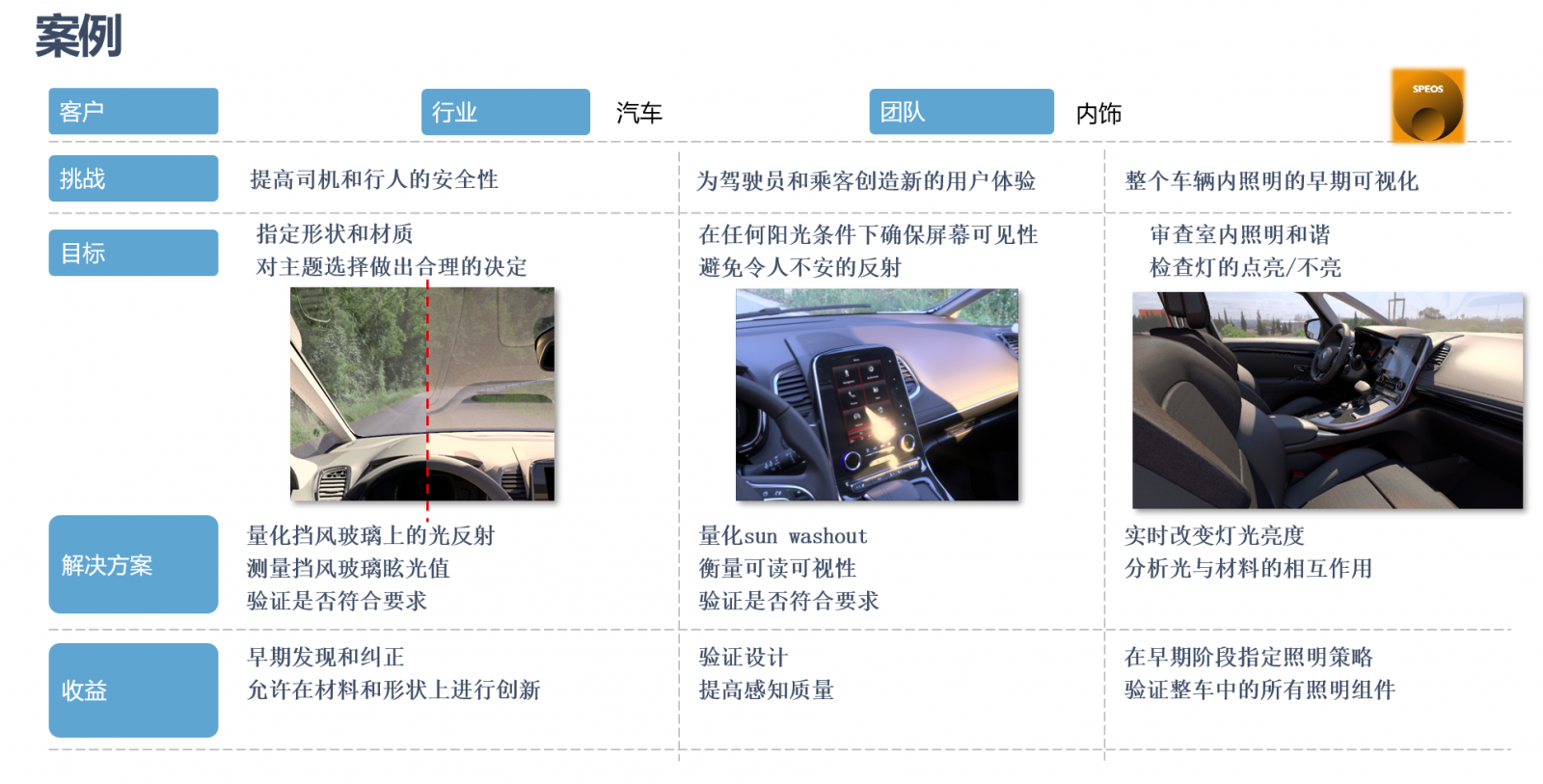

        接下来我们来看看speos在整车人机工效上的应用案例，这里有3个经典案例，分别是前挡风玻璃的眩光干扰分析，显示屏内容的可读可视性分析，以及车辆内部照明的早期可视化。

        基于speos，我们可以对前挡风玻璃的眩光效果进行可视化分析，并通过量化挡风玻璃上的眩光值来验证其是否符合要求；对于显示屏，speos可以测量显示屏内容的亮度与周围环境的亮度，并通过法令法规的标准来验证其是否满足人眼可读可视性要求；对于氛围灯的设计，speos可以还原出各个视角、各个灯光条件下的人眼观察情况，在早期阶段即可验证氛围灯的点亮效果。

speos整车人机工效经典案例

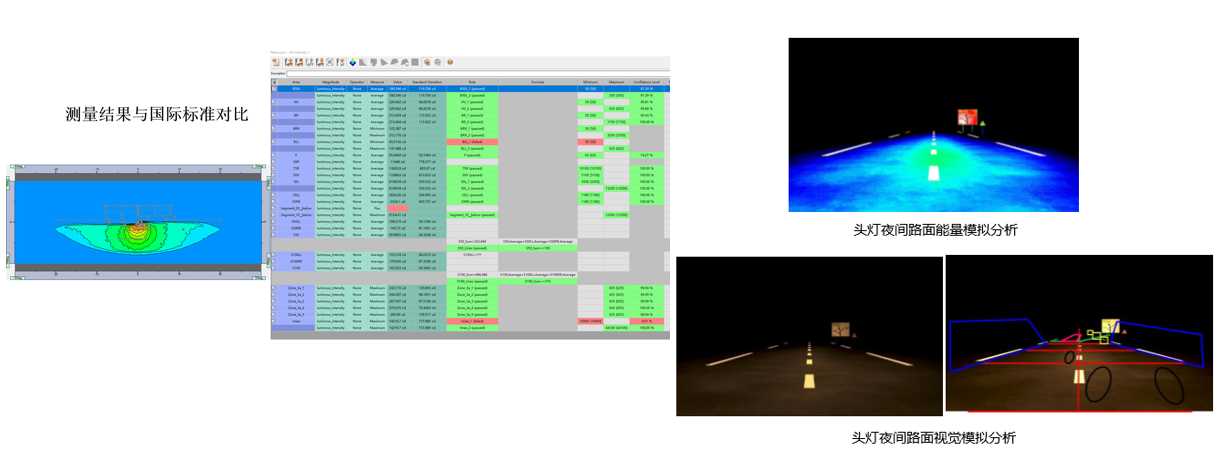

        而在外部灯具设计时，我们主要关注的是头灯的点亮效果以及点亮时的能量分布。speos可以通过强度探测器获得头灯点亮时的能量分布，并导入法令法规标准对其进行验证，除了强度分布外，还可以加入路面的模型，来获得一个更加真实的路面能量模拟情况和夜晚的人眼视觉情况。

speos头灯照明效果仿真与验证

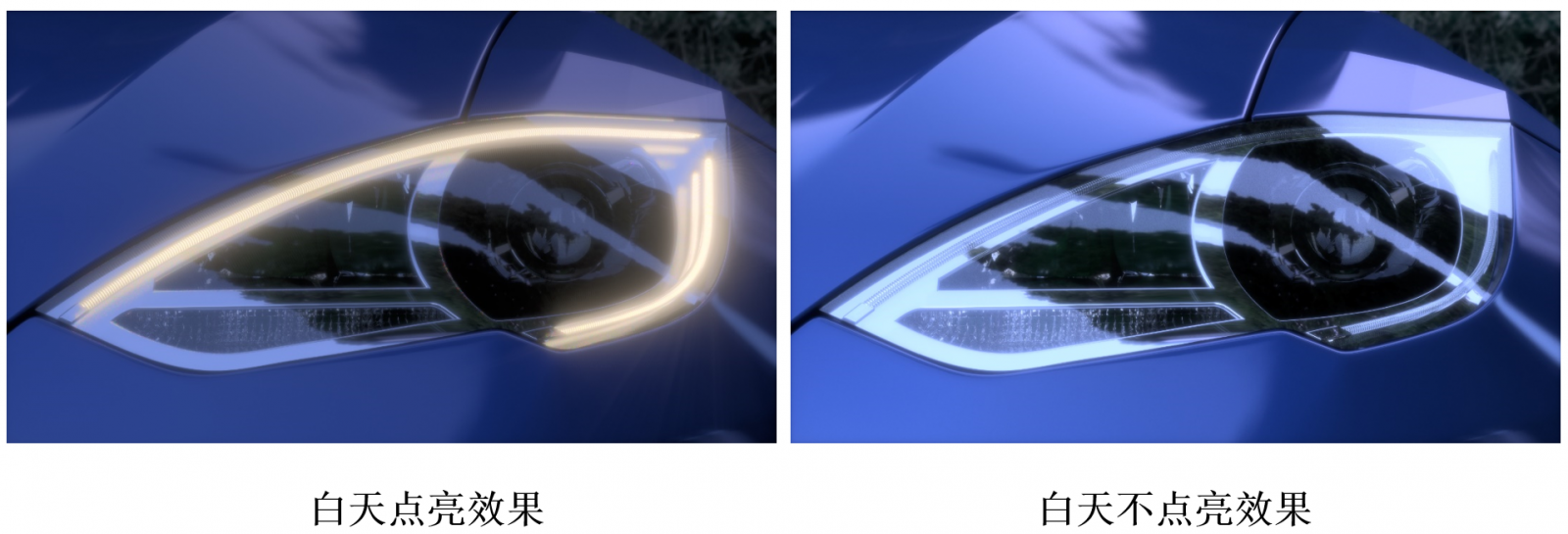

        speos还可以通过人眼视觉还原功能对信号灯的点亮效果进行验证，包括信号灯点亮区域是否均匀，是否存在亮斑亮点等。

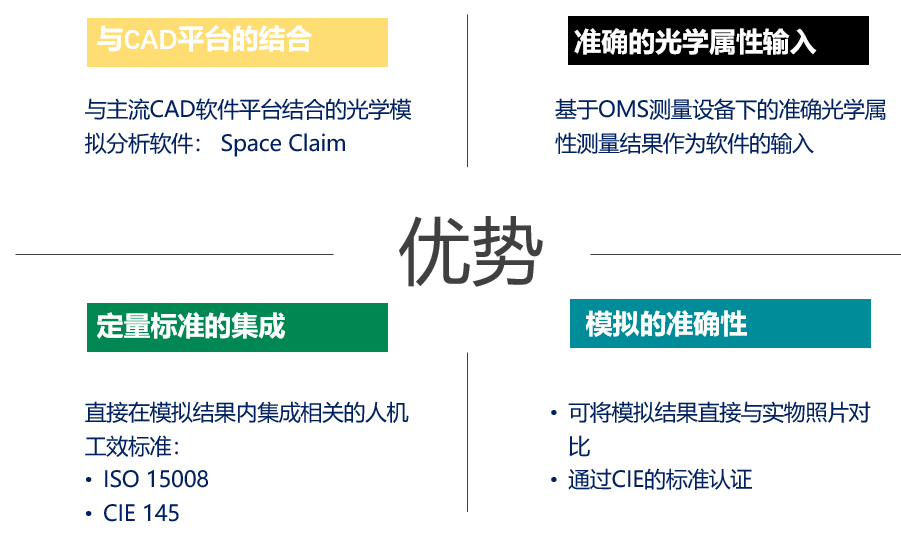

        让我们来总结一下speos的特点，与其他光学仿真工具相比，speos具有四大优势，与cad平台的结合使得speos可以在光学设计，仿真，模拟，分析之间无缝衔接；基于oms测量设备，使得speos的信息输入更加准确；软件内嵌相应的法令法规标准，可以对仿真结果进行定性定量分析；以及人眼视觉模拟功能，使得speos是可将模拟结果直接与实物作对比的光学分析软件，也是通过cie标准认证的光学分析软件。
