        open联盟（open alliance）sig组织是一个由oem、tier1和tier2共同组建的非盈利开放性的行业联盟，旨在将以太网技术在汽车环境中应用及推广。为了保证各个供应商之间的控制器能够互联互通， open tc8小组致力于车载以太网ecu测试规范的开发，相应的规范《automotive ethernet ecu test specification 》已于2020年初更新到3.0版本。testbase-eiop凯发娱乐登录的解决方案将用于自动化执行物理层 iop（交互性）测试。

iop测试系统

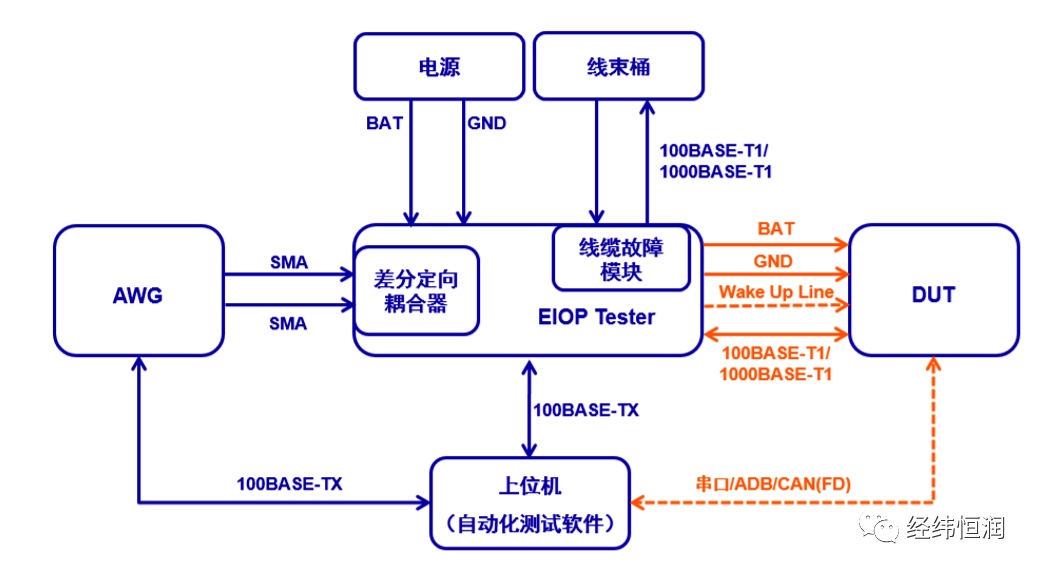

•  下图为tc8定义的layer 1 interoperability (iop)测试环境，主要包含：

    ♦  eiop tester

    ♦  awg

    ♦  自动化测试软件

    ♦  线束桶（可选）

测试内容

•  link-up time

    ♦  link-up time - trigger: power on link partner

    ♦  link-up time - trigger: power on dut

    ♦  link-up time - trigger: wake up dut

•  signal quality

    ♦  indicated signal quality for channel with decreasing quality

    ♦  indicated signal quality for channel with increasing quality

•  cable diagnose

    ♦  cable diagnostics for near and far end open

    ♦  cable diagnostics for near and far end short

经纬恒润 iop测试凯发娱乐登录的解决方案

        针对于iop测试，经纬恒润推出自动化测试系统testbase-eiop，该系统能用于100base-t1和 1000base-t1测试。

        经纬恒润testbase-eiop由以下各部分组成：

•  硬件

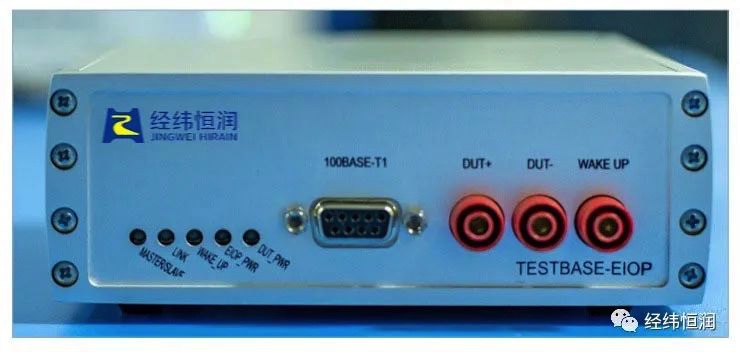

    ♦  eiop tester：用于连接dut，能够控制link partner和dut上下电，具备噪声注入以及线缆故障模拟模块

    ♦  awg：任意波形发生器，用于噪声注入

    ♦  线束桶：可选，提供近远端自动切换

•  软件

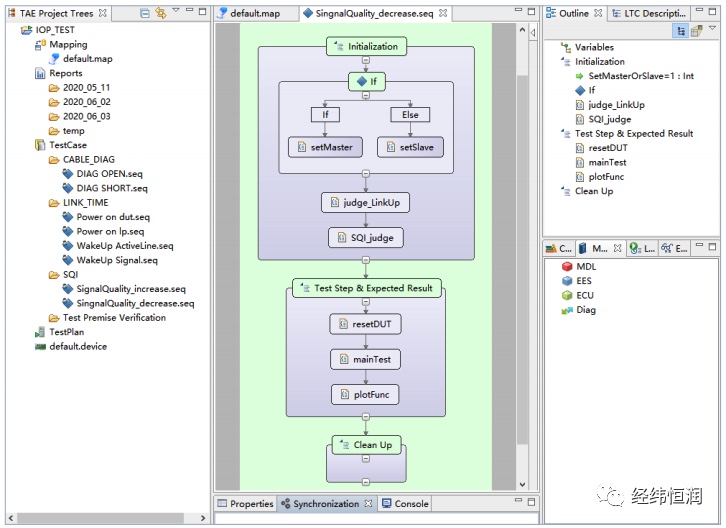

    ♦  测试平台：测试平台及运行环境为tae，可以实现自动化测试序列搭建及运行

    ♦  测试软件包：基于tae的iop测试软件包，符合tc8 v3.0标准，用来控制eiop硬件设备、执行测试序列、判断测试结果，自动生成测试报告
