概述

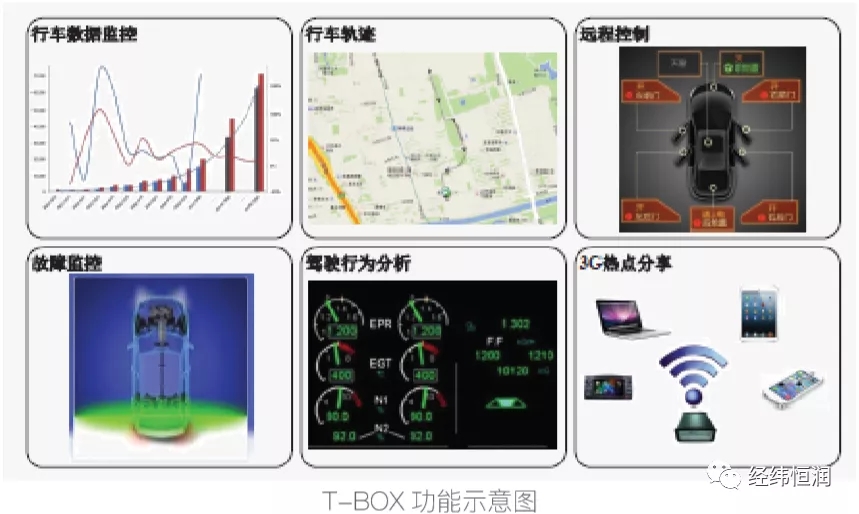

        车载t-box作为车联网系统的关键部件，实现对车辆的运行数据、位置数据进行管理及上传服务；此外，作为整车的远程通讯接口，还对车辆故障进行监控、远程控制车辆（开闭锁、空调控制、车窗控制、发送机扭矩限制、发动机启停）、 驾驶行为分析、4g无线热点分享等服务。

        随着t-box在车上的普及，相应的产线规模日益扩大，如何对下线的t-box产品进行快速而有效的测试，是t-box供应商迫切需要解决的问题。经纬恒润基于多年的产线测试经验，推出基于testbase-plte硬件平台和intework-plta软件平台开发的t-box产线测试系统。

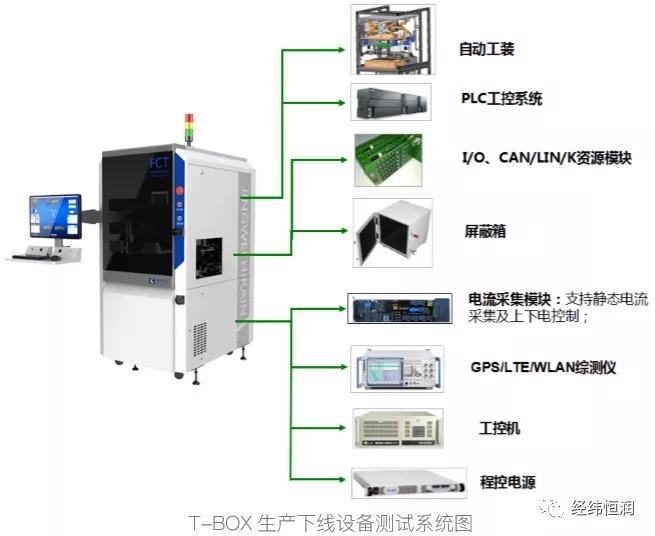

tbox eol测试系统架构

• 系统主要组成如下：

    ♦  危险警报系统

    ♦  自动化工装

    ♦  电气io模块：提供通用电气接口模拟及采集

    ♦  工装及运动控制系统：包含用于运动控制的plc系统、工装夹具等

    ♦  gps/let/wlan综合测试仪

    ♦  工业计算机、ups等

    ♦  扫描枪：用于获取 tboxvin码信息

    ♦  测试软件：实现测试流程、mes交互等

    ♦  通讯模块testbase-vci: 用于与tbox进行总线交互

设备功能特点

• 根据客户需求，可配置为手动或自动取放产品

• 可实现pcba板级fct功能测试，或总成状态下的eol功能测试

• 使用射频综测仪配合屏蔽箱进行产品射频功能测试

• 数据可追溯，可将生产数据存入本地数据库或上传工厂mes系统

• 测试过程自动化程度高，产线人员经过简单培训即可使用该设备

• 汽车电子测试专用testbase硬件测试板卡，设备搭建更高效，接线更简单快捷，系统更稳定

• 平台化产线测试软件，集成用户管理、设备管理、测试序列编辑、数据查询等功能，操作便捷，对设备维护人员技能要求低

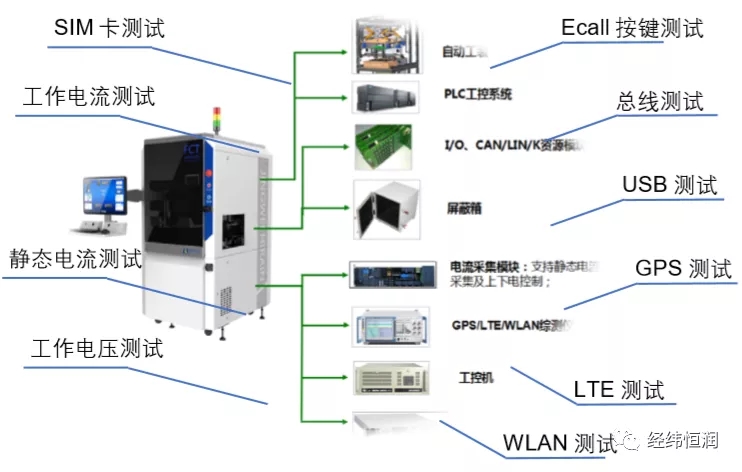

支持的测试项

• t-box 产线检测设备，支持的典型测试项如下：
