国产某c级车实车功能测试案例介绍
项目背景
该c级车是国产自主品牌车型产品中的首款主力产品，它承载着全新自主品牌战略的重任，该c级车型中涉及了多达几十个的电气部件，充分体现了该车型的技术创造优势和创新引领未来的品牌内涵。该车型的电控系统的复杂度大，对品质的要求高。因此，为了确保整车电子电气系统的成功开发，对测试工作的要求就变得极为重要。严格科学的遵循整车电子电气开发过程就成为该车型电控系统品质的根本保障。
凯发娱乐登录的解决方案
恒润科技的整车电子电气功能测试活动，就是要保证及时发现并改进各不同研发阶段中的产品缺陷及问题。通过系统的测试和验证来确保整车满足用户的功能需求、性能需求、法律法规要求等，及早发现问题及时消除隐患。以确保整车sop的顺利进行和市场的成功投放。
在此次测试活动中，恒润科技采用实车加台架辅助的测试方式开展实施，测试流程遵循如下图所示。
针对该车型电子电气功能，采用temb方法论进行测试方案设计。从系统需求出发，分析系统特性，形成典型的测试类型，确定合适的测试系统，选择需要的测试工具及设备。

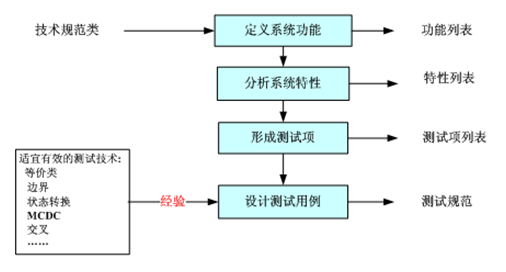

根据temb方法，测试策划分析到测试用例开发生成过程如下：

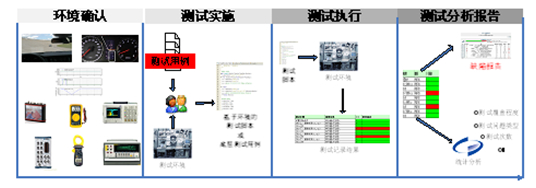

依据设计完成的测试用例，在实车系统上，依据如下测试实施流程开展实车电子电气功能测试。
1. 借助相应的实车测试工具，例如canoe，示波器，万用表等等，确认实车状态符合测试要求；
2. 依据测试用例开展测试实施工作，包括如下部分：
• 车辆静态测试
♦ 基于实车和测试台架，通过示波器、万用表和canoe等测试工具进行测试执行和问题数据记录；
♦ 结合环境条件，针对例如雨量光控制器、车窗控制器等，在冬季、雨天等特殊工况进行测试实施。
• 车辆动态测试
♦ 在车辆试验场进行特殊路况的测试实施，例如包括碎石路面、颠簸路面、扭曲路面等工况；
♦ 针对主动安全控制器(例如自适应巡航控制器和车道偏离控制器)进行例如高速路工况的动态测试实施；
♦ 结合环境条件，针对自适应照明系统控制器，驻车辅助系统控制器进行例如夜晚、雨天、雪天等特殊工况测试。
3. 参照技术条件和功能规范要求，分析测试数据，记录测试问题，定位问题原因，形成测试问题单和测试报告，并视具体情况提出改进建议。

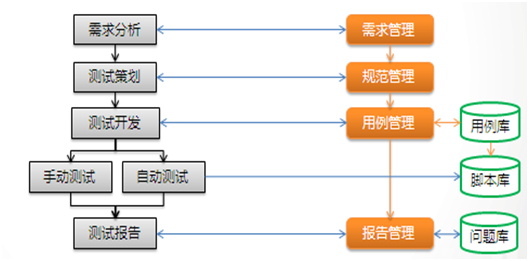

面对该c级车型复杂庞大的电子电气系统，实车功能测试的测试管理在本次实车测试过程中显得极为重要，应包括工作产品的管理和日常工作监控方式的实施，我们遵循如下图右边所示的管理流程开展，保证了测试活动的完美开展。
项目成果
该c级车型实车功能测试项目历时一年多时间，经过多轮实车测试，及时发现整车电子电气系统各电控部件及制件问题，有效的减少了车辆在sop之前存在的各种隐患，保障了整车下线的质量，降低了车辆的安全风险。
