集成高线性宽带rf-digital收发器——sdr-4902
1. 简述

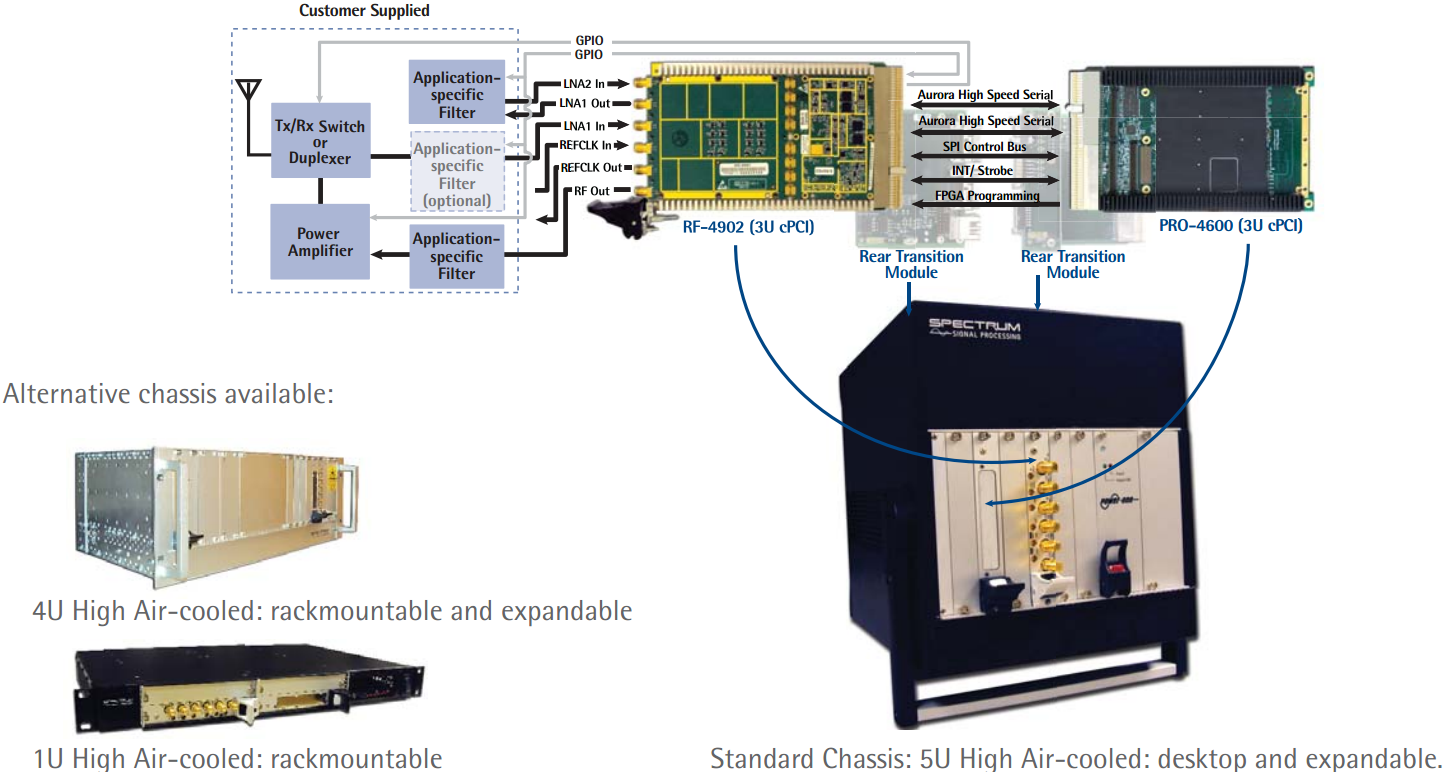

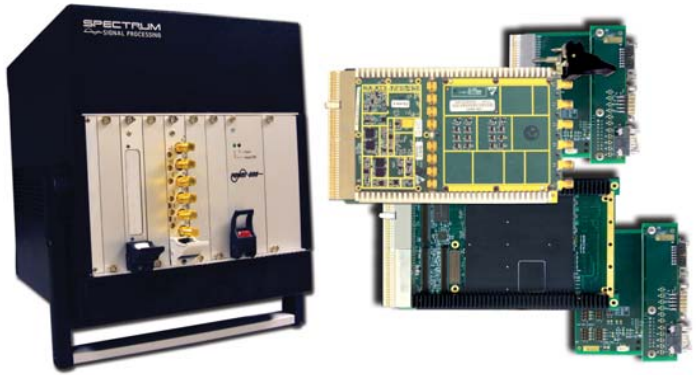

sdr-4902是一个集成凯发娱乐登录的解决方案，在两个板卡的凯发娱乐登录的解决方案中提供了射频和数字处理链。配置在紧凑的桌面气冷机箱中，sdr-4902操作频率范围200mhz~2.7ghz，使一个系统该基于你的应用支持多个选择频率。系统支持快速频率跳变波形（住调时间比10:1，达3000hops/sec）。
2. 特点
· 一个rf-4902高线性宽带rf-to-digital收发器（200mhz~2.7ghz）
· 一个pro-4600基带处理器
· 5槽气冷桌面cpci机箱，电源供电
· 转换模块（tm2-4900）提供千兆以太网、jtag和rs232接口
· quiccomm软件
· ise foundation fpga tools（可选）
· code composer studio（可选）
· 操作系统和集成开发环境（ide）
· 线缆和文档
3. 优势
· 射频和数字处理链在两块板卡中，适合于尺寸、重量、功耗受限的应用
· 一个系统支持多频率范围
· 可选定制rf
· rf滤波器是外部的，能被修改
· 中频滤波器是数字的
· 中频带宽用户通过软件选择
· 模块化rf和模拟板是独立的
· 支持快速跳变波形达3000hops/sec，住调时间比10:1
· 有效的成本意味着增加现有sdr-4000的rf能力
4. 应用
· 宽带数据链（uva、ugv、usv）
· 地面移动通信
· 空对地通信
· 通信电子战
· 信号/通信情报
· 卫星地面终端
· 认知无线电
· 软件定义无线电（sdr）和波形开发

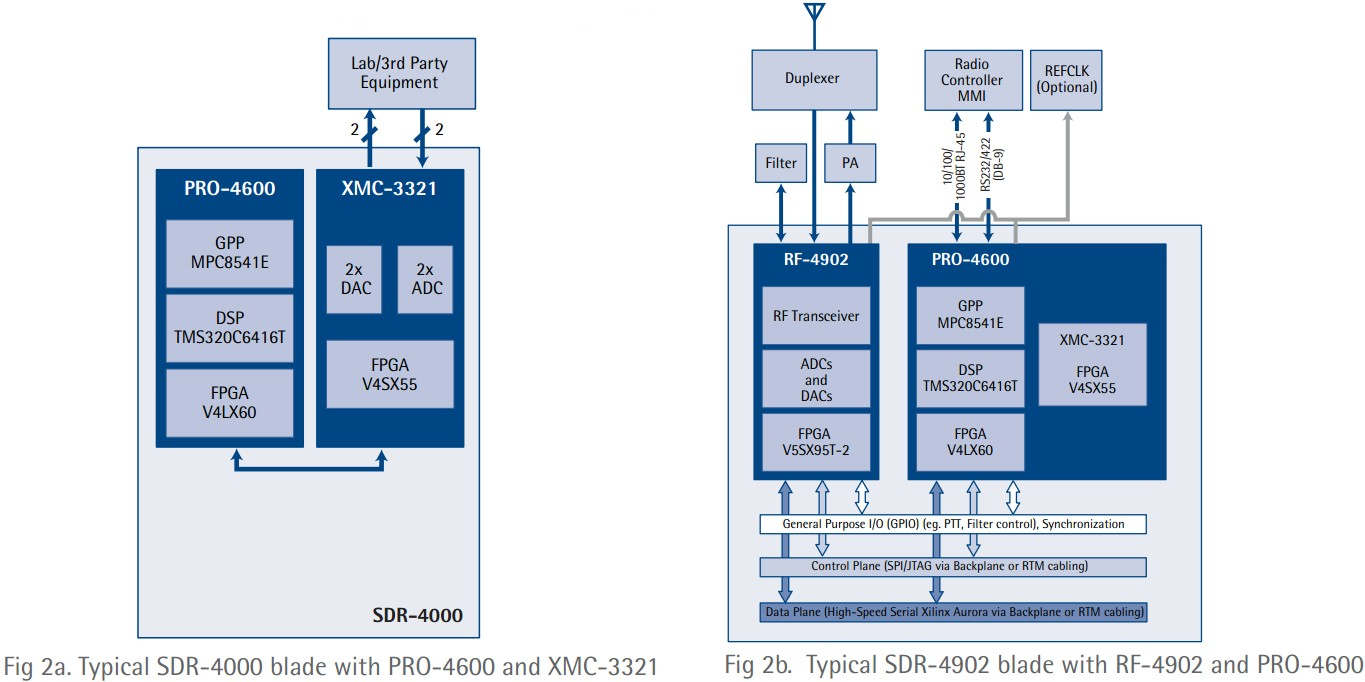

5. sdr-4000系统到sdr-4902系统升级
已有sdr-4000系统的客户通过增加一个rf-4902模块到系统中，即可使带有pro-4600和xmc-3321板卡的系统更新为sdr-4902配置。rf-4902使sdr-4000平台具有完整的rf-to-ethernet能力，无论是部署、开发、研究。使用rf-4902完全代替了购买和集成第三方射频设备的费用，或字节开发射频前端发生的费用。要求有机箱更新包。

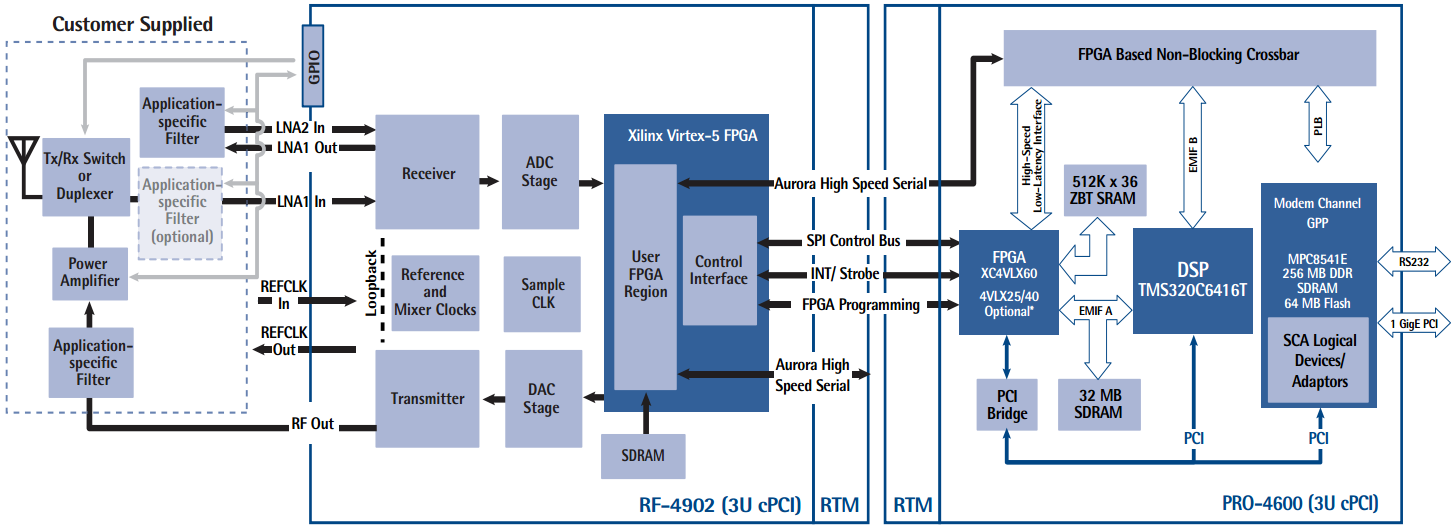

6. 系统架构改变
rf-4902改变了从xmc-3321上模拟中频信号到rf-4902上射频信号的接口。决定于代码重用的要求，更新可能从xmc-3321 fpga到rf-4902 fpga移动一些或所有应用代码。因为rf-4902和sdr-4000互操作，有相似的或相同的api，这是一个简单的过程。在一个升级中要求关键的改变是控制代码更新和数字上下变频更新。如果使用sca，逻辑设备将需改变。更多细节联系spectrum。
7. 规范
sdr-4902各项指标说明
|
项目 |
描述 |
|
一般规格 |
3u cpci pro-4600 sdr处理器，freescale mpc8541e powerpc，virtex-4 lx60 fpga，tms320c6416t dsp 主机：3u cpci卡 (32-bit / 33 mhz) rf-4902高线性收发器，isla214p50 14-bit adc 490 msps，ad9122 16-bit dac 980 msps，xilinx virtex-5 sx95t-2 (lx155t/sx50t) |
|
外部接口 |
控制：cpci j2控制4bit 10mhz串行端口接口（spi） 模拟连接器：6 sma，50-ohm，单端型 模拟gpio：2x 12b 100ksps dac, 2x 12b 100ksps adc 触发/中断接口：使用转换模块cpci j2带状电缆 高速串行接口：两个aurora链（440mb/s全双工）到cpci背板通过j2 fpga编程：pro-4600通过jtag编程或下载到16mbflash并调试 数字gpio：8x lvds对，11x 3.3v lvttl，3x 2.5v lvcmos co-ax gpio：前面板两个co-ax单端可见（1pps,irig-b,sync,触发器,控制器） |
|
性能 |
性能规范参阅工业级数据手册 |
|
软件 |
应用程序库：quiccomm软件开发包，api、例程 操作系统：green hills integrity 11或wind river vxworks 5.5 sca bsp：sdr-4902系统sca板级支持包（integrity os） 数字上/下变频：基于fpga ddc和duc参考设计,提供特征多项滤波器的可变带宽,用户可控制中频带宽/频率/抽取,软件可实现频率步进小到12.5khz |
|
工具 |
ise foundation tools（可选） |
|
环境 |
操作温度：气冷，0~50 °c，加强气冷 存储温度：-40~+75° c 湿度：相对湿度10% ~ 90%，无凝结，没有保护涂层 |
|
订购信息 |
sdr-4902集成系统w/rf-4902-sx95t-2和pro-4600 integrity/商业版，气冷 sdr-4902集成系统w/ rf-4902-sx95t-2和pro-4600 vxworks/商业版，气冷 1) 额外包含：开发pc最小规模，2.5 ghz pentium-iv processor,512 mb sdram, windows xp 2) sdr-4000基础软件quiccomm软件包含所有sdr-4000系列板级和文档 3) sca和orb scapi核心框架，可选sca开发工具和orb 4) 开发fpga的ise，并可在spectrum订购， vhdl和verilog的modelsim license提供的仿真环境 5) 可选培训：sdr-4902培训（4天）或sdr-4902/sca联合培训（5天）。培训课程在spectrum总部或客户现场 6) 支持维护包 7) fpga核 fpga ip 授权的设备类型 机箱 1u 2x cpci 背板 3u 1slot 32bit 机箱 3u cpci 8-slot/2 psu bpl w/- emi shield 3x 230 vac fans 19” 4u 架安装 |
| 未来可选 |
请参阅独立板卡数据手册 |
