概述

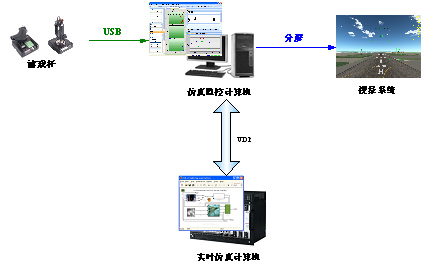

通用飞机模拟器主要由仿真监控计算机、实时仿真计算机、飞行操纵手柄、飞行模型库、总控软件、视景仿真软件几部分组成，用于各类仿真测试系统中飞行环境的模拟，如各类机载航电设备仿真测试环境中的飞行参数激励源、指挥作战系统中的飞机节点模拟等，也可作为飞行器飞控/制导系统开发的载体和/或目标模型，以构成高度集成的控制算法实时验证环境。
功能描述
总控系统是飞机模拟器调度模块，通过人机界面提供仿真过程中的场景设置、仿真控制，主要完成如下功能：
• 飞行参数设置：通过人机界面进行初始飞行参数设置，参数设置完成后自动配平；
• 航路规划：飞行前，可通过界面图形绘制方式规划飞行轨迹，配合自动飞行功能完成飞机按规划航路自动飞行；
• 目标轨迹生成：可根据飞行态势，通过设置界面设定目标初始参数；
• 启动、暂停、停止仿真控制；
• 飞行指令发送：对实时仿真模型发送手动飞行、自动起飞、导航、自动着陆等飞行指令；
• 仿真数据实时监控：通过曲线、数据列表、态势图查看当前飞行参数。

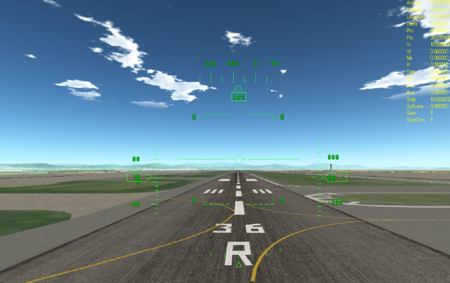

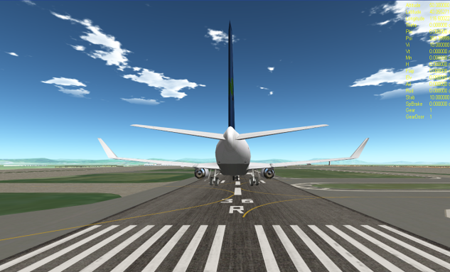

视景软件 提供了飞行仿真过程中的三维飞行场景显示。视景软件包括固定翼飞机三维实体模型、三维实体模型、三维地形模型。视景软件提供两种视角，可以从座舱内或座舱外的不同视角，观察飞机飞行过程中的姿态变化和场景变化。
飞行操纵手柄 采用高级仿真操纵手柄，“飞行员”可通过操纵手柄对飞机进行控制，完成人工操纵飞行。并可通过对操纵手柄上的按钮设置，实现起落架收放、导弹发射等功能。
产品主要特点
• 紧凑易用集成度高：整个系统两台计算机构成，实现实时飞行仿真和仿真监控/视景显示；
• 全包线模拟：支持自动/手动两种方式对飞行全包线进行模拟，包括地面滑跑、起飞、爬升、巡航、空中机动、下降和着陆等整个飞行过程；
• 高性价比的可视化环境：通过电影级的视景画面，直观显示飞行过程。无须购买昂贵的视景软件和设备，也无须进行繁琐复杂的二次开发；
• 模型丰富：采用六自由度建模，提供两类固定翼飞机模型；提供标准大气环境模型；提供直线、圆周、蛇形、上仰、俯冲等多种机动目标的质点模型；
• 模型可扩展：支持用户下载自己的飞控算法模型和飞机模型实时运行；
• 提供丰富的实时接口：对载机、目标机实时飞行仿真的参数通过各种常用实时接口输出，实现与其他系统的交互，支持接口：光纤反射内存、1553b、arinc429、tcp/ip、udp、rs422、rs232。
