概述
恒润科技面向美军先进的jtrs系统进行设计，充分汲取jtrs项目中硬件设备模块化、标准化、软件模块组件化、基于corba的分布式计算设计理念，自主研发了软件无线电硬件平台，并通过prismtech spectra cx&oe，为国内科研单位提供技术先进的sca波形设计、验证与演示环境。
凯发娱乐登录的解决方案
恒润科技的sca sdr波形开发演示验证平台根据硬件接口总线分为sdr-hi4000和sdr-hi7000两种配置。sdr-hi4000采用了标准cpci总线结构，sdr-hi7000采用标准vpx总线。二者均按功能进行模块化设计，由rf发射模块、rf接收模块、中频模块、波形处理模块及主控制模块组成，其中各个模块的关键参数和指标均可定制。
平台主控制模块采用powerpc架构，运行vxworks实时操作系统。平台软件支持mhal结构，sca oe环境（spectra oe）运行在powerpc节点上，波形处理模块作为系统中的mhal设备，在fpga、dsp中实现mhal传输层。

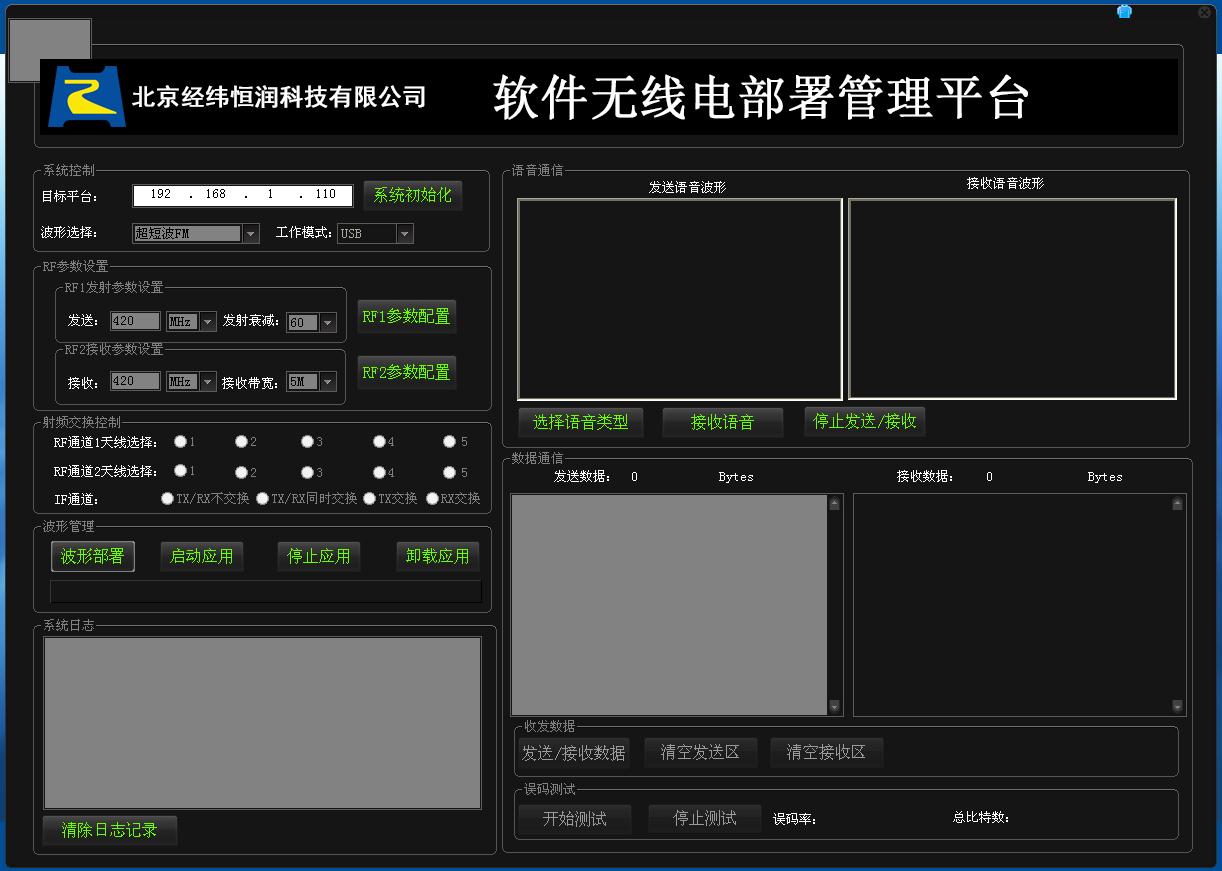

波形部署软件运行在工控计算机系统上，一方面可以对波形部署与重构进行管理，另一方面在系统中也作为信源和信宿，负责语音、数据的发送与接收。参考波形部署管理界面如下图所示：
.jpg)
产品特点
恒润科技sca sdr波形开发演示验证平台主要技术指标如下：
• 频率范围：标配2mhz ~4000mhz，可扩展至c/x/ku/k/ka波段；
• 发射通道：标配1通道，可扩展；
• 接收通道：标配1通道，可扩展；
• 天线输出： 50欧姆、sma；
• rf发射模块中频输入：标配70mhz/220mhz，≤+4dbm@cw，sma，50欧姆；
• 中频带宽： 50khz、5mhz、20mhz、40mhz、100mhz；
• 射频输出功率：50dbm~10dbm；
• evm：≤4%；
• 射频输入功率：-98dbm~-10dbm（l/s波段）；
• 频率稳定度：≤1×10-6；
• ad/da模块：
♦ 标配2通道250msps/16bit adc；
♦ 标配2通道500msps/16bit dac；
• 基带处理模块：
♦ 标配1片xilinx v6 240t fpga；
♦ 标配2片ti tms 320c6670 dsp；
• 主控制模块：标配mpc8572/vxworks。
