概述
线缆连接管理软件 ( 简称icwb) 基于关系数据库对各类真件和仿真件设备以及线缆线束互联关系进行管理，可应用于机载综合电子系统或其仿真测试系统的设计与管理阶段，对原理图、线路图和线束图等多个设计阶段的电气接口数据进行有效管理。同时提供与电子接口控制文件 (icd) 信息的关联绑定功能，支持对线缆连接等接口信息的导出和复用。
.png)
产品介绍
1. 主要功能

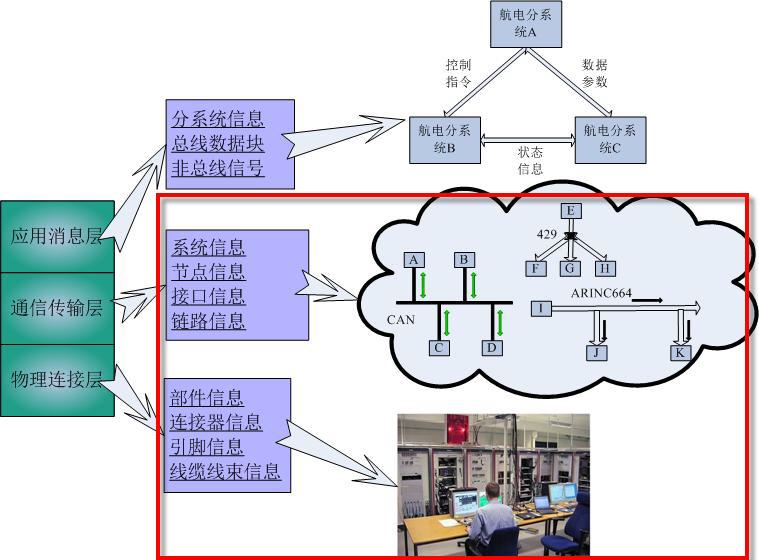

• 建立领域模型，支持电气接口定义和扩展
♦ 机载（或试验室）电子系统、设备、板卡等节点信息
♦ 标准航插（或非标准）连接器（接插件）及其引脚信息
♦ 通道引脚级输入输出接口和硬线连接信息
♦ 线缆线束信息
♦ 端子、对接接头等各种转接部件信息
♦ 各种接口信息的编号、规格、电气特性等基本属性
• 支持电气接口设计过程

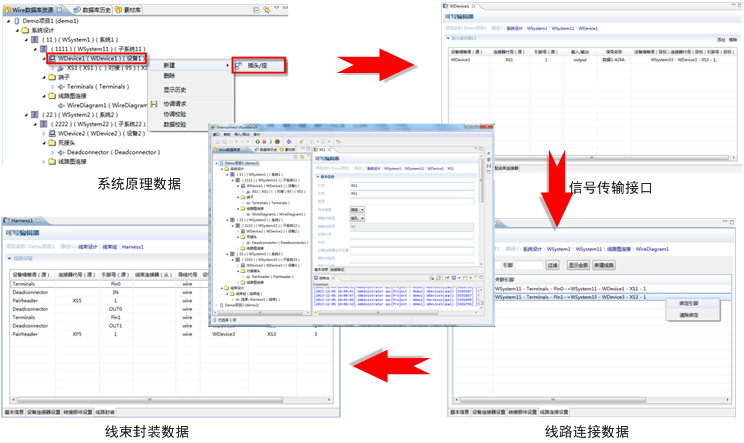

♦ 支持原理图设计阶段数据管理
♦ 支持线路图设计阶段数据管理
♦ 支持线束图设计阶段数据管理
.png)
• 多层次互联检索功能

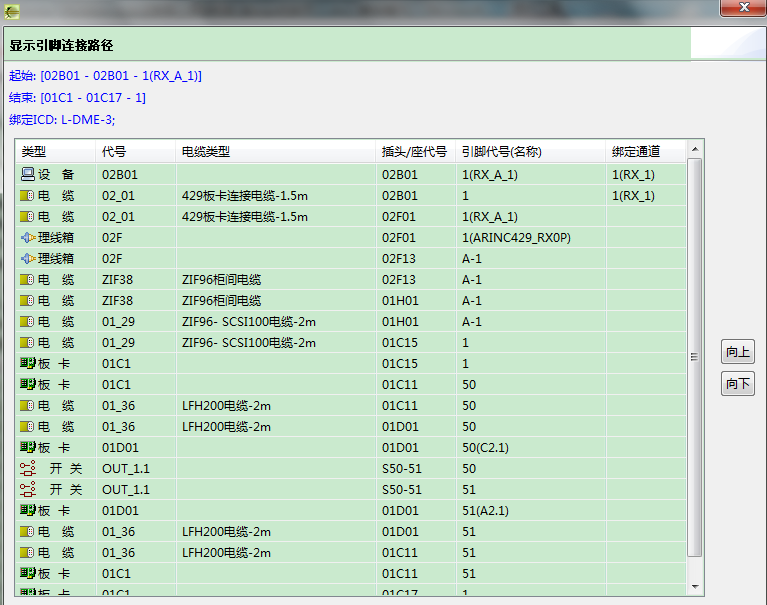

♦ 可由任意引脚或硬线遍历搜索完整的线缆连接路径
♦ 依据通道与电子接口icd数据的关联关系，搜索应用层icd数据在线缆中完整传输路径
♦ 提供树状导航和列表等多种界面，多层次多角度浏览各种线缆连接信息
♦ 提供复杂条件检索和交互式检索功能
.png)
• 辅助校验和纠错功能
♦ 依据规则对接口连接数据进行校验和纠错，包括禁止操作和警告
♦ 依据引脚级输入输出接口定义，辅助校验线缆转接关系正确性
• 提供数据的修改历史和版本管理功能
• 提供xml格式的数据导出功能
• 提供版式灵活的接线表等电气接口文档（word和excel格式）导出功能
.jpg)
2. 主要特点
• 支持并行开发
♦ 客户端/服务器架构满足多人同时进行一个项目的并行开发要求
♦ 多客户端之间的数据即时同步，确保客户端数据的一致性
♦ 多客户端之间的数据即时同步，确保客户端数据的一致性
• 辅助校验
♦ 依据多层互联关系，提供转接线路辅助校验功能
♦ 依据接口设计规范，提供接口数据完整性和有效性校验功能
♦ 依据接口设计规范，提供接口数据完整性和有效性校验功能
• 全生命周期版本管理
♦ 可依据时戳查看历史数据状态，追溯数据更改过程
♦ 提供版本比较结果输出至excel文档功能
♦ 提供版本比较结果输出至excel文档功能
应用&案例
航空某设计院综合航电测试系统：用于大型试验系统中各类试验设备间错综复杂的硬线连接关系有序管理，并与其他系统（icd 管理系统、数据采集与激励系统、综合配线系统等）通过接口文件交互。
航空某总体设计单位电气接口（eicd）开发与管理系统：用于机载电气接口各设计阶段接口数据的有效管理。
