概述
随着消费电子和车辆电子的飞速发展，车载仪表和车载娱乐系统在内的hmi（human machine interface- 人机交互界面）普遍向多功能多元化趋势发展，hmi 开发面临难度大、周期长、成本高的挑战。美国altia 公司25 年以来致力于为用户提供全套灵活易用的hmi 开发工具，秉承所见即所得的开发理念，采用基于模型的开发手段，快速将概念设计实现为嵌入式代码，在保证高品质图形界面的同时，大幅提升开发效率。
产品介绍
altia 采用基于模型的设计理念，它提供自动代码生成器、语言翻译器、api 函数以及gl，可方便地将hmi 图形界面设计直接转换为可执行的源代码，并与用户应用程序无缝集成，在多种操作系统及硬件平台上运行和显示，提高了设计效率，实现了从需求定义到产品实现的hmi v 模式开发流程：
• 虚拟原型设计模型，替代文档定义hmi外观&交互需求，改善需求沟通
• hmi模型设计，设计早期可进行系统级hmi仿真验证
• 通过自动代码生成技术，hmi设计模型实现为嵌入式产品级代码
altia 在汽车行业的应用方向：
• hmi需求定义与概念发布
• 驾驶模拟器hmi原型实现、人机交互训练
• hmi目标机产品实现
• 系统新功能可视化验证

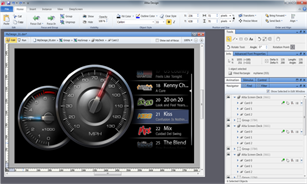

1. 人机交互界面集成开发环境——altia design
altia design，altia 产品家族核心工具之一，提供人机交互界面设计、仿真的集成开发环境，以gui 式图形编辑器替代传统编程，方便向目标客户、市场人员、人机交互工程师、系统
工程师、软件开发工程师提供统一的hmi 产品模型，为仿真验证、迭代修改以及代码生成提供工程文件。其主要特点是：
• 支 持 各 类 资 源 导 入： 位 图 / 矢 量 图 /3d 模 型 /xml/photoproto&flowproto 产出物
• 零编程实现hmi行为定义
• 系统新功能可视化验证
• 支持2d和3d的处理，能够实现丰富的2d和3d效果
• 支持模糊 / 扭曲 / 多语言 / 多皮肤 / 音频、视频文件播放等特性
• 评估设计对目标机的资源占用ram/rom
• 配合多层显示控制器的层级管理模块
• 汽车专业图形控件库
• 模块复用与集成，团队共享，合作开发
• 免费授权界面运行于pc的runtime
• 免费发布于网页的web插件
2. 自动代码生成工具——deepscreen target
deepscreen target，altia 产品家族的核心工具之二，是图形代码配置器和优化器，将altia design 设计的界面原型转化为可部署的源代码。生成的代码为全开源标准c 代码，经交叉编译部署于目标平台；节省数月乃至数年的手工编程时间，使程序员将精力集中于底层应用开发，加速产品市场投放。
• 主要特点
♦ 一键点击生成目标代码，可选择部分/全部对象生成代码，代码尺寸小，效率高
♦ 代码生成的优化选项：弹性裁剪属性、动态/静态存储、全屏显示等
♦ 能够生成界面原型的独立应用程序、库文件（链接用户应用程序）
♦ 一键点击生成目标代码，可选择部分/全部对象生成代码，代码尺寸小，效率高
♦ 代码生成的优化选项：弹性裁剪属性、动态/静态存储、全屏显示等
♦ 能够生成界面原型的独立应用程序、库文件（链接用户应用程序）
♦ 提供并集成了所有目标平台的makefile文件，并可根据客户需求定制
♦ 提供altia自定义的gl：software render，可与硬件设备直接集成
♦ 覆盖低中高端平台，包括无操作系统平台
• 代码质量保证
♦ 符合iso 15544 aspice标准
♦ 通过iso 26262 asil认证
♦ 经静态测试工具qac验证，符合misra标准c语言编程规范
♦ 符合iso 15544 aspice标准
♦ 通过iso 26262 asil认证
♦ 经静态测试工具qac验证，符合misra标准c语言编程规范
• 支持的目标平台配置
♦ 操作系统：windows，linux，qnx，vxworks，android，unix，sgi，无os，用户自定义os
♦ 图形库：win32，software render，opengl，opengles，x11，photon，windml，frame buffer
♦ 芯片 & 处理器：freescale，renesas，yamah，fujitsu，altera，toshiba，atmel，xilinx，nec，arm，nxp，stmicro
3. 第三方环境接口——connections
altia提供了与第三方仿真软件的接口，可于程序中集成调用图形界面，实现两者集成仿真应用；以在产品实现阶段实现图形代码与底层应用程序集成。altia 支持的第三方环境有
• c/c 、visual basic、java
• matlab/simulink/statef low、vector canoe、rhapsody
• c/c 、visual basic、java
• matlab/simulink/statef low、vector canoe、rhapsody
• tesis、dspace
4. 其他工具
• photoproto：一款基于adobe photoshop的图形转换工具，通过图层关键字机制，将各图层图片快速构建为交互式控件（xml），可对外发布或者导入altia design 作为基础控件，支持二次开发及生成代码。通过该工具美工人员可负责一部分交互开发
• flowproto：基于 microsoft visio 逻辑代码生成工具，将visio 中设计的状态流程图转换成为控制逻辑代码(c 代码orxml 文件)，可直接部署于硬件或导入altia design 作界面控制逻辑，支持生成代码
• photoproto：一款基于adobe photoshop的图形转换工具，通过图层关键字机制，将各图层图片快速构建为交互式控件（xml），可对外发布或者导入altia design 作为基础控件，支持二次开发及生成代码。通过该工具美工人员可负责一部分交互开发
• flowproto：基于 microsoft visio 逻辑代码生成工具，将visio 中设计的状态流程图转换成为控制逻辑代码(c 代码orxml 文件)，可直接部署于硬件或导入altia design 作界面控制逻辑，支持生成代码
应用&案列
1. 案例展示

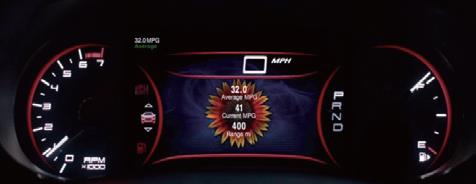

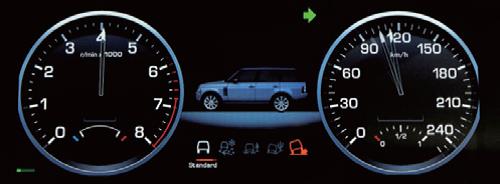

| • range rover 全液晶数字仪表 | • dodge dart仪表信息液晶显示屏 | |
.jpg) |
.jpg) |
|

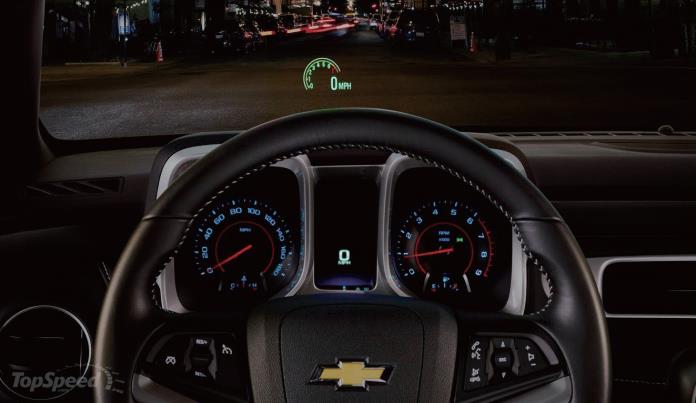

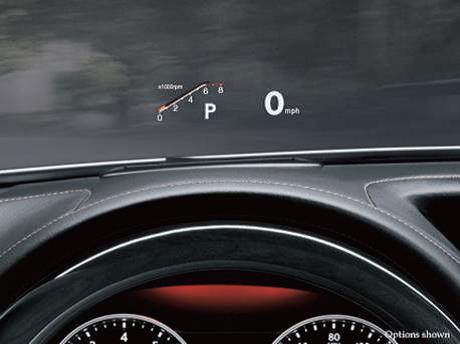

| • chevy zeta and chevy camaro hud | • lexus gs and lexus nx hud | |
.jpg) |
.jpg) |
|
| • ford fiesta信息娱乐系统 | • ford focus信息娱乐系统 | • fisker kama信息娱乐系统 | |||
 |
 |
 |
2. 部分用户
• 汽车：中国一汽、福田汽车、东风电子科技、哈尔滨风华科技、大陆电子( 中国)、长安汽车、gm、ford等。
• 汽车：中国一汽、福田汽车、东风电子科技、哈尔滨风华科技、大陆电子( 中国)、长安汽车、gm、ford等。
