概述
恒润科技致力于开发面向高速信号处理的模块化cots 产品。为客户提供各种包括高性能计算（hpc）、高速模数转换（adc）、高速数模转换（dac）、高速数据记录和数字io 等功能的开发平台。硬件采用标准cpci、vpx 和fmc 架构，具有结构开放、易于互联、通用性好等优点。开发者可以在硬件平台中根据需要选用合适的计算资源和外部接口，配合平
台软件和mdk 中间件，能快速构造出复杂的信号采集和处理原型验证系统。
产品介绍
1. hirainstorm硬件平台

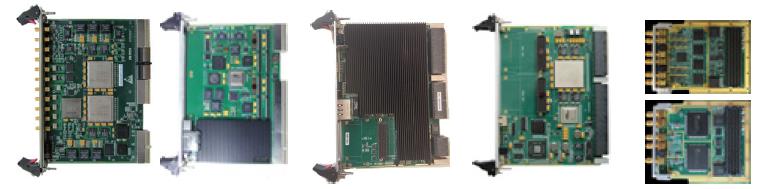

硬件平台主要基于高性能fpga、多核dsp 处理器、多核powerpc 处理器、高速ad/da 转换器件构建，支持多种互联总线协议，提供硬件相关的平台接口逻辑。
.jpg)
2. hirainstorm软件平台
软件平台主要包含硬件相关的总线驱动程序、接口测试程序和应用程序界面。
• windows 操作系统的硬件驱动和应用程序
• windows 操作系统的硬件驱动和应用程序
• 嵌入式操作系统的驱动和应用程序
• 多核dsp处理器的接口函数库和应用例程
3. hirainstorm mdk
mdk 中间件是在业界广泛使用的matlab 平台上，按照simulink 标准模块的要求，将各种自主研发的硬件板卡以及算法ip 进行建模。为各种软硬件产品建立了一个可以与业界标准模块对接的端口。mdk 中也提供了完整的验证环境平台，将整套的硬件环境集成到simulink 软件中，为算法及上位机操作提供了一个非常方便、灵活的软硬件协同仿真验证环境。
应用&案例
hirainstrom平台在sar回波信号实时模拟系统中的应用：
hirainstrom平台在sar回波信号实时模拟系统中的应用：
.png)

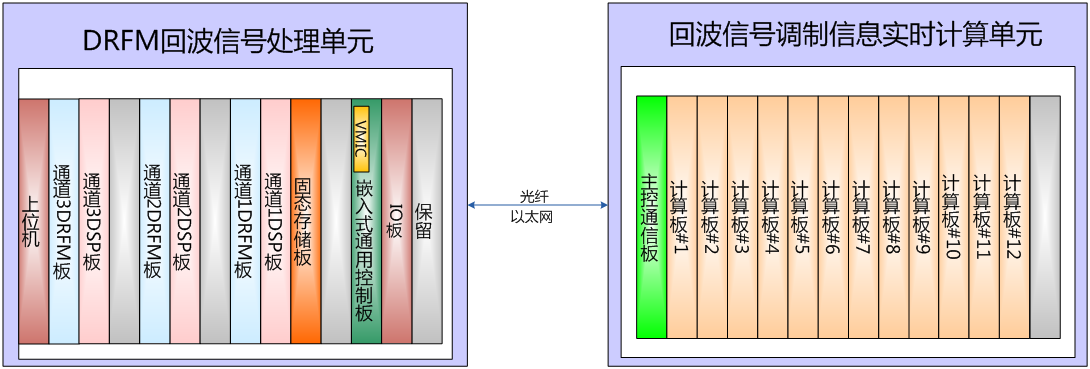

上图所示是国内某研究所sar 回波信号实时模拟器的硬件平台和系统组成，该系统主要由drfm 回波信号处理单元和回波信号调制信息实时计算单元组成。
• drfm回波信号处理单元主要由drfm板卡、dsp板、固态存储板和嵌入式通用控制板组成。实现对接收的雷达低中频信号采集、瞬时测频及数字下变频处理，然后根据成像雷达面目标回波调制信息或测高及一维单脉冲雷达散射点信息进行回波信息调制，从而得到基带回波信号，最后经过数字上变频及da 变换，得到相参的低中频回波信号
• 回波信号调制信息实时计算单元主要由嵌入式主控通信板和多块fpga 计算板组成，接收来自drfm 回波信号处理单元的计算参数，依据地面散射图像信息，实现成像雷达面目标回波调制信息，计算出的调制信息数据由光纤传输到drfm回波信号处理单元
