概述
在军工产品传统研发流程中，多采用物理样机对产品功能、性能等进行验证，开发周期长、成本高，且修复产品缺陷所付出的代价很大。而在已有的部分仿真中也存在不同建模软件之间如何进行联合仿真，及如何在系统级联合仿真的同时保护分系统的知识产权，降低部门间协同的难度等问题。恒润科技基于dymola+ fmu的机电液建模及联合仿真，采用数字化模型，对系统的功能和性能进行仿真分析，从而在产品早期设计阶段，对方案进行验证和优化，降低产品研发中的迭代次数。该方案能够兼容多数系统建模软件，而且可以有效地保护各分系统的知识产权，确保产品协同设计的顺利进行。
凯发娱乐登录的解决方案

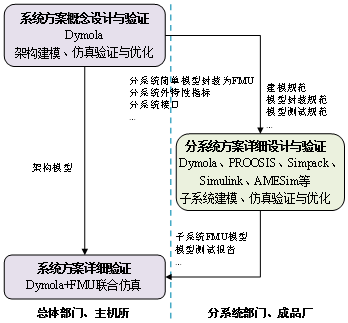

• 总体方案
.png)
♦ 总体部门在dymola中构建系统架构模型，定义子系统输入输出关系和子系统之间的接口关系，通过仿真对系统功能进行验证后，将各子系统封装为fmu。并将子系统指标、接口定义、对应的fmu模型及建模规范、模型封装规范、模型测试规范等下发到分系统部门；
♦ 分系统部门针对各专业特点，基于dymola、proosis、simpack、simulink等软件分别建立电气、环控，发动机，动力学，控制等系统模型，测试后按照总体部门要求，把模型封装为fmu并提交给总体部门，同时提交模型测试报告等材料；
♦ 总体部门将各分系统部门提供的fmu模型，统一加载到dymola系统仿真平台中；并逐一替换架构模型中的子系统模型，通过联合仿真，对系统方案进行验证、选型、优化等。
• 功能和优势
♦ 实现了总体部门和分系统部门之间的协同、厂所之间的协同，可以在产品设计早期，基于联合仿真对系统方案进行详细的验证和优化，减少设计中的迭代，缩短研发周期，降低研发成本。
♦ 各分系统使用专业软件进行建模，提升建模、求解的效率，使模型同时满足精度和实时性的需求。
♦ dymola平台针对数学模型的非线性、强耦合、刚性等特点提供了高效、稳定的求解器，确保复杂机电液系统动态特性求解的顺利进行。
♦ dymola平台针对fmu2.0提供了全面的支持，包含model exchange、co-simulation两种格式的导入、导出，为复杂系统的联合仿真柔性和效率方面提供了足够的支撑。
♦ 分系统模型以fmu黑盒模型的形式提交，满足总体部门系统仿真需求的同时，保护了分系统的知识产权，使部门之间、厂所之间的协同更为通畅。
