概述
随着硬件和软件数量大幅增加，电子电气系统复杂度大幅增加，传统基于文档设计模式，难以实现模块化设计及设计复用，易出错。采用基于模型的电子电气系统工程设计理念，能够从需求定义到产品实现之间电气平台数据一致性，有效实现设计复用、配置管理及架构优化。
凯发娱乐登录的解决方案

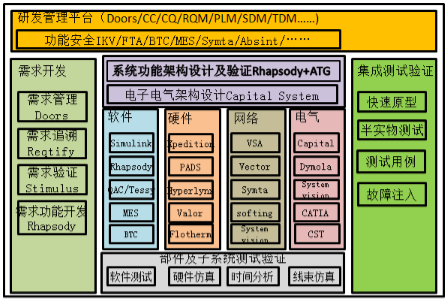

按照系统工程流程要求，实现自顶向下功能分解，及自底向上各个层面的集成测试验证。需要整合需求开发-架构设计-软件/硬件/网络/电气多专业设计仿真工具。
.png)

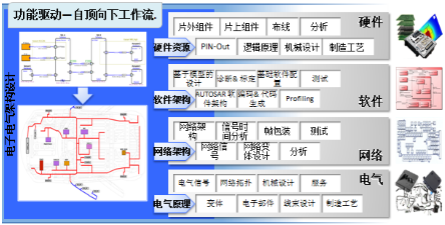

• 电子电气架构设计
电子电气架构设计，集成整车电子电气组件库（信号及i/o），同时支持进行电子电气系统变体设计，并执行变更影响分析，从而实现电子电气系统多达几百页的配置管理。
同时将综合考虑网络拓扑及网络时延，硬件设计及电气线束重量成本等因素。基于capital system，将功能定义分配到网络拓扑不同节点。能够有效的促进硬件、软件、电气系统、网络设计等方面协同开发。
.png)

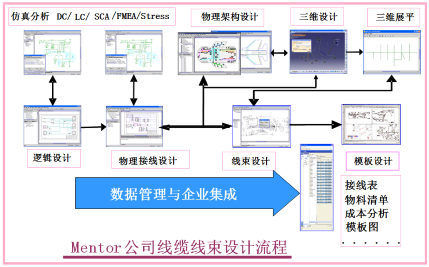

• 电气系统设计
通过电子电气架构设计，形成电气原理图设计，后续基于capital，可创建完整的电子电气系统设计模型，形成从电气原理图、接线图设计，到线束拓扑设计及线束工艺、电气诊断服务文档等全流程电子电气系统模型，能实现模型从上游到下游的自动转换，从而大大提高线束设计效率。
.png)
• 时间分析
为保障电子电气系统通讯质量，不能只考察网络/ecu的平均负载率，而需做网络及ecu任务调度最差时间延迟分析。通过时间分析，能提高网络负载率，同时保证通讯质量。基于symtavision+absint等工具组合，能够有效实现不同网络（can/lin/flexray/以太网/afdx等）时间分析，不同实时操作系统下任务最差时间分析，及不同电控节点端到端时间分析。

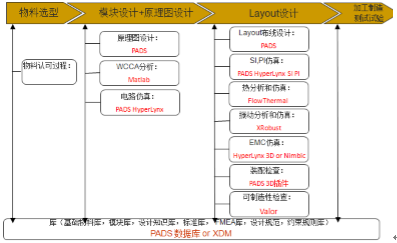

• 硬件设计工具链
基于mentor pads、hyperlynx、valor、flotherm等硬件设计工具链，及管理平台xdm实现物料管理，实现完整硬件设计流程。
.png)
恒润科技为客户提供电子电气系统工程工具链，接口开发，及系统工程开发流程，并有效实现电子电气基于模型的设计，基于模型的仿真验证过程，从而大大提高设计效率，提高设计质量。
