踏板位置传感器采用差分式霍尔测量原理实现对旋转角度的高精度测量。配合特定的安装支架及连杆机构，可实现电子油门踏板/刹车踏板位置的测量。
特点
• 非接触式测量方式
• 测量范围可按客户需求定制
• 比例模拟电压、pwm输出方式
• 支持双路冗余输出方式。
传感器尺寸

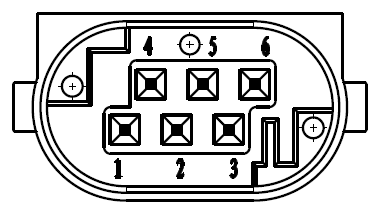

接插件定义
| 引脚编号 | 引脚定义 |
| 1 | gnd |
| 2 | n/a |
| 3 | n/a |
| 4 | output |
| 5 | 5v |
| 6 | n/a |
性能指标
• 环境特性
| 存储温度范围 | -40℃ ～ 105℃ |
| 工作温度范围 | -40℃ ～ 105℃ |
| 相对湿度 | < 95% (25℃时) |
| 密封防护等级 | ip6k9k |
• 输出特性（工作温度范围内）
| 供电电压 | 4.5v~5.5v |
| 工作电流 | < 15ma（单路），< 30ma（双路） |
| 传感器输出方式 | 比例模拟电压输出、pwm输出 |
| 分辨率 | 0.1° |
| 精度 | < ±2° |
| 输出迟滞 | < 4ms |
| 输出零位位置精度 | < ±1° |
| 匹配接插件型号 | amp 1-967616-1 |
| 装配特点（详见机械图纸） | 两点固定，m5螺钉紧固 |
| 摇臂长度 | 50mm |
| 摇臂旋转范围 | <120° |

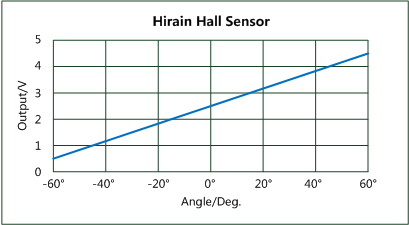

输出曲线（模拟输出）

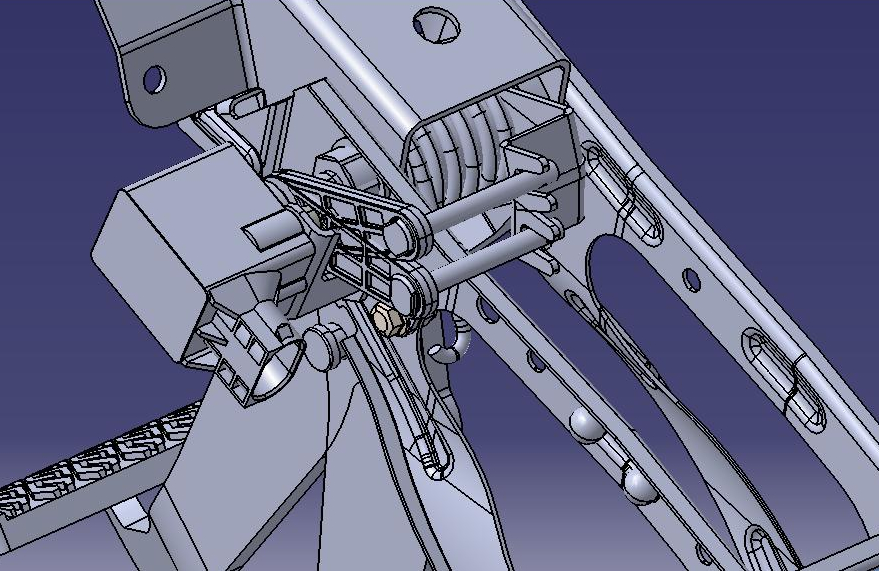

安装示意

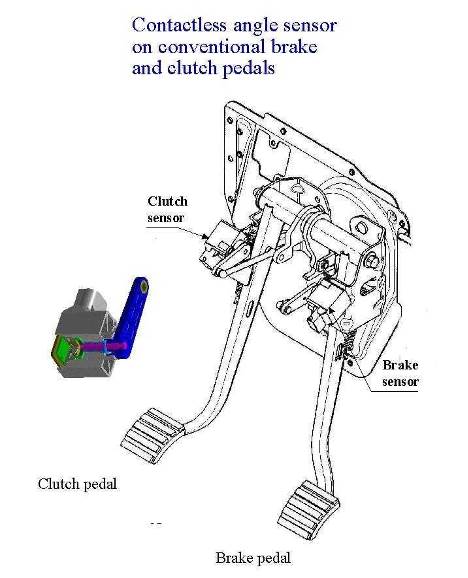

用于测量油门踏板和刹车踏板的位置（角度）时，安装形式如下图所示：

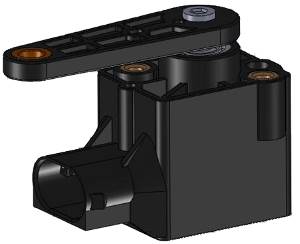

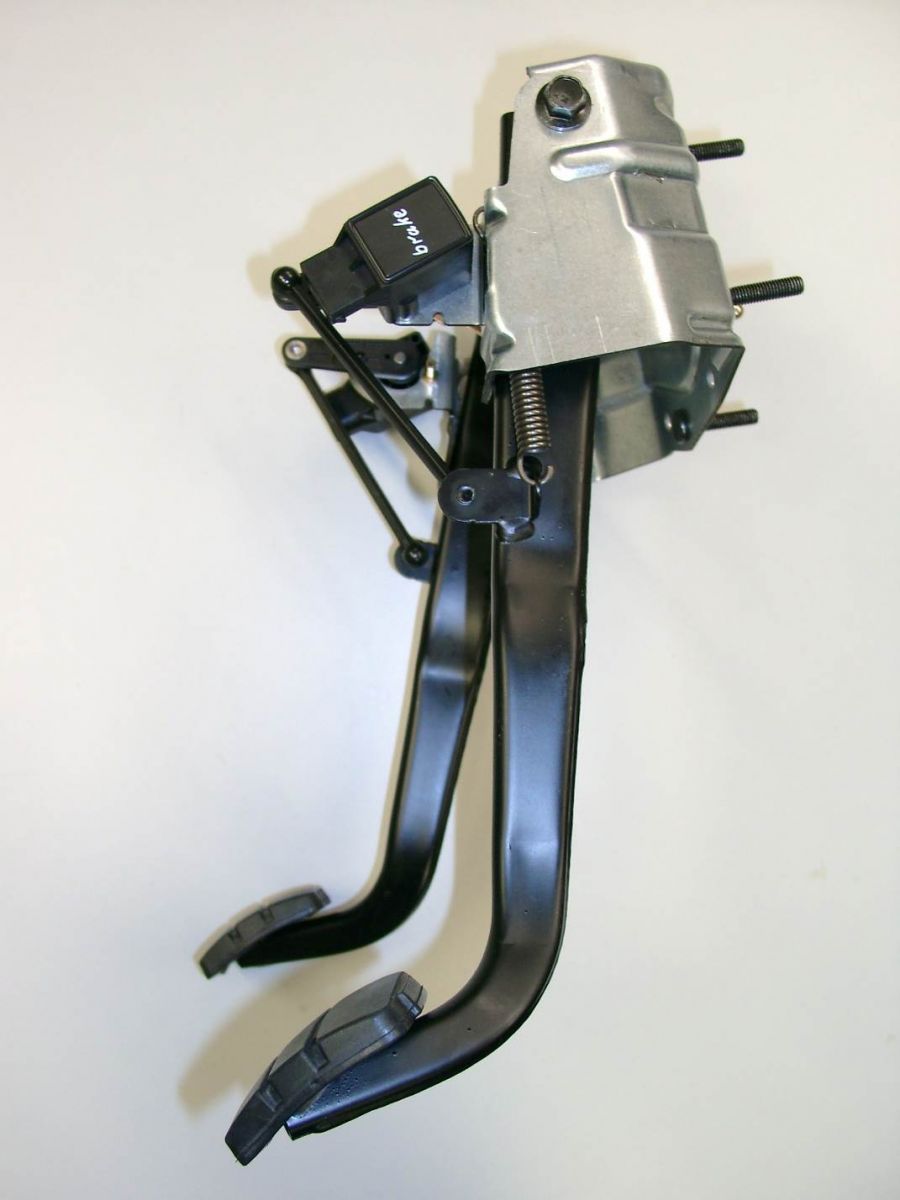

实物图片
