总线负载仿真软件应用案例
1、概述
航空电子系统的设计验证过程，一般包括系统接口icd设计、总线网络通讯性能评估、系统全数字仿真、系统半实物仿真等几个阶段；而在目前传统的设计模式中，对于总线网络性能评估的环节往往被忽略，设计人员通常依靠型号经验进行简单计算评估，而将测试验证的工作推后到系统集成联试阶段，这样如果出现总线通讯的性能问题，则需要反馈到icd设计环节，导致重复开发和设计变更，进而影响项目的研制进程。

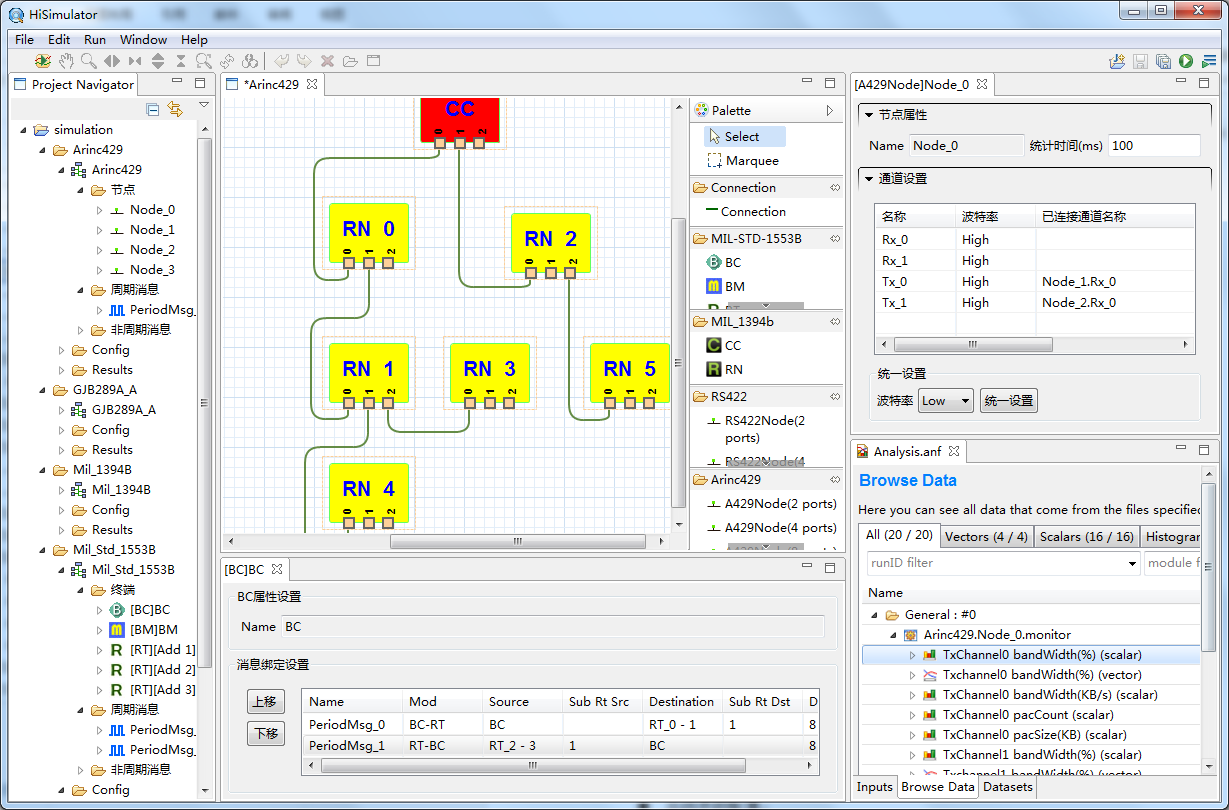

针对于这样的应用场景，恒润科技研发了总线负载仿真软件，通过应用该软件，系统设计人员可基于icd设计的结果，方便快捷的搭建航电总线网络通讯模型，对网络通讯性能进行快速评估，缩短迭代过程，将问题在顶层设计阶段暴漏和验证，从而指导优化系统接口icd的设计。软件主界面如下图所示：
图1 软件主界面
2、产品功能
总线负载仿真软件主要包括以下功能：
总线拓扑设计
提供arinc429、rs422、std1553b、mil1394b等仿真模型库，支持用户以图形化的方式进行网络拓扑模型的搭建，快速构建整个航电拓扑网络。
icd导入接口
支持与其他软件的协同设计，支持对电子系统接口定义的结果，导入到航电总线负载仿真软件中，根据icd设计定义数据块和数据流的生成。
总线参数配置
支持根据总线通讯特性，配置总线初始化参数等信息，包括波特率、通讯周期、子节点编号等，完成总线基本通讯参数的配置。
总线通讯仿真
支持总线通讯链路数据流的动态传输，包括数据流量产生、数据帧接收/发送、数据处理，以及链路参数的动态监控等；支持链路节点和模型的嵌套设计，可以仿真分层的数据流处理逻辑。
仿真数据分析
支持仿真结果数据进行统计分析，包括：链路负载占用、子系统流量统计等，支持采用图形化和报表等方式提供给用户。
分析文档导出
支持将建模设计的结果以及仿真分析数据，例如：带宽统计、报文分类统计等指标，按照一定的格式导出为word文档，方便用户参考使用。导出文档的内容分为表格数据、饼状图等方式。
3、产品优势
1) 以图形化的方式进行网络拓扑搭建

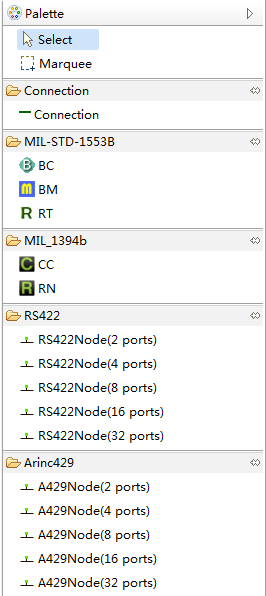

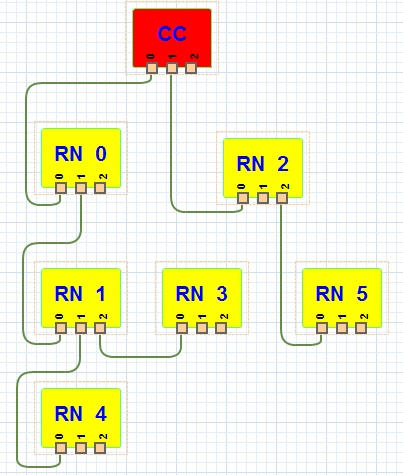

软件提供常用总线的模型库，用户通过软件可以以图形化的方式进行网络模型搭建，操作简单易行，如下图所示。
图2 模型库与网络拓扑搭建
2) 支持icd文件的导入

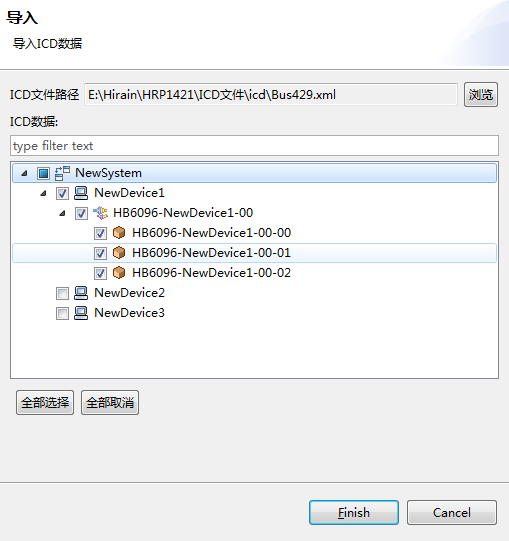

软件可以直接导入icd workbench软件导出的icd文件，然后根据用户录入到icd workbench中的icd信息自动生成总线网络拓扑，并且完成icd数据与设备的绑定关系。该功能极大简化了用户的操作流程。
图3 icd导入功能
3) 直观显示仿真结果

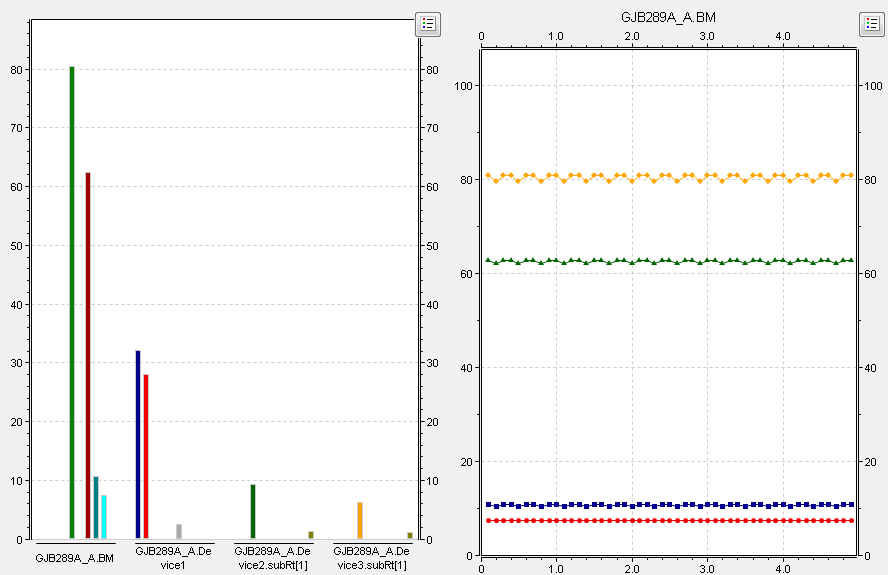

软件以曲线或柱状图的方式显示仿真结果，可以直观的显示各条总线以及各个icd数据块所负载占用的情况。
图4 仿真结果查看
4) 分析文档导出

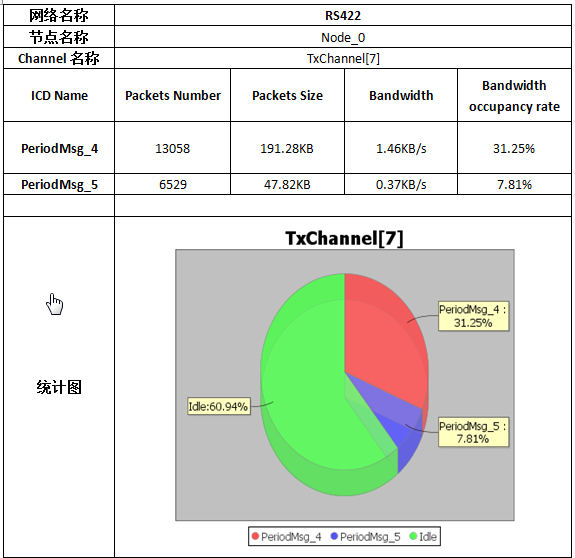

用户可以将仿真结果导出为word文档，方便事后对仿真结果进行查看。
图5 仿真结果导出
4、应用案例
总线负载仿真软件基于用户对总线网络的定义，可以快速的进行总线负载仿真并得出可靠的仿真结果，方便用户在航电系统icd设计阶段快速的发现并定位问题。
该软件已在国内某研究所航电系统顶层设计环境中得到应用，软件高效的执行效率、精确的仿真结果为航电系统总线拓扑设计和通讯数据接口的优化提供了可靠的依据与技术保障。
